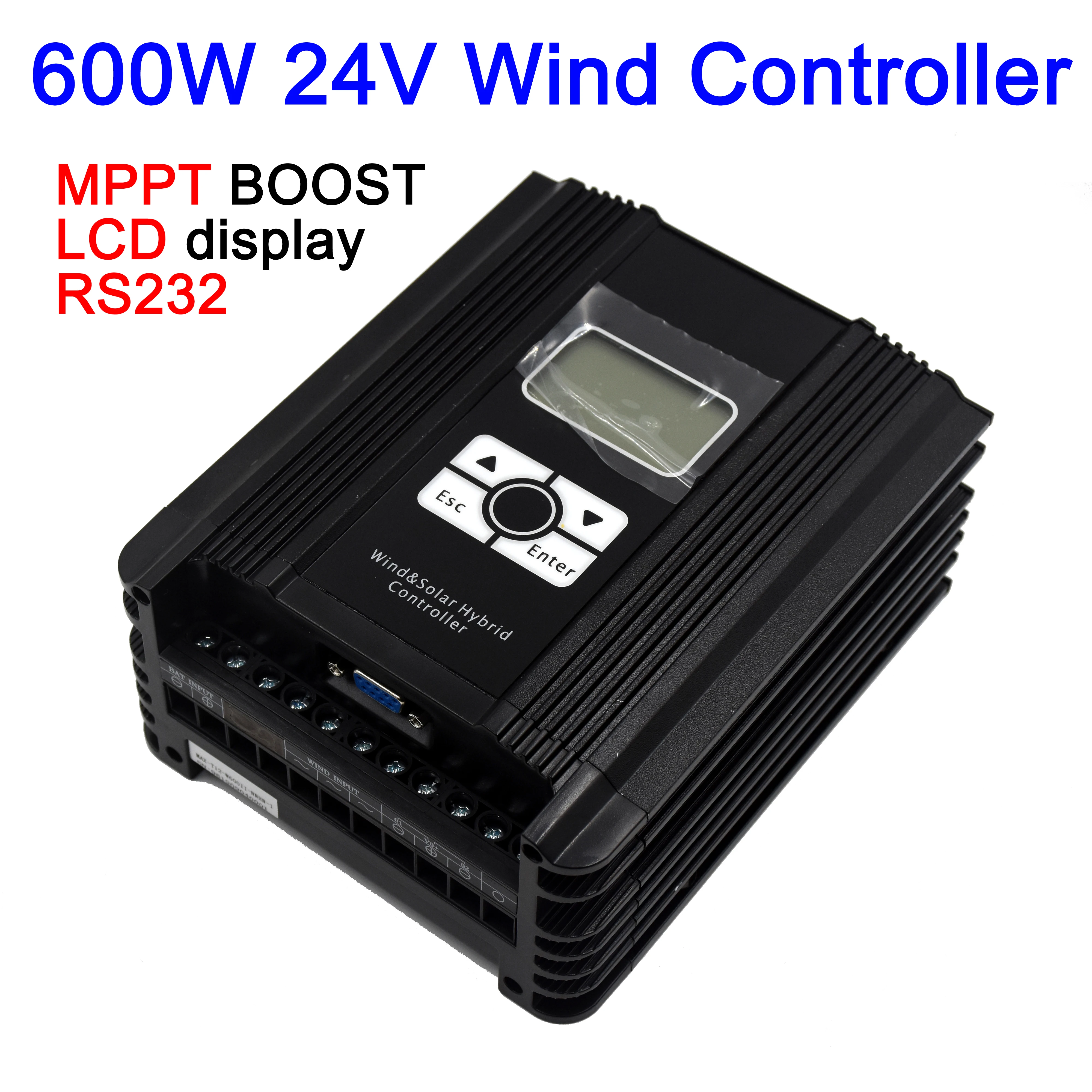

600W 24V Гибрид из ветровой и солнечной со слежением за максимальной точкой мощности

600W 24V Гибрид из ветровой и солнечной со слежением за максимальной точкой мощности

Это 600 Вт 24 в MPPT BOOST модель, она может быть настроена 12 В/24 В Авто распознанный контроллер, емкость при 12 В составляет половину от того, что на 24 В.

1-1 основная информация

Супер-интеллектуальный гибридный контроллер ветра/солнечной энергии-это новый тип специального высокопроизводительного устройства управления для нового применения энергии, который разработан на основе сверхвысокопроизводительного контроллера. Он содержит многолетний опыт применения (например, водонепроницаемый, пыленепроницаемый, соленый спрей, ошибка проводки, ограничение сопротивления ветра ветряных турбин, управление энергией и т. д.), это сделано для максимального, независимо от того, применяется ли он к зарядному управлению или уличному светильник. Для удовлетворения различных приложений, контроллер принимает иерархическую и модульную структуру, все функции могут быть выполнены с различными функциональными пластинами в соответствии с фактическим приложением, и это удобно для быстрой настройки и применения.

1-2 характеристики

Водонепроницаемый

Три защиты для печатной платы, иерархический дизайн, даже если небольшое количество воды входит, это не повредит устройство

RS232 коммуникация

Стандартная конфигурация RS232 связи, это легко сделать мониторинг с компьютерным программным обеспечением. (RS485, беспроводная связь с коротким диапазоном опционально). Использование USB для RS232 членов, более удобный для обмена данными с компьютером (компьютер с интерфейсом USB можно использовать).

Соединительный провод безопасности

Терминалы обрабатываются процессом литья под давлением, короткого замыкания и перекрестного соединения не произойдет, больше безопасности для работы клиентов.

Автоматическое оповещение об обратном заряде батареи

Терминал ввода батареи не будет поврежден непрерывным реверсом, и он имеет звуковой сигнал. Избегайте повреждения оборудования и пожара, вызванного ошибками проводки, и лучше Защитите батарею.

Автоматическая тревога обратного хода PV панелей

PV панели не будут повреждены с непрерывным обратным ходом, и он имеет звуковой сигнал. Это не вызовет ошибок в проводке, особенно при работе в ночное время. (Примечание: обнаружение обратного соединения в ночное время требует ручного вмешательства)

Непрерывная защита от короткого замыкания

Выходной вывод разряда имеет непрерывную защиту от короткого замыкания и защиту от перегрузки по току. Он восстанавливается после аномального исключения. Избегайте повреждения контроллера или пожара, вызванного неисправностью электрического оборудования (особенно короткого замыкания).

Запатентованная технология контроля скорости ветряных турбин

Запатентованные ветряные турбины устойчивый метод контроля скорости, который делает ветряные турбины не работают с супер скоростью, ветряные турбины могут держать поколение с ограниченной установленной скоростью даже при высоких ветрах, избегайте прямого останова ветряных турбин со скоростью, вызванной сильным ветром. Значительно улучшает генерацию энергии ветряных турбин и обеспечивает безопасную работу ветряных турбин.

Запатентованная технология ограничения тока ветряных турбин

Запатентованная ветряная турбина препятствует ограничению тока, что делает ветряные турбины не работать над током, избегайте повреждения дорогостоящего генератора, вызванного нагревом из-за перегрузки по току.

Технология генерации ветряных турбин на входе MPPT (boost)

Контроллер может обеспечить автоматическое включение ветровых турбин в режим отслеживания максимальной мощности, или 5 сегментов соответствуют режиму настройки входного сигнала (входной ток в входной ток; Или выходное напряжение для кривой входного тока), что делает высокоэффективное поколение ветровых турбин, но с низкой скоростью.

Поддержка выбора нескольких режимов вывода

Этот контроллер предоставляет дополнительные несколько режимов вывода (светильник управления, контроль времени, светильник утром, PWM затемнения, обратном направлении), которые могут удовлетворить различные приложения.

Показывает совокупную генерирующую мощность, оставшуюся мощность, скорость, ток, температуру и другие данные

Экран контроллера отображает не только ток, напряжение, мощность обычных ветряных турбин, PV, аккумулятор и выходной терминал; Но также совокупную генерирующую способность ветряных турбин и PV, оставшаяся мощность батареи, скорость ветряных турбин, ток разгрузки и температура контроллера.

Функция сигнализации, когда клеммы поднимаются

Когда клеммы поднимаются, контроллер будет оповещать, что требует от клиентов использовать с правильным направлением установки, избегайте возможности повреждения, вызванного водой, поступает в контроллер при использовании на открытом воздухе или из-за плохой погоды.

Модель

T2-WSII-06-

T1-WS-04

Параметры батареи

Прикладное напряжение батареи

24 В

12 В

Метод защиты аккумулятора

Защита обратного подключения (не сжигайте никаких компонентов, с голосовой подсказкой); Защита от перенапряжения, защита от напряжения (для уличного светильник и такой нагрузки)

Напряжение в точке защиты от перенапряжения

29,0 В ± 0,2 В

14,5 В ± 0,1 В

Напряжение в точке восстановления перенапряжения

27,5 В ± 0,2 В

13,7 В ± 0,1 В

Напряжение в точке защиты под напряжением

21,0 В ± 0,2 В

10,5 В ± 0,1 В

Напряжение в точке восстановления под напряжением

23,0 В ± 0,2 В

11,5 в ± 0,1 В

Компенсация температуры батареи

5 мВ/℃/2 в (набор) (Дополнительный компонент)

Параметры входного потока ветряных турбин

Номинальная мощность примененных ветровых турбин

600 Вт/24 В

400 Вт/12 В

Номинальная мощность терминала

30A dc (после выпрямления)

33A dc (после выпрямления)

Макс. Входной ток терминала

40A dc (после выпрямления)

40A dc (после выпрямления)

По умолчанию скорость генерации ветряных турбин с ограниченной скоростью

500 об/мин (набор)

Сила тока ветряных турбин по умолчанию с ограниченным током

30A (набор)

33А (набор)

Метод защиты ветряных турбин

Защита от перенапряжения, защита от перегрузки по току, защита от индукционного освещения

Метод разгрузки

PWM шаг-менее высокочастотная мягкая разгрузка (встроенный)

Функция MPPT

Модель Boost MPPT (автоматическое отслеживание или отслеживание кривой 5 сегментов)

Входной ток MPPT канала

20А

20А

Входные параметры PV

Номинальный входной ток прикладного PV

200 Вт/24 В (стандарт)

1100 Вт/24 В (макс. дополнительно)

Номинальный входной ток терминала

15А (стандарт)

30A (опционально)

Падение напряжения зарядки

<0,2 в

Методы защиты PV

Защита обратного подключения (голосовая подсказка)

Метод разгрузки

Разгрузка открытого замыкания

Сброс параметров выходного порта

Выход

2 выхода

2 выхода

Ток каждого выхода

12А

12А

Методы защиты выхода

Защита от перегрузки по току (15A/30 сек. 18A/0.4sec.),

Защита от короткого замыкания (ток> 150A)

Методы управления выходом

Светильник, контроль времени, обратный выход, ШИМ выход (250 Гц, только 2NdВыход имеет его)

Другие

Вспомогательная функция

Монитор температуры воздуха внутри контроллера, температура разгрузочных частей и ветряных турбин MPPT компонентов, а также монитор контроля терминалов, установленных на инверсии (с голосовой подсказкой)

Режим отображения

Жидкокристаллический (ЖК) дисплей

Режим связи

RS232(5V электрический уровень)/RS485 (стандарт)

Беспроводная связь с коротким диапазоном (опционально)

Отображаемые параметры

Ветряные турбины входное напряжение/ток/мощность/Генерируемая энергия/об/ток разгрузки

Напряжение батареи/зарядный ток/мощность/Общая емкость зарядки/информация о состоянии батареи

Выходной ток/мощность/ненормальная информация о 2 выходном порте

Энергопотребление в режиме ожидания (подсветка экрана закрыта)

Около 20мА/24В системы

Режим работы

3 м ключ из фольги (4 клавиши)

Рабочая температура/диапазон влажности (окружающая среда)

-40 ~ + 80 ℃/20 ~ 85% RH (без конденсации)

Степень защиты

IP41

Размер контроллера (Д * Ш * В)

175 мм * 148 мм * 84 мм

Вес нетто

1,8 кг

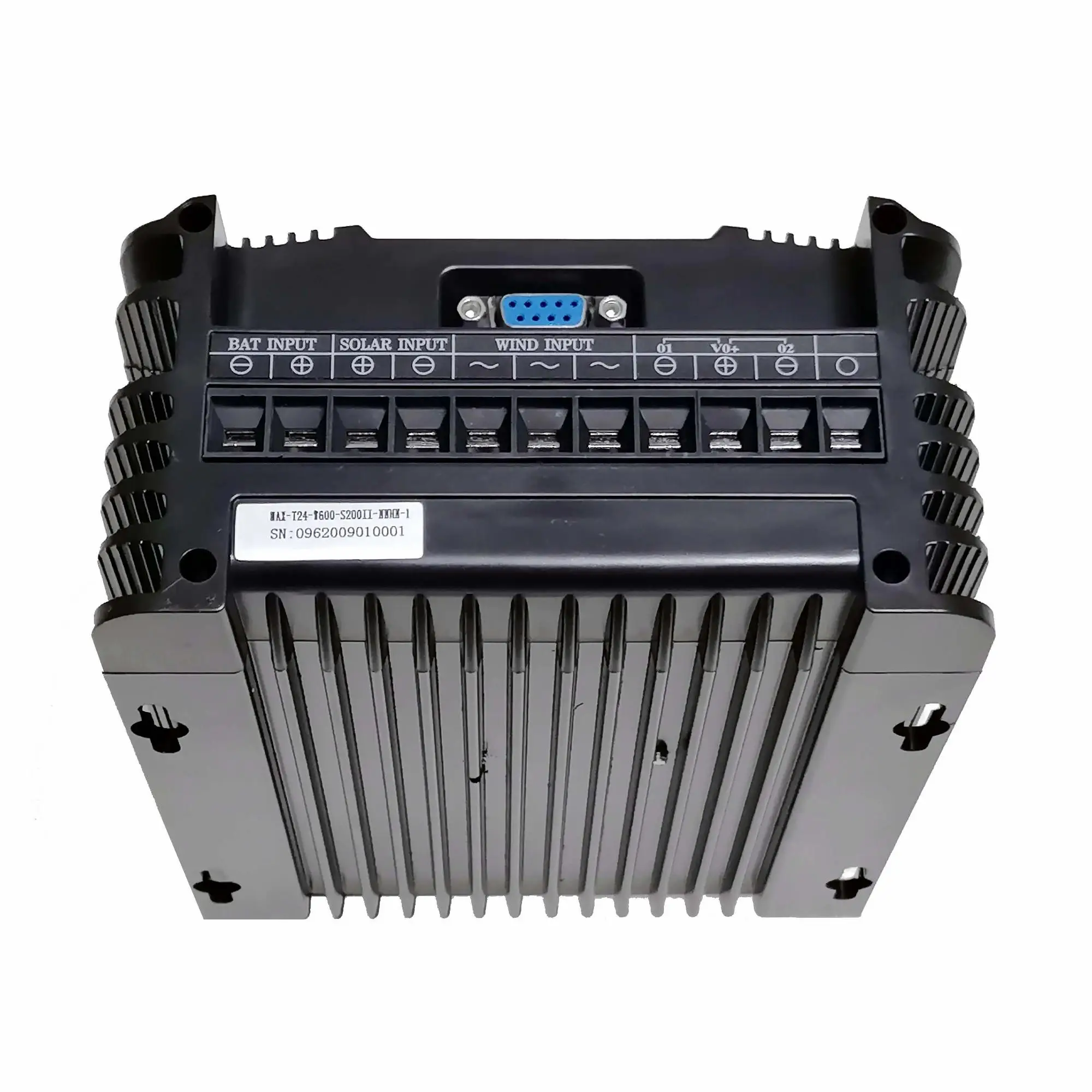

 3. Процесс установки

[Солнечный вход] ----- Входной терминал солнечной панели, обратите внимание на полярность проводки

[Вход летучей мыши] ------ Входной терминал аккумулятора, который применим к аккумулятору 48 В, обратите внимание на полярность проводки

[Вход ветра] ----- Входной терминал переменного тока ветряных турбин, неполярный вход

Внимание: предлагаем сделать проводку в соответствии с ниже заказа:

1. Подключение к батарее  2. Подключение к солнечной панели3. Подключение к ветряным турбинам

4 инструкции по настройке параметров

1. Функции ключа

Контроллер входит в рабочий режим ожидания ([RUN] мигающие слова), как только он будет включен и инициализирован. Контроллер отображает различную информацию в соответствии с различными типами функций, определенный вид превалирует.

Определение кнопок на панели:

2. ЖК-дисплей

ЖК-экран может отображать следующую информацию:

1. Электропитание, отображается при выходе из электросети

2. График ветровых турбин, график вращается при вращении; Когда тормоза, отображает тормозную коробку

3. Дневное, ночное обозначение. В дневное время отображает солнце, в ночное время отображает луну.

4. Символ отображения связи, временно сохранен

5. Символ уровня напряжения батареи, 12 В отображает 12; 24 В отображает 24; 48 В отображает 48

6. Дисплей беспроводной связи, отображает символ, когда имеет беспроводной модуль, отображает динамический символ во время общения

7. No.1 отображает состояние выхода, когда закрывает выход, символ не светильник, в противном случае, светильник символа. При коротком замыкании отображается символ короткого замыкания; Когда есть функция утреннего светильника, и в состоянии ожидания утренний светильник ing, мигающий символ указывает на ожидание.

8. На дисплее состояния вывода No.2, при закрытии выхода, символ не светильник, в противном случае, символ светильник. Когда короткое замыкание, короткое замыкание или перегрузка и такие отклонения, отображается ненормальный символ; Когда есть функция утреннего светильник, и в состоянии ожидания утренний светильник ing, мигающий символ на светильник указывает на ожидание (для нормального выхода). Если используется светодиодный модуль драйвера, то отображается светодиодный символ

9. Символ солнечного MPPT, отображает, когда есть компоненты солнечного MPPT, Символ мигает, когда MPPT работает

10. Символ ветряных турбин MPPT, отображает, когда есть компоненты ветряных турбин MPPT, Символ мигает, когда MPPT работает

11. Символ параметров PV

Символ параметров ветряных турбин

Символ параметров батареи

Светодиодный символ выходного параметра привода

No.1 символ выходного параметра

Символ выходного параметра No.2

Символ температуры

Символ Rev

12. Параметры цифрового дисплея/символ состояния

13. Символ настройки параметров

14. Блок параметров

15. Номер 1/2 выходной/близкий символ состояния, отображает, когда есть выходной модуль, соответствующий выходному открытому статусу, выключается до состояния закрытия

16. Символ состояния батареи, отображает оставшуюся мощность батареи, после перенапряжения, отображает символ перенапряжения

17. Символ проверки данных

Некоторые параметры регулируются.

Если вы хотите настроить самостоятельно, пожалуйста, закажите кабель связи ниже.
