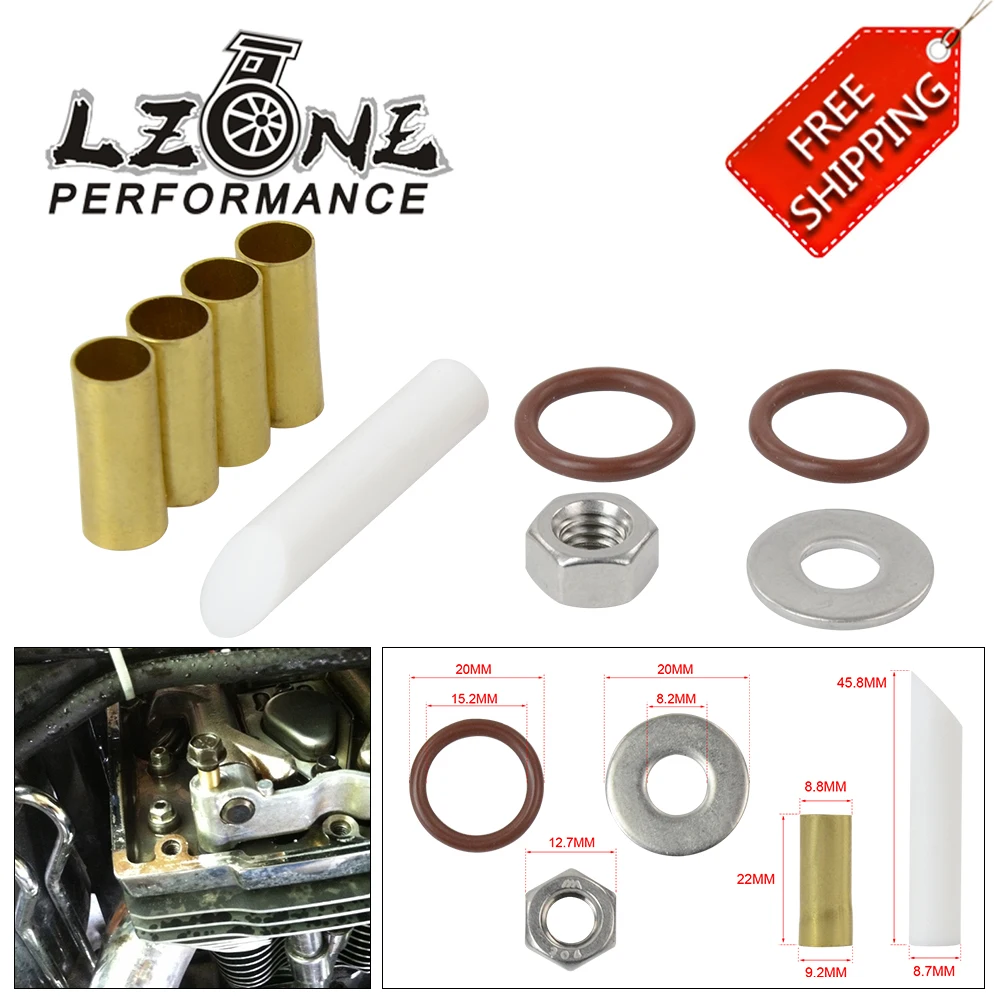

LZONE - 1 набор мотоциклетных шкафчиков втулки коромысла вставки вала для двойной

Шаги установки:

Эти инструкции предназначены для использования в сочетании с вашим руководством по обслуживанию, иНе предназначено для замены вашего руководства по обслуживанию.

1. Снимите крышку рычага, убедитесь, что ваша камера находится на базовом круге и что ни один клапан не открыт

Или под давлением. (Шаги 1-4 делаются на переднем цилиндре, затем повторяются для

Задний цилиндр)

2. Ослабьте два передних болта зонта, ослабьте все четыре болта, удерживая опорную пластину коромысла,

Немного время от болта до болта, мягко снимая давление.

Шкафчики-качалки могут быть установлены на скамейке или на велосипеде. Используйте либо 3A, либо 3B,В зависимости от того, хотите ли вы установить на велосипед или на скамейке, сняв коромыслоОпорная пластина от велосипеда.Предпочтительный метод находится на скамейке, и это занимает только дополнительную5 минут на велосипеде.

3 А. Установка Стенда (это предпочтительный метод):

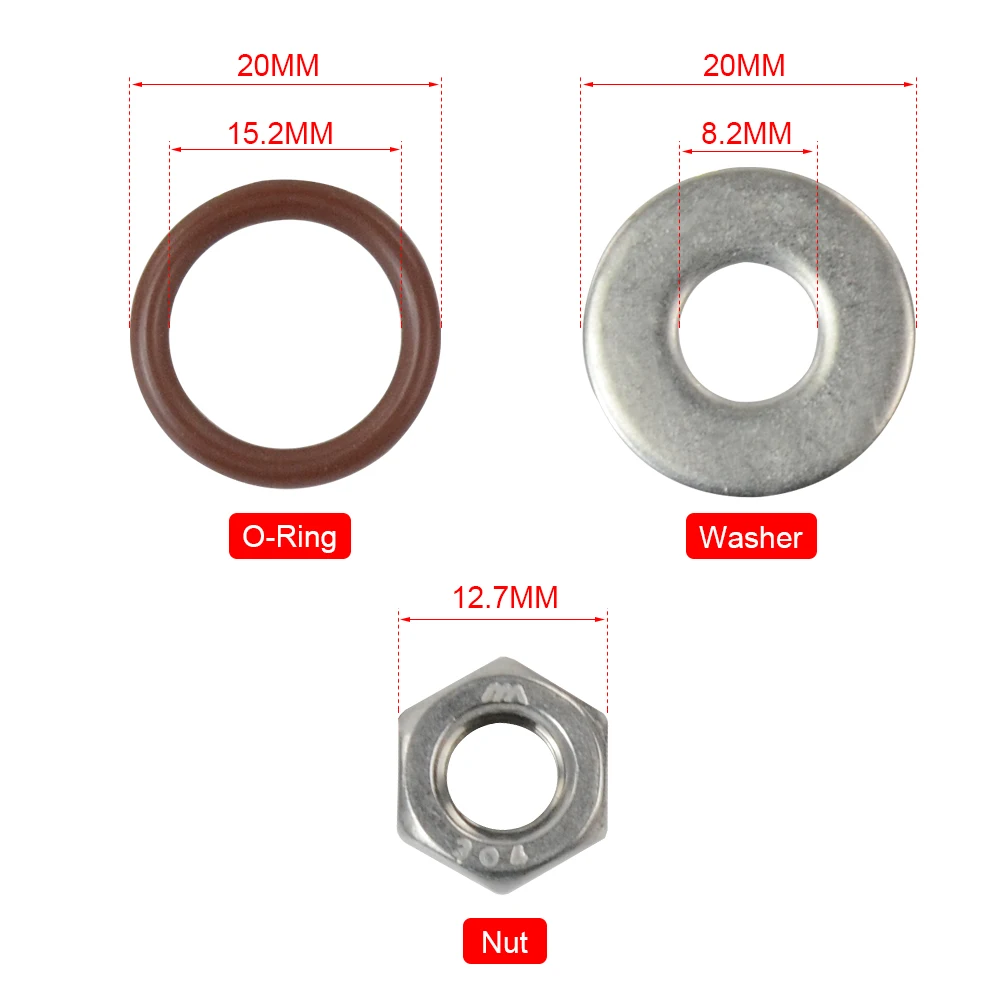

Поднимите опорную пластину рокера и поместите ее наВаш верстак.Снимите использованное уплотнительное кольцо под Опорной пластиной, оно будет заменено на новоеВ комплект входит. Накройте открытую коромыслную коробку чистым полотенцем.

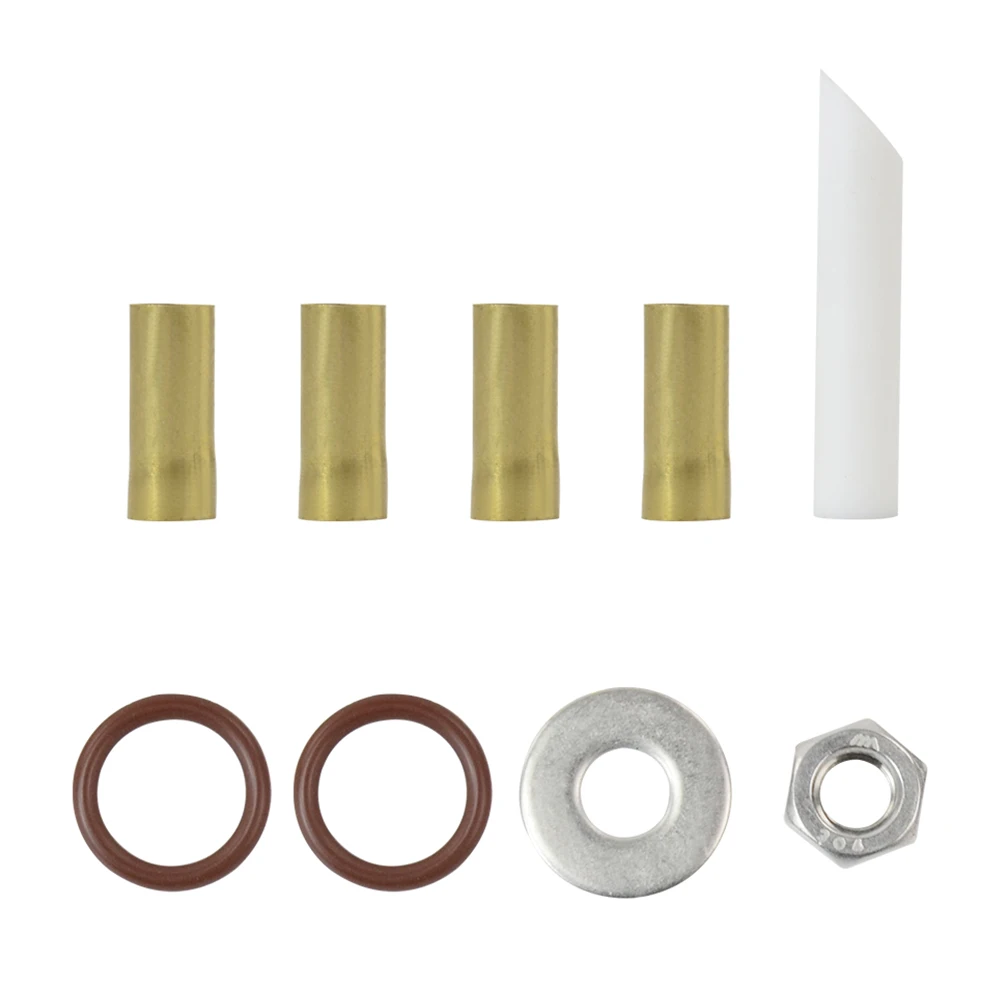

Шкафчики-коромыслы идут с правой стороны опорной пластины коромысла, с нетерпением жду,Это карбюратор/Топливный (воздухоочиститель) сторона. В комплекте есть четыре шкафчика-качалки,Два для каждого цилиндра, или один для каждого рокерного вала.

Очень важно убедиться, что зазубрина в рокерном валу центрируется в болтовом отверстии,Позволяет шкафчику качалки скользить.

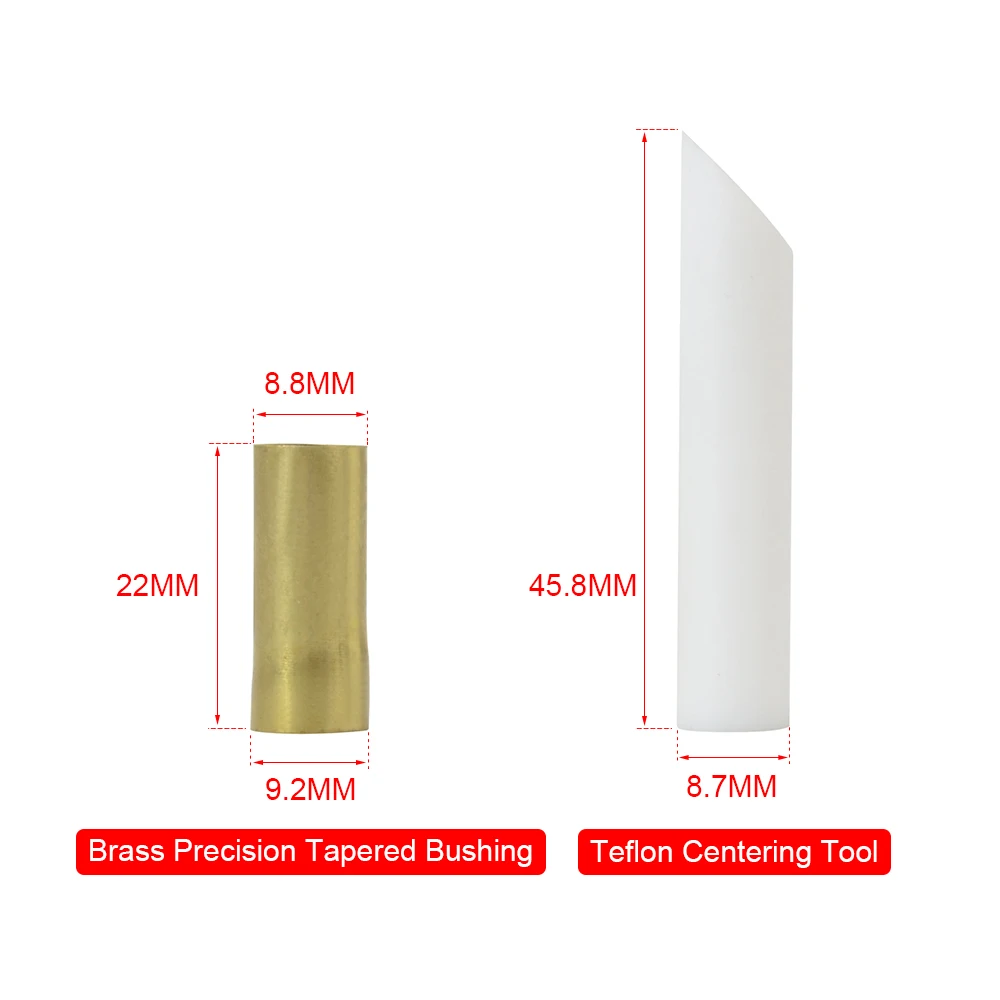

Используйте прилагаемый тефлоновый центрирующий инструмент, вставляя егоВ отверстие болта, с конической частью, обращенной к валу. Осторожно коснитесь его вдоль вала.

Это будетПолучите зазубрину вала по центру в отверстие болта. Используйте пару плоскогубцев и вытяните инструмент или нажмитеНа нижней части, с помощью болта.

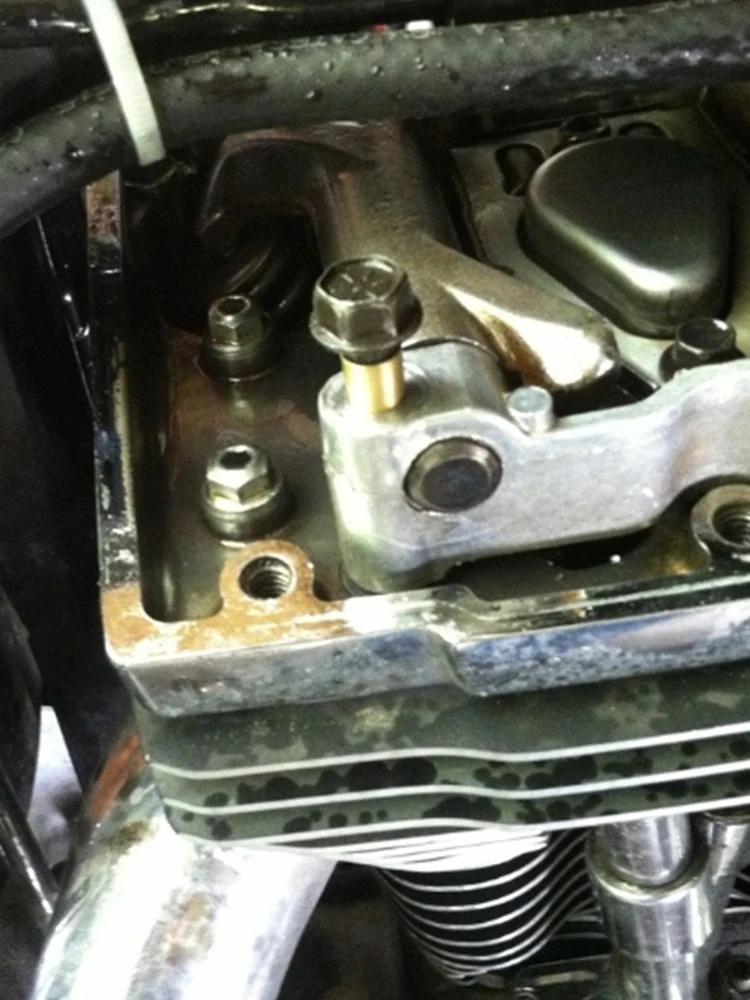

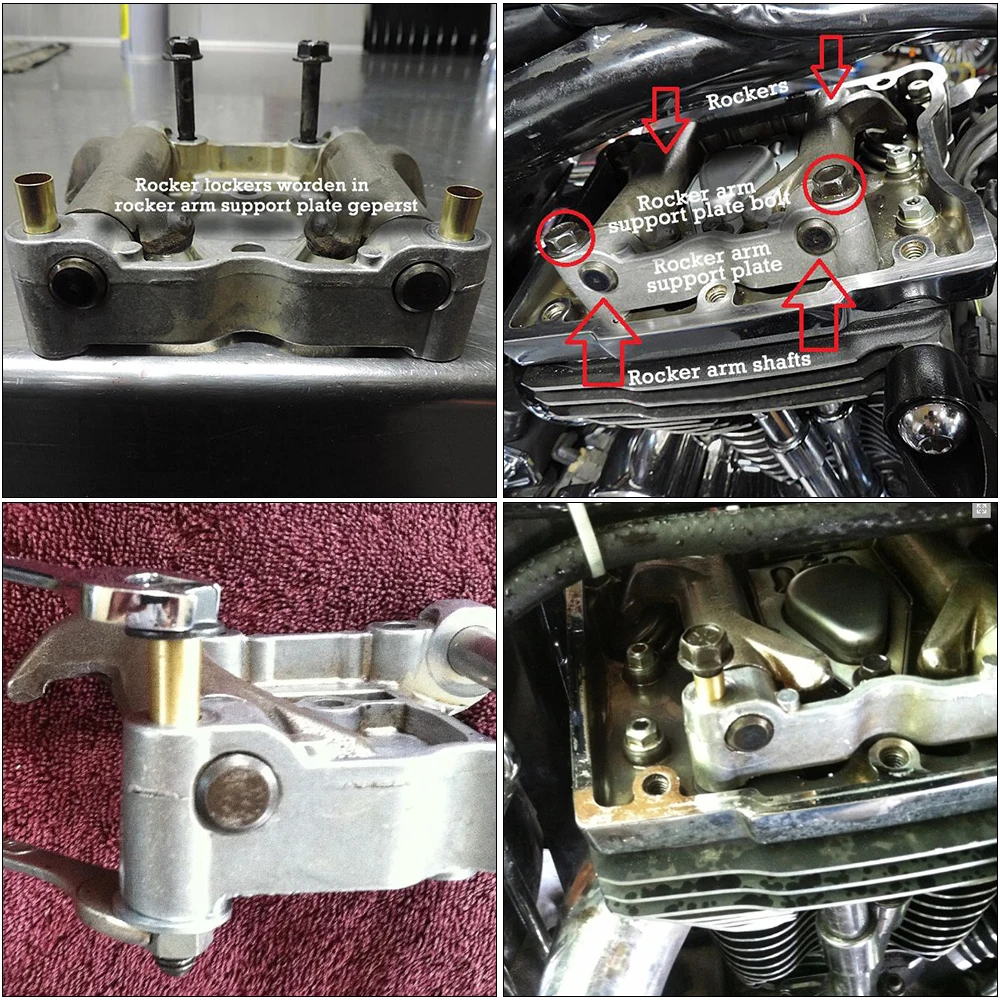

Наконечник: Посмотрите в отверстие для болтов с помощью света, если какая-либо часть вала все еще находится в отверстии, вырез не выровненПравильно. Перекидные шкафчики не могут быть установлены без зазубрин, центрирующийся в болтовом отверстии.На скамейке вы можете использовать болт опорной пластины рокера и 5/16 гайку с шайбой междуГайка и опорная пластина. Помните, что они конические, будут идти только в одном направлении,Маленький конец в отверстии. Повторите процесс на 2 валу рокера.Использование тефлонового центрирующего инструмента для выравнивания зазубрин в рокерном валуНа этой фотографии показан перекидной шкафчик, который нажимается в опорную пластину, медленно поворачивая Болт с помощьюГаечный ключ, удерживая гайку неподвижной с помощью другого гаечного ключаВот, как он будет выглядеть установлен.

3B. Установка велосипеда:

Для установки на велосипеде вам не придется снимать пластину, но она должна бытьСвободно, так что шкафчики качалки могут центрировать пластину, когда она затягивается, это также снимает давлениеВал таким образом, чтобы можно было повернуть/выровнять зазубрину, и пусть рокер шкафчик проскользнет.

Вытяните болт с правой стороны пластины (лицом вперед на велосипеде), это Сторона, которая фиксирует вал.

Вставьте шкафчик-рокер в отверстие; Они конические, поместите маленький конец в отверстие.

Наконечник: Перед установкой шкафчика-качалки убедитесь, что зазубрин в валу-качалке находится в центре болта

Отверстие.

С помощью болта рокер пластины, аккуратно затяните болт, он будет тянуть рокер шкафчик на место. Ослабьте болт,

И сделайте второй болт таким же образом. Ослабьте болт, и вы готовы к сборке.

4. Перед фиксацией опорной пластины рокера на месте, используйте некоторые q-наконечники для очистки отверстий для болтов(Сжатый воздух также будет работать, но может быть немного messier, чем q-tips, если вы используете сжатый воздух, Защитите свойГлаза).

Вы хотите избавиться от любого мусора и любого масла, которое может быть в потоках. Установите коромыслоОпорная пластина, с использованием нового поставляемого уплотнительного кольца, крутящий момент, болты для зонта и перекидная крышка в соответствии сК вашим услугам руководство по эксплуатации и спецификации.

Не забудьте разрешить 30 минут для lifters, чтобы истечь кровотечение, прежде чем перейти ко второму цилиндру

Общая информация:

Двухкулачковый двигатель имеет зазор между валом коромысла и болтом, который долженДля блокировки.

Этот зазор позволяет валу вращаться и нажимать на болт, вызывая клещи.

Шкафчики-коромыслы устраняют зазор, блокируя вал от поворота и ударов по болту иУстраните это раздражающее тиснение, так много опыта владельцев TC.

Шкафчики-коромыслы также устанавливают центр рокерной пластины так, чтобы она всегда располагалась в одном и том же положении

Устранение различных узоров износа на рычаге/клапане и лучшее выравнивание толкателя вОтверстия.

Перед установкой перекидного шкафчика убедитесь, что зазубрин в рокерном валу центрирован в болтеОтверстие с помощью тефлонового центрирующего инструмента.

Шкафчики-коромыслы конические, так что они запираются и клинят болт/вал на месте.

Рокерские шкафчики не будут бесшумными шумными подъемниками, шумными цепями, натяжителями или подшипниками. Складные шкафчикиВал от вращения и удара кулачкового болта.

Важные Примечания:

Безопасность водителя зависит от правильной установки этого набора. Пожалуйста, не пытайтесь, если у вас естьЛюбые сомнения в вашей возможности установки.

Значение крутящего момента, очистка ниток и шкафчик резьбы важны

Использование сжатого воздуха для очистки любого мусора или масла из нитей является одним из вариантов,

ДругойЧтобы получить нити без мусора и масла, используйте Q-tips. Если вы используете сжатый воздух, Защитите свойГлаза.

Не забудьте дать вашим спасателям время, чтобы истечь кровотечение перед вращением двигателя или вы можетеПовредите клапан.

Вам не нужно снимать регулируемые стержни; Однако выВозможно, захотите их повторно настроить.

Прокладки крышки коромысла могут быть повторно использованы, но рекомендуется HD, чтобы получить новый набор доУстановка.

Мы не несем ответственности за любые повреждения, причиненные вам или вашему велосипеду в результате установкиЭтот продукт.

Если вам когда-либо нужно удалить шкафчики, просто используйте Пробивной и нажмите их, они, как правило,Многоразовые.

Примечание:Пользователь должен определить пригодность этого продукта для его использования. Пользователь принимает на себя все риски

За ущерб и ответственность перед транспортным средством, а также за соблюдение любых правил и любых понесенных финансовых

Обязательства по любой причине.
