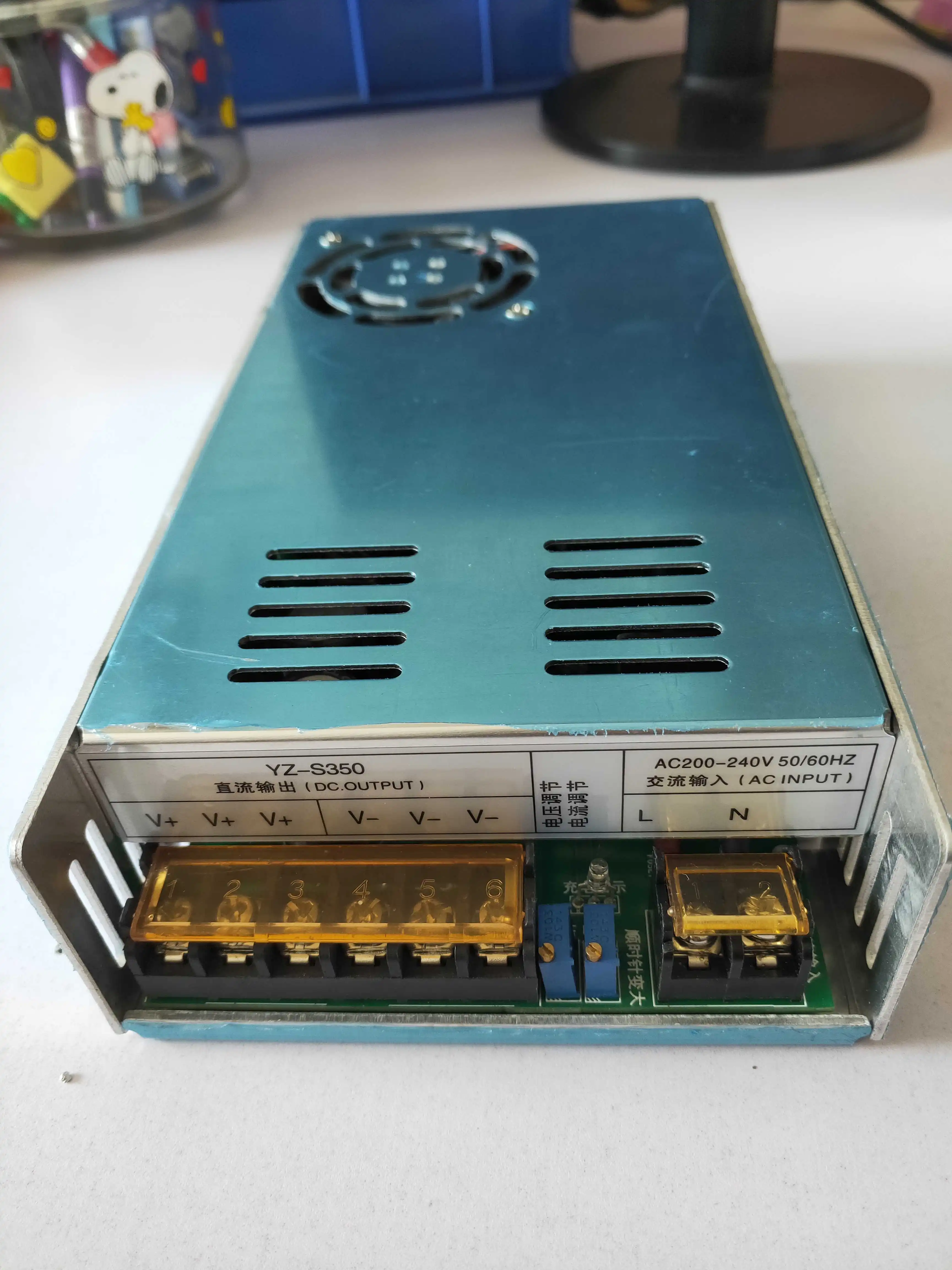

Зарядное устройство для литиевой батареи 350 Вт импульсный источник питания

Зарядное устройство для литиевой батареи 350 Вт импульсный источник питания

Вход напряжение: AC200-240V 50 / 60HZ

Выходное напряжение: DC6-32V, поддержка широкого диапазона непрерывной регулировки (также может добавить вспомогательную мощность для поддержки 0V пусковой регулировки) Выходной ток: 0-13A, многоповоротное точное Регулируемое сопротивление регулировки Номинальная мощность: (максимальное короткое время 420 Вт), непрерывная полная нагрузка 350 Вт Вентилятор с контролем температуры, вентилятор автоматически включается после повышения температуры С возможностью зарядки световой индикатор поворота, на холостом ходу, оборот в минуту (зеленый индикатор горит, красный свет выше 0,3 amp включен Размер: 215*114*50 мм Двухсторонний FR4 лист из стекловолокна военного класса, большинство компонентов используют процесс размещения SMT, размещение машины красивое и аккуратное, чтобы избежать проблем с простой вставкой ручных штепсельных вилок. Процесс производства и производительность непосредственно подавляют источник питания Mingwei, что улучшает проблему, что заданный ток становится больше после включения вентилятора питания Mingwei. Он непосредственно предназначен для регулировки, чтобы избежать сверления и полетов проводов. Добавление части зарядной поворотной лампы значительно облегчает использование литиевой батареи для зарядки, другие параметры могут быть настроены по мере необходимости

Анализ импульсного источника питания Mingwei мощностью 350 Вт:

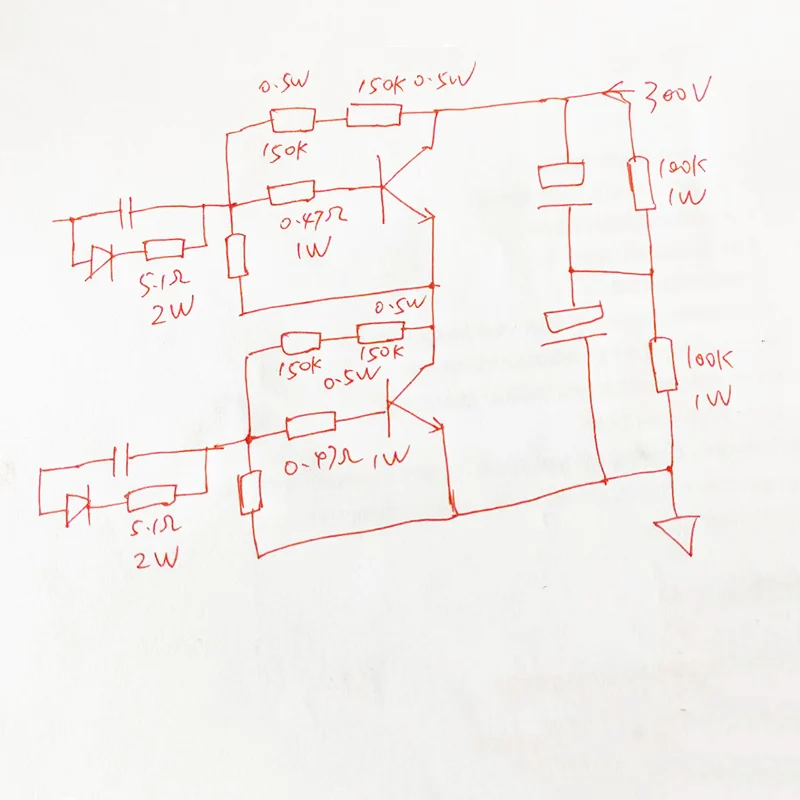

Этот продукт имеет высокую долю на рынке и большую доставку, но является ли дизайн продукта идеальным? Конечно же нет. После демонтажа мы обнаруживаем, что многие места могут быть более экономически эффективными и не влияют на качество. Взглянув на дизайн резистора на рисунке, можно найти несколько подсказок. Сопротивление на двух концах двух электролитиков используется только для разряда, и вы можете выбрать большое значение сопротивления. Использование некоторой и более низкой мощности не влияет на использование, даже если вы должны выбрать значение сопротивления 100K, напряжение на обоих концах составляет 150 в, И потребляемая мощность составляет всего 0,225 Вт. Значение сопротивления 0,5 Ватт на самом деле достаточно для использования. Конечно, если сопротивление разрядного резистора достаточно, при 200K энергопотребление составляет всего 0,112 Вт, и может быть выбран резистор 1/4 Вт. Однако они выбрали 1 ватт. Запас мощности действительно достаточно, но это не влияет на качество продукции. Четыре резистора 150k. На самом деле, напряжение на каждом конце резистора составляет 75 в, а потребляемая мощность-0,038 Вт. 1 / 8 Вт достаточно. Запас на 1 / 4 Вт гораздо больше. Они выбрали 1 / 2 Вт. Входная мощность, соответствующая выходной мощности 350 Вт, должна быть около 400 Вт, а ток постоянного тока составляет около 1,33a, даже если 1,5a, hfe триода составляет около 15, затем базовый ток силовой трубки не превышает 0,1a, Мы смотрим на основание ограничения тока сопротивление 0,47 фактический потребеление энергии в Европе 0,0047 Вт. Это потребление энергии более 1/8. Они рассчитаны на 1 Вт. Давайте посмотрим на потребеление энергии 5,1 Ом. Основание 0.1A по-прежнему шунтируется конденсатором, что означает, что ток через резистор 5,1 Ом намного меньше, чем 0.1A. Даже если все 0,1 течет через него, потребляемая мощность составляет всего 0,051 Вт, поэтому достаточно, чтобы мы заняли 1 / 8 Вт, они разработали 2 Вт. Что касается этих двух пределов, почему сопротивление тока настолько велико? С точки зрения послепродажного обслуживания, если Триод ломает фритюрницу, иногда сопротивление ограничению тока неизбежно. Они считают, что часто неразумно увеличивать спецификации любой части, где есть плохая часть после продажи. Да, без тщательного изучения, это будет только неверно увеличивать расходы. Так же есть ограничитель резистор 1,5 K для источника питания трубки. Напряжение источника питания составляет 12-15 в, в петле есть две диодные струны. Фактическое напряжение на резисторе составляет менее 10 В. Даже если 15В течет через резистор 1,5 K, потребеление энергии-0,15. W, выберите 1 / 4W более разумные, они разработали 1 / 2W. Давайте посмотрим на дизайн цепи вентилятора. Он расположен здесь как компаратор. Напряжение принимается в качестве эталонного напряжения 494 5 В. Из-за высокой температуры выходной транзистор привода чипа влияет на стабильность исходного напряжения 494, что также влияет на текущее значение. Это также влияет на рабочий цикл чипа, который может вызвать бомбардировщик. Это самый большой недостаток этого блока питания. Это должно быть разумно, чтобы обеспечить 358 мощности независимо. Продолжайте анализ части привода вентилятора. Вентилятор работает только после высокой температуры, а рабочий ток составляет всего около 0,1a, поэтому нет необходимости в регулировке напряжения 7812, и нет необходимости устанавливать радиатор. Ток 1А 8050 триода полностью удовлетворен. Фактическая тестовая ситуация 7812 также не имеет никакой температуры. Установка радиатора-это просто комбинация весов. Предохранительные конденсаторы также используют большие объемы и широкие канавы. На самом деле производители конденсаторов имеют одинаковую цену и напряжение для спецификаций. Размер шага не влияет на цену. Тем не менее, они выбирают такой большой объем, для негодяев легко ошибочно считать, что он настоящий, большой и тяжелый. Страховая трубка также одинаковая. Они спроектировали сидение трубки, и его удобно заменить. Тем не менее, производитель прикрепил гарантийный ярлык и открыл чехол, если он сломан. Лучше сэкономить на доставке с помощью встроенной страховой трубки. Просто предохранитель сломан, и он обычно сопровождается другими условиями, такими как взрывные трубы и конденсаторы. Встроенные трубки также могут быть уменьшены с помощью компактной трубки. Конечно, есть много мест, которые стоит проектировать. Например, многие места четко используют патч-компоненты, но используют встроенный. Он сильно зависит от рабочей силы, хотя некоторые из них могут быть AI. Но все еще много не может быть отделено от искусственного, в целом кажется, что качество Mingwei в порядке, но цена в несколько раз выше, чем у других брендов
