[Европейская доставка] электродвигатель шпинделя с воздушным охлаждением 220 кВт

[Европейская доставка] электродвигатель шпинделя с воздушным охлаждением 220 кВт

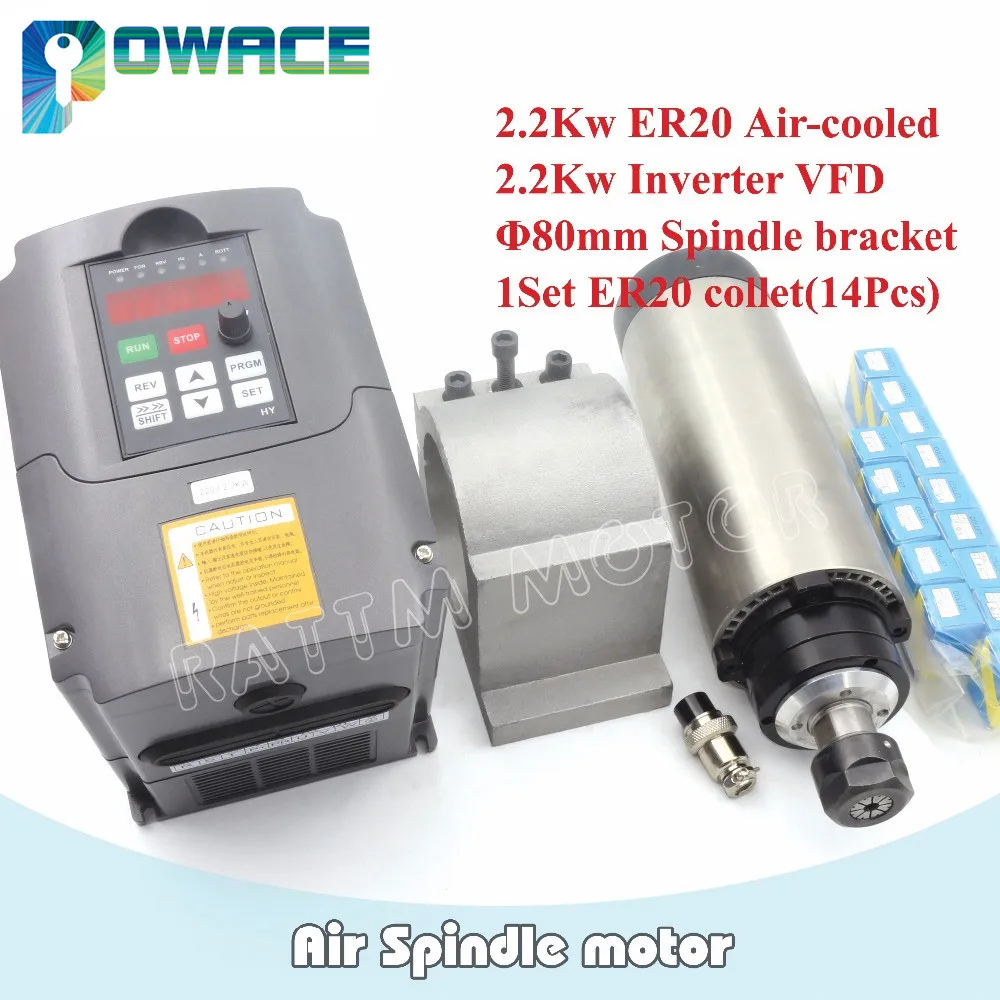

1. Гравировальный фрезерный станок с воздушным охлаждением двигателя шпинделя ER20 2 кВт

Параметры:

Материал:Нержавеющая сталь

Размеры:80x230 мм (средний диаметр корпуса: 80 мм x Длина: 230 мм)

Мощность:2.2Kw

Напряжение:220VAC

• Сила тока:8.5A

Частота:0-400 Гц

Скорость:0-24000 об/мин

Охлаждение:Четырехтактный двигатель с воздушные охлаждением

Runout off:Меньше, чем 0,05 мм

Точность конический диаметр:Меньше, чем 0,025 мм

Смазка подшипников:Смазка

Размер цанги:ER20

Подшипники:4 подшипника (C7005x2 + C7002x2),P4 класса, угловые контактные подшипники

Чистая Вес:5,2 кг

Мощность интерфейс питания:Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным заземлением.

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ, PCB и т. Д. Промышленность

1) конструктивные особенности

1) высокоскоростной Электрический главный подшипник принимает c-класс высокоскоростной угловой контактный шариковый подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2) инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3) техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

2. 2.2kw Инвертор VFD

Технические параметры:
1) Входное напряжение: 220 В (+/-15%), мы также поставляем 380 В (+/-15%), пожалуйста, свяжитесь с намиДля товар на складе.
2) Выходное напряжение 208Vac-240VAC
3) Входная частота: 48-63 Гц
4) Выходная частота: 0-400 Гц
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы
7) Гарантия: 1 год с даты покупки

Преимущество:

1)Режим управления SPWM, он очень прост в использовании и удобен;

2) функции защиты очень прочные;

3) Защита от перегрева;

4) защита от перегрузки;

5) защита предохранителя;

6) перезапуск после мгновенной остановки, защита от остановок;

7) Порошковая функция;

8) надежное качество.

3. 80Мм/Крепежная Скоба из литого алюминия

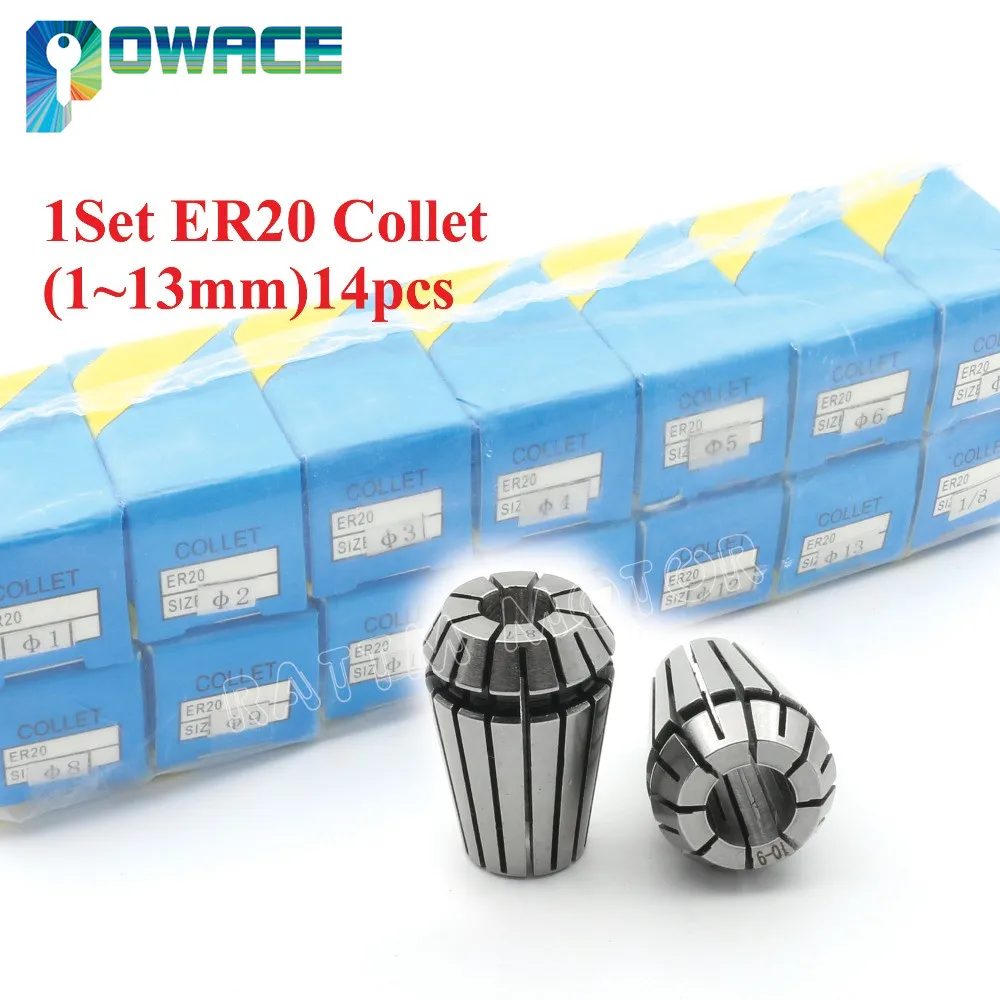

4,14 шт. ER20 Цанга

ER20 Описание

С1 мм, 2 мм, 3 мм, 3,175 мм, 4 мм, 5 мм, 6 мм, 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм и 13 мм ER20 Цанга каждый 1 шт

Внешний диаметр (D1): 11,5 мм

Высота (В):18 мм

Диаметр отверстия (D2):1-13 мм
