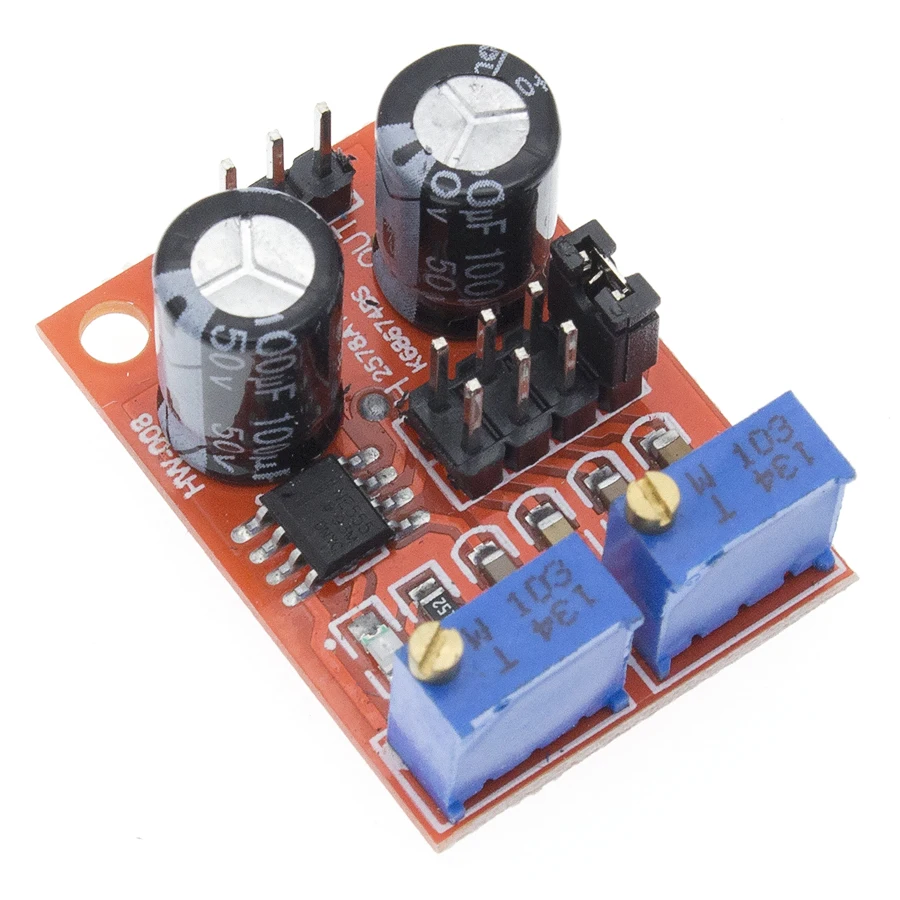

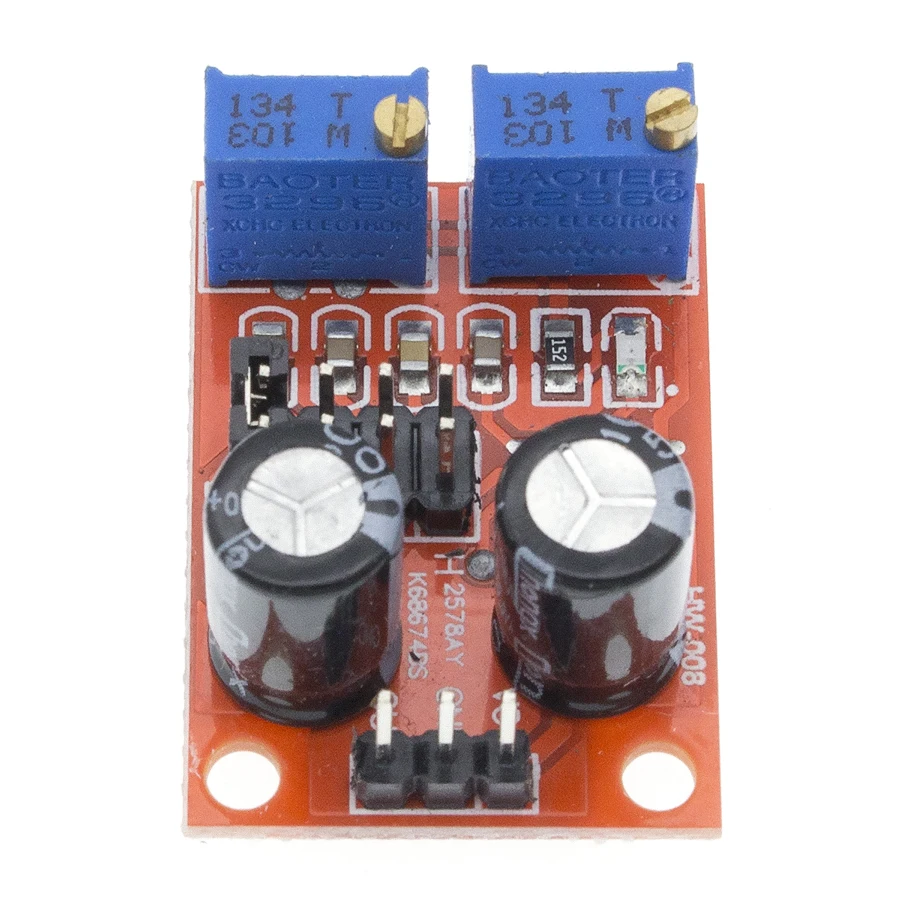

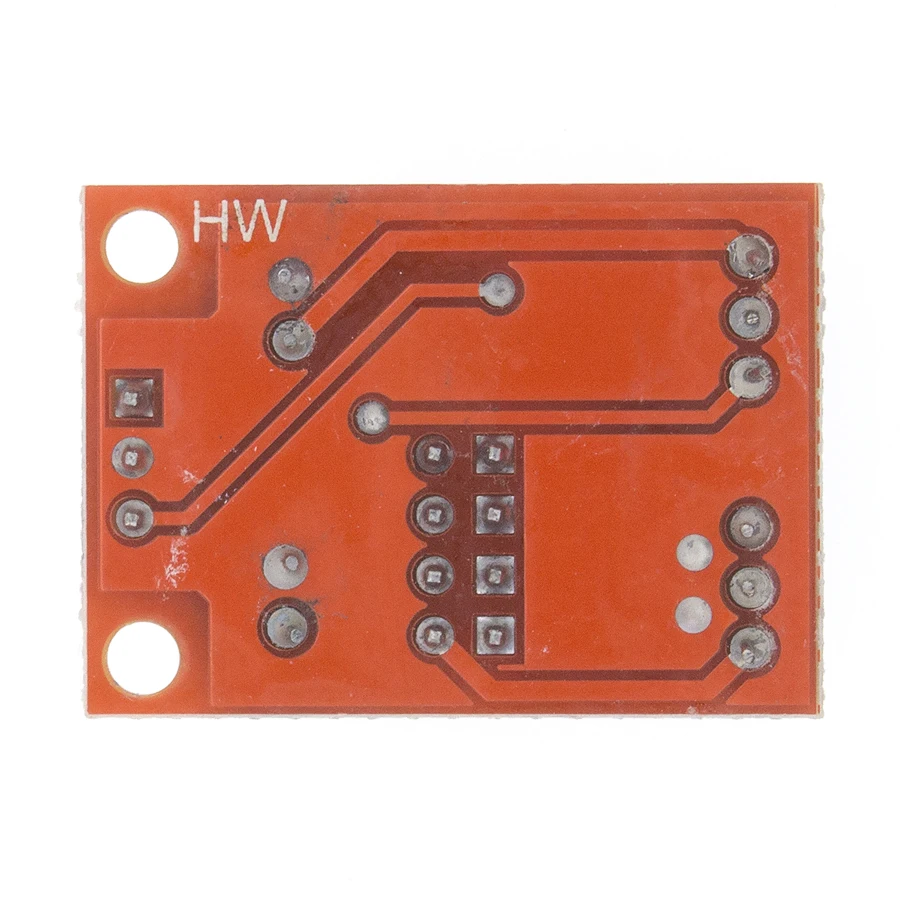

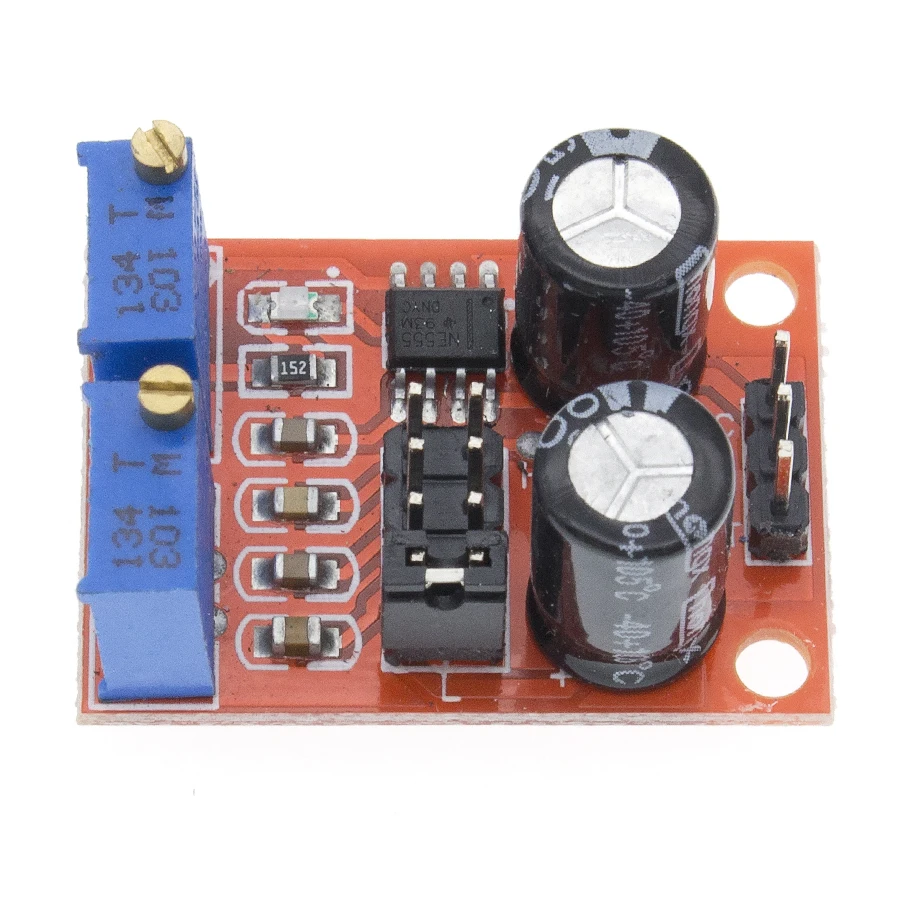

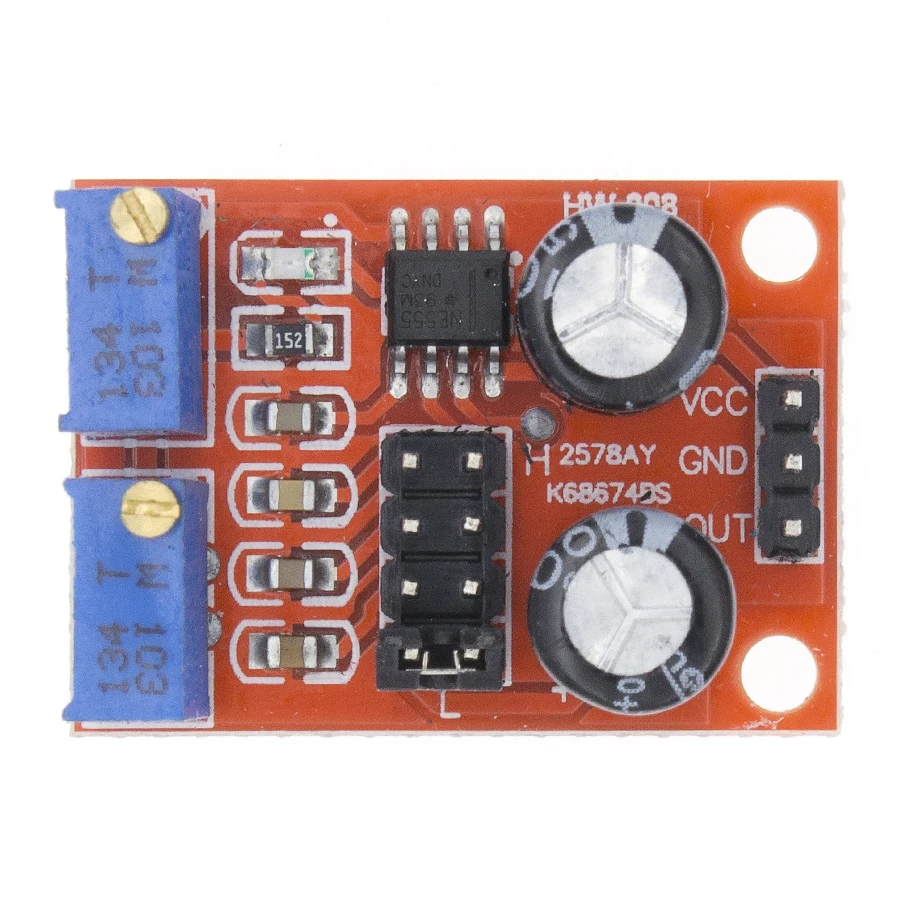

NE555 импульсный Частотный рабочий цикл регулируемый модуль генератор сигналов квадратной волны шаговый двигатель драйвер светодиодный индикатор модуль

1 используется в качестве генератора сигналов квадратной волны генерирует квадратный волновой сигнал, используемый для экспериментальной разработки.
2 для привода шагового двигателя для генерации сигнала квадратной волны.
3 настраиваемых импульсов, генерируемых для использования MCU.
4 регулируемые импульсные генерации, связанные схемы управления.

Краткое описание:

1, Размеры: 3,1 см * 2,2 см
1, основной чип: NE555;
2. Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может около 35 мА;

3. Входной ток: 100 мА
4, амплитуда выходного сигнала: 4,2 V V-PP до 11,4 V V-PP. (Различные в зависимости от входного напряжения, амплитуда выхода будет отличаться)
5, максимальный выходной ток: 15 мА (5 в источник питания, V-PP более 50%), 35 мА (12 в источник питания, V-PP более 50%)

Преимущества:

1. Выход со светодиодной индикацией, нет прямого выхода (низкий объем светодиодов, высокая частота отключения светодиодов относительно низкая, мигает светодиод);
2, выходной уровень выбирается частотный диапазон, выходная частота более непрерывно регулируется;
LF Файл: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокочастотный Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц

3, Выходной рабочий цикл может точно настроить, рабочий цикл и частота не регулируются отдельно, регулировка рабочего цикла изменит частоту

4. Выходная частота регулируется;
Период T = 0,7 (RA + 2 RB) C

RA, RB 0-10K регулируется;

Низкий профиль, когда C = 0,001 мкФ;
Если киосков C = 0,1 мкФ;
Высокочастотный файл C = 1 мкФ;
HF stalls C = 100 мкФ, поэтому частота сигнала, которую покупатели могут самостоятельно вычислить
