    Цифровой многофункциональный измерительный прибор переменного тока мощный

    Описание товара

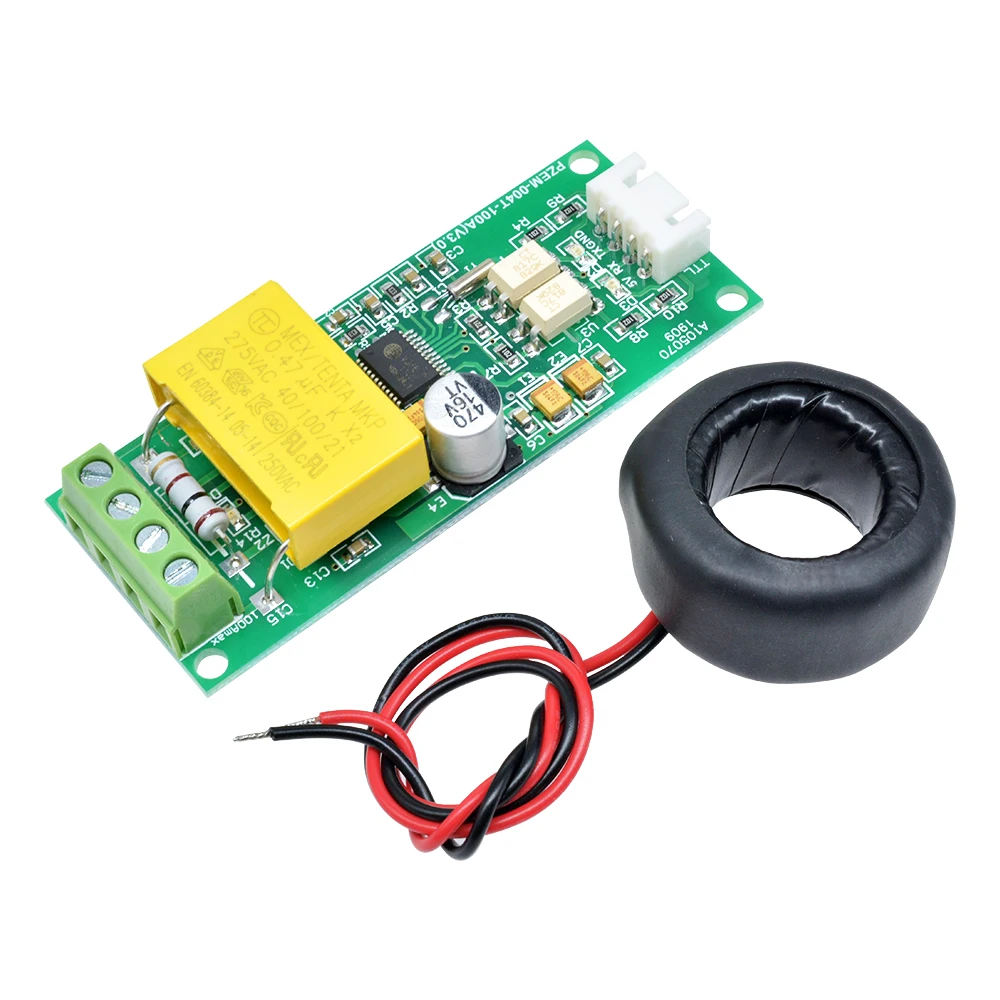

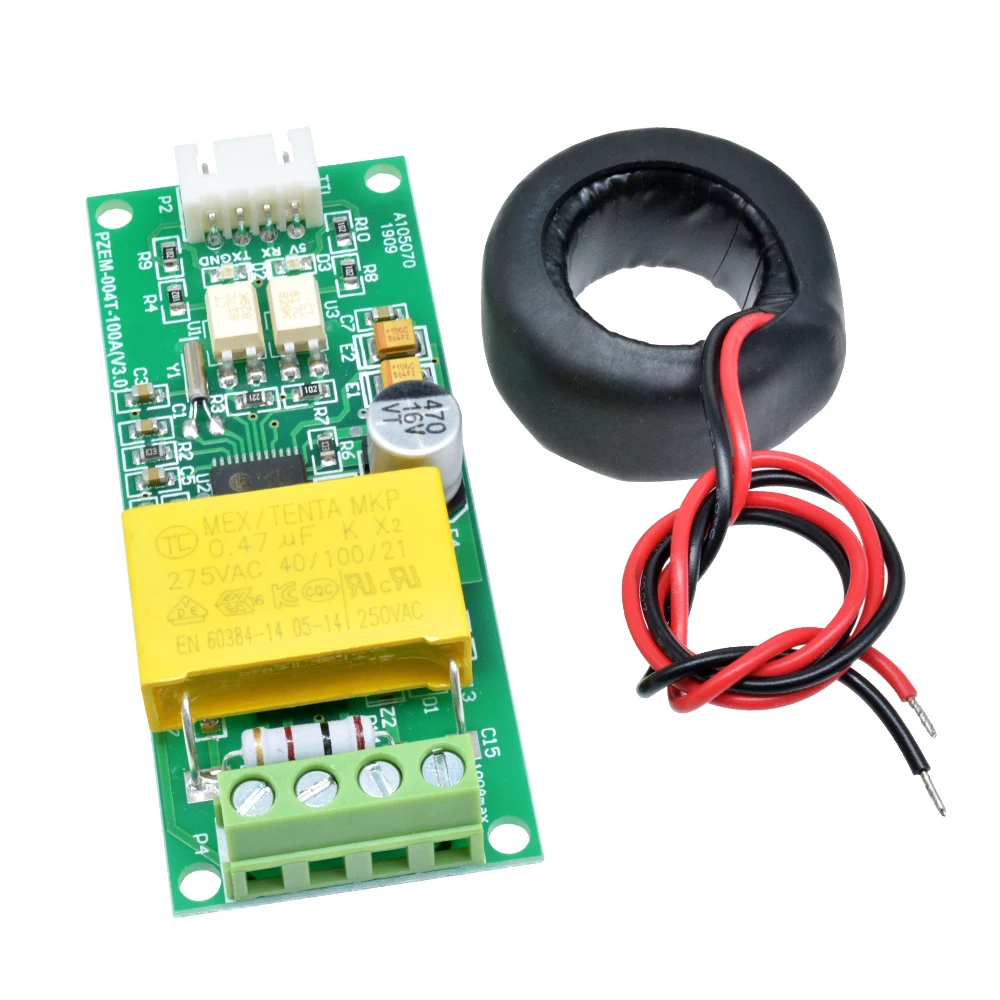

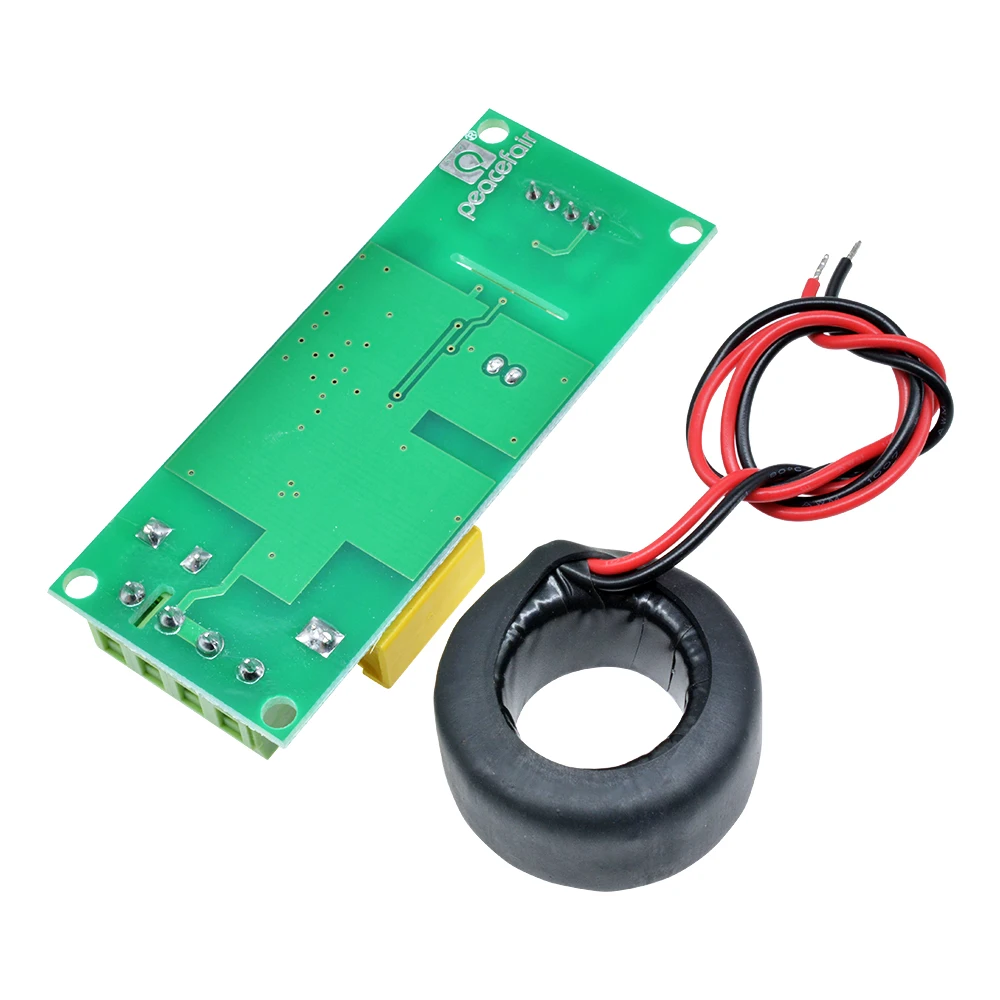

    Модель: PZEM-004TОбзорЭтот документ описывает спецификацию PZEM-004T модуля связи переменного тока,Модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, мощностиФактор и активная энергия, модуль без функции отображения, данные считываются через TTLИнтерфейс.PZEM-004T-10A: Диапазон измерений 10A (Встроенный шунт)PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор)1. Описание функции1.1 Напряжение1.1.1 Диапазон измерения: 80 ~ 260 в1.1.2 Разрешение: 0,1 в1.1.3 Точность измерения: 0.5%1,2 ток1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)1.2.2 пусковое Измерение тока: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A)1.2.3 Разрешение: 0.001A1.2.4 Точность измерения: 0.5%1,3 активная мощность1.3.1 Диапазон измерения: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A)1.3.2 мощность пускового измерения: 0,4 Вт1.3.3 Разрешение: 0,1 Вт1.3.4 Формат дисплея:<1000 Вт, он отображает один десятичный, например: 999,9 Вт≥ 1000 Вт, он отображает только целое число, например: 1000 Вт1.3.5 Точность измерения: 0.5%1.4 коэффициента мощности1.4.1 Диапазон измерения: 0,00 ~ 1,001.4.2 Разрешение: 0,011.4.3 Точность измерения: 1%1,5 частота1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц1.5.2 Разрешение: 0,1 Гц1.5.3 Точность измерения: 0.5%1,6 активная энергия1.6.1 Диапазон измерения: 0 ~ 9999.99kWh1.6.2 Разрешение: 1Wh1.6.3 Точность измерения: 0.5%1.6.4 Формат дисплея:<10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh≥ 10 кВт · ч, блок дисплея составляет кВтч, например: 9999.99квт · ч1.6.5 сброс энергии: Используйте программное обеспечение для сброса.1,7 сигнал питанияПорог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, этоМожет сигнализация1.8 интерфейс связиИнтерфейс RS4852 протокола связиПротокол физического слоя 2,1Физический слой использовать UART к RS485 интерфейс связиСкорость передачи данных составляет 9600, 8 бит данных, 1 стоп бит, нет четности2. Протокол уровня приложенияСлой приложения использует протокол Modbus-RTU для связи. В настоящее время, толькоПоддерживает функциональные коды, такие как 0x03 (чтение холдинга), 0x04 (чтение ввода регистра), 0x06(Запись единого регистра), 0x41 (калибровка), 0x42 (сброс энергии) и т. Д.Код функции 0x41 предназначен только для внутреннего использования (адрес может быть только 0xF8), используется для фабрикиКалибровки и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-битПароль, пароль по умолчанию 0x3721Диапазон адресов slave 0x01 ~ 0xF7. В качестве трансляции используется адрес 0x00Адрес, работнику не нужно отвечать мастеру. Адрес 0xF8 используется в качестве общегоАдрес, этот адрес может быть использован только в среде одиночного раба и используется для калибровкиИ т. Д.2,3 прочтите результат измеренияКомандный формат мастера считывает результат измерения (всего 8 байт):Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + номерРегистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRCНизкий байт.Командный формат ответа от подчиненного делится на два вида:Правильный ответ: рабочий адрес + 0x04 + количество байтов + зарегистрируйте 1 Высокий байт данных +Зарегистрируйте 1 низкий байт данных +... + CRC проверка высокого байта + CRC проверка низкого байтаОтвет об ошибке: рабочий адрес + 0x84 + ненормальный код + проверка CRC high byte + проверка CRCНизкий байтНенормальный код анализируется следующим образом (см. Ниже)⚫0x01, незаконная функция⚫0x02, незаконный адрес⚫0x03, незаконные данные⚫0x04, ошибка рабаНапример, мастер отправляет следующую команду (код проверки CRC заменяется0xHH и 0xLL, то же самое ниже)0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLLУказывает, что мастеру необходимо прочитать 10 регистров с подчиненным адресом 0x01 и пускомАдрес регистра 0x0000Правильный ответ от Ведомого является следующим образом:0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x0x98 + 0x00 +0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x0x00 + 0xHH + 0xLLПриведенные выше данные⚫Напряжение-0x0898, преобразуется в десятичное-2200, дисплей-220,0 в⚫Ток 0x000003E8, преобразуется в десятичный 1000, дисплей 1.000A⚫Мощность 0x00000898, преобразуется в десятичный 2200, дисплей 220,0 W⚫Энергия 0x00000000, преобразуется в десятичное значение 0, отображение 0Wh⚫Частота 0x01F4, преобразуется в десятичный 500, дисплей 50,0 Гц⚫Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00⚫Состояние будильника 0x0000, означает, что сила тока ниже, чем мощность будильникаПорог2,4 чтение и изменение параметров slaveВ настоящее время он поддерживает только чтение и изменение адреса и порога тревогиРегистр расположен в следующей таблицеКомандный формат мастера, чтобы прочитать рабочие параметры и прочитать измерениеРезультаты одинаковые (подробное описание в разделе 2,3), нужно только изменить код функции отОт 0x04 до 0x03.Командный формат мастера для изменения рабочих параметров (всего 8 байт):Рабочий адрес + 0x06 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + регистрЗначение High Byte + значение Register Low Byte + CRC проверка High Byte + CRC проверка Low Byte.Командный формат ответа от подчиненного делится на два вида:Правильный ответ: рабочий адрес + 0x06 + количество байтов + зарегистрированный адрес с низким байтом +Зарегистрируйте значение High Byte + Register Value Low Byte + CRC проверка High Byte + CRC проверка LowБайт.Ответ об ошибке: рабочий адрес + 0x86 + ненормальный код + проверка CRC high byte + проверка CRCНизкий байт.Например, Мастер устанавливает порог сигнала тревоги работника:0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLLУказывает, что мастеру необходимо установить 0x0001 регистр (порог питания) на 0x08FC(2300 Вт).Настройте правильно, раб возвращается к данным, которые отправляются от мастера.Например, Мастер устанавливает адрес раба0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLLУказывает, что мастер должен установить 0x0002 register (Modbus-RTU address) на 0x0005Настройте правильно, раб возвращается к данным, которые отправляются от мастера.2,5 сброс энергииКомандный формат мастера для сброса энергии раба (всего 4 байта):Рабочий адрес + 0x42 + CRC проверка высокого байта + CRC проверка низкого байта.Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт.Ответ об ошибке: рабочий адрес + 0xC2 + ненормальный код + CRC проверка высокого байта + проверка CRCНизкий байт2,6 калибровкаКомандный формат мастера для калибровки работника (всего 6 байт):0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.Ответ об ошибке: 0xF8 + 0xC1 + ненормальный код + CRC проверка высокого байта + CRC проверка низкого байта.Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправляетКоманда, если калибровка прошла успешно, это займет 3 ~ 4 секунды, чтобы получить ответ отРаб.2,7 проверка CRCПроверка CRC использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 +X2 + 1, полиномиальное значение, используемое для расчета, 0xA001.Значение проверки CRC является рамкой данных, разделяющей все результаты проверки всех байтов, за исключениемКонтрольное значение CRC.3 функциональная схема блока

    5 других инструкций 5.1 интерфейс TTL ohich означает, что, когда он приходит, он не может общаться a5.2 рабочий характер-20 'C ~ + 60'C.


    Посылка включает:

    1x цифровой многофункциональный метр
    1x катушка
