DC5V емкостный модуль управления отпечатком пальца 120 пользователей DIY умный

DC5V емкостный модуль управления отпечатком пальца 120 пользователей DIY умный

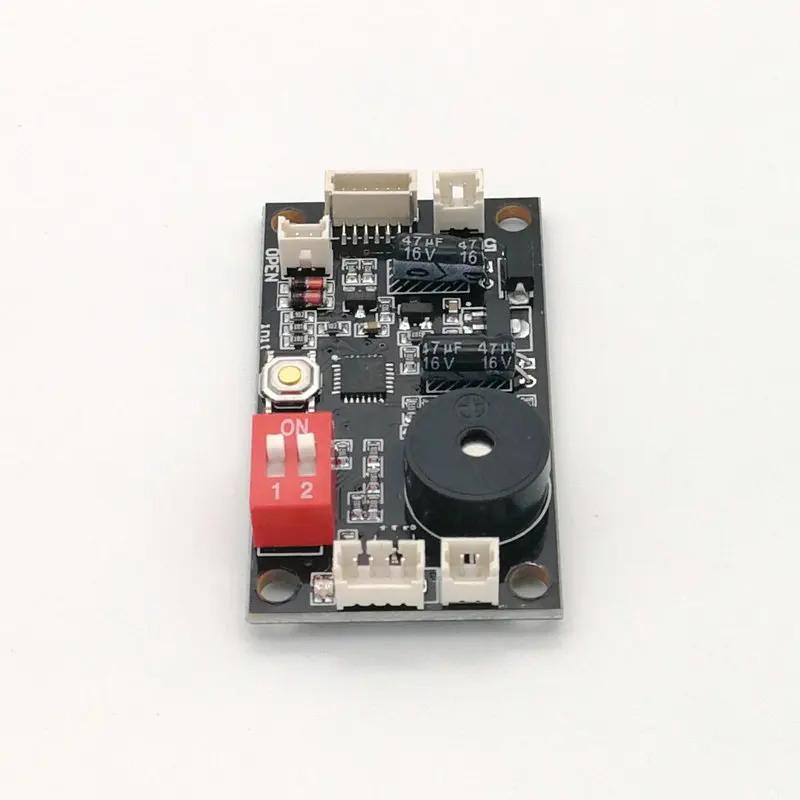

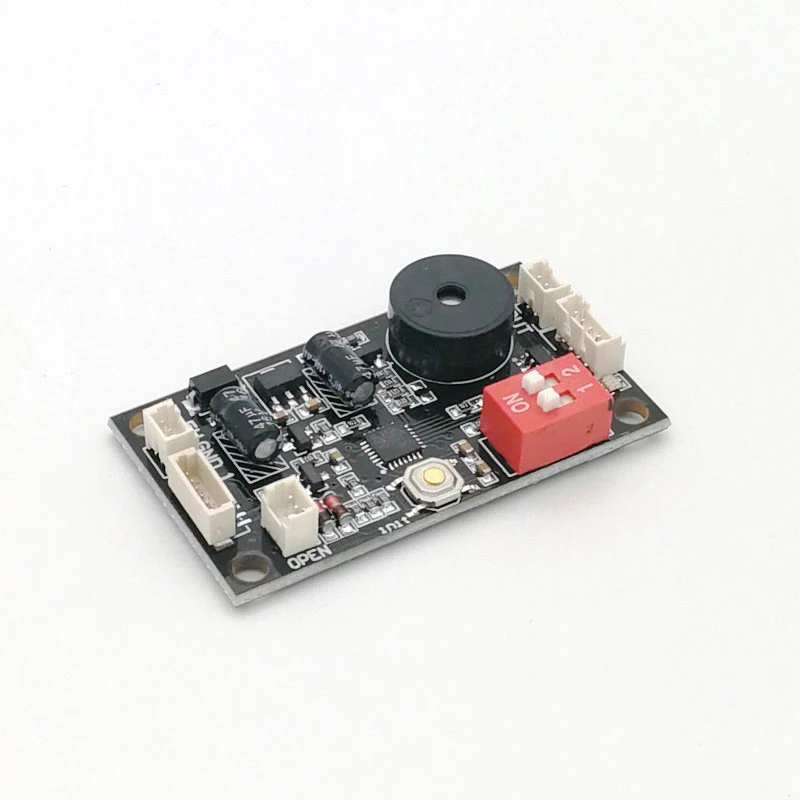

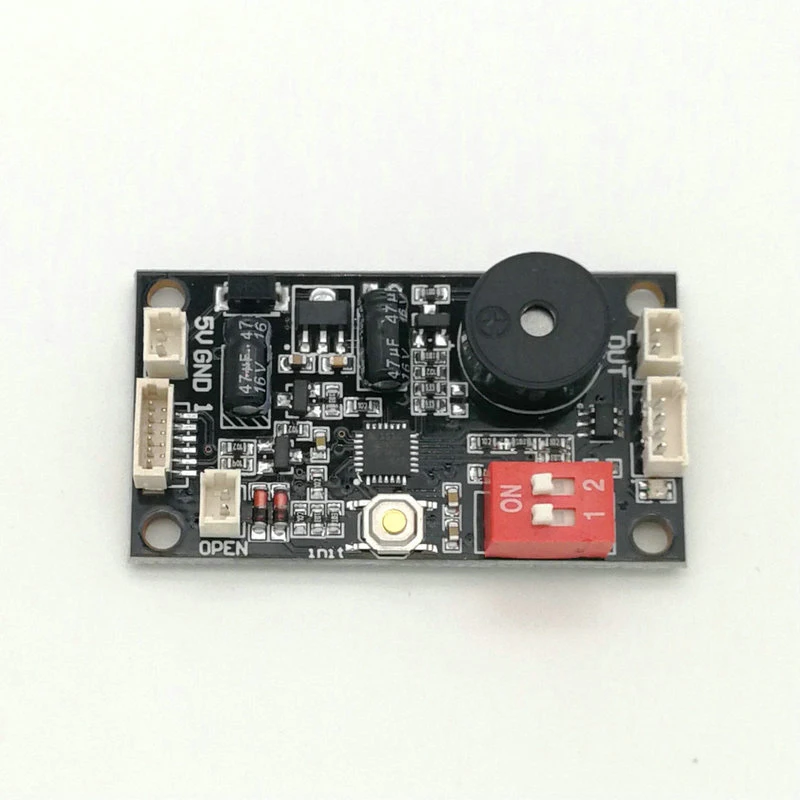

Модуль датчика отпечатков пальцев с контрольной доской

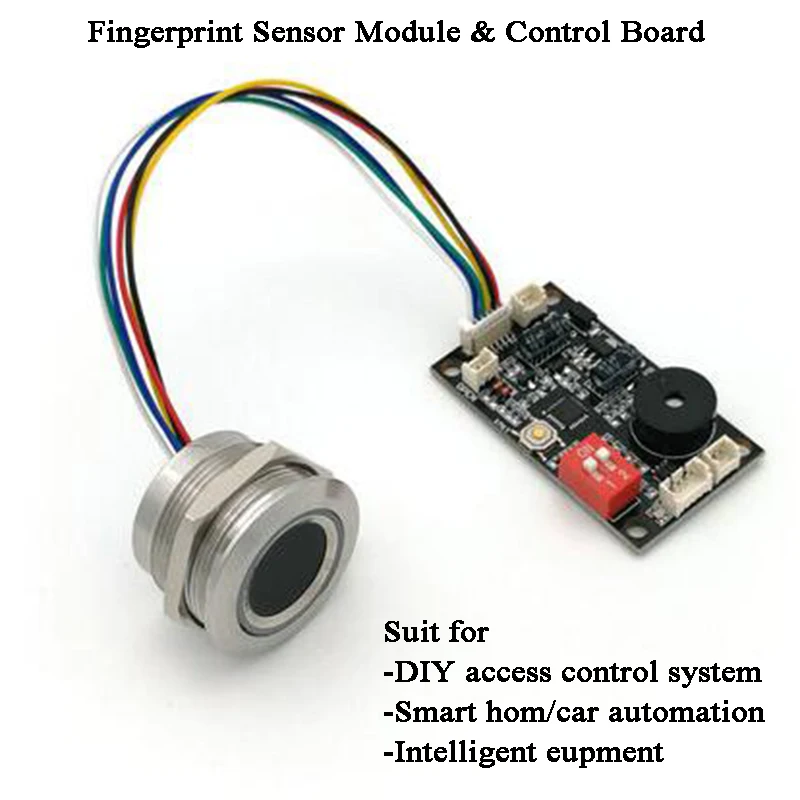

Посылка содержит 1 панель управления и 1 датчик отпечатков пальцев. Подходит для DIY многократного умного оборудования, домашней/автомобильной автоматизации, умного замка, системы контроля доступа и так далее.

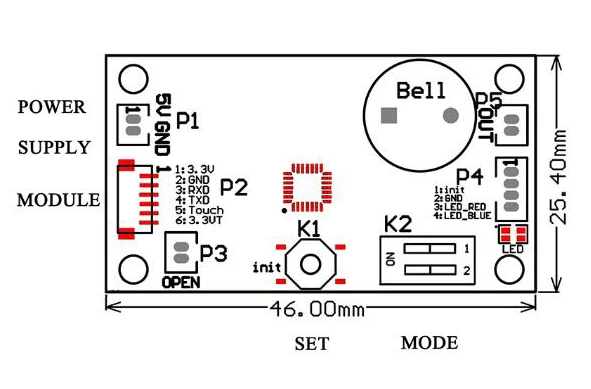

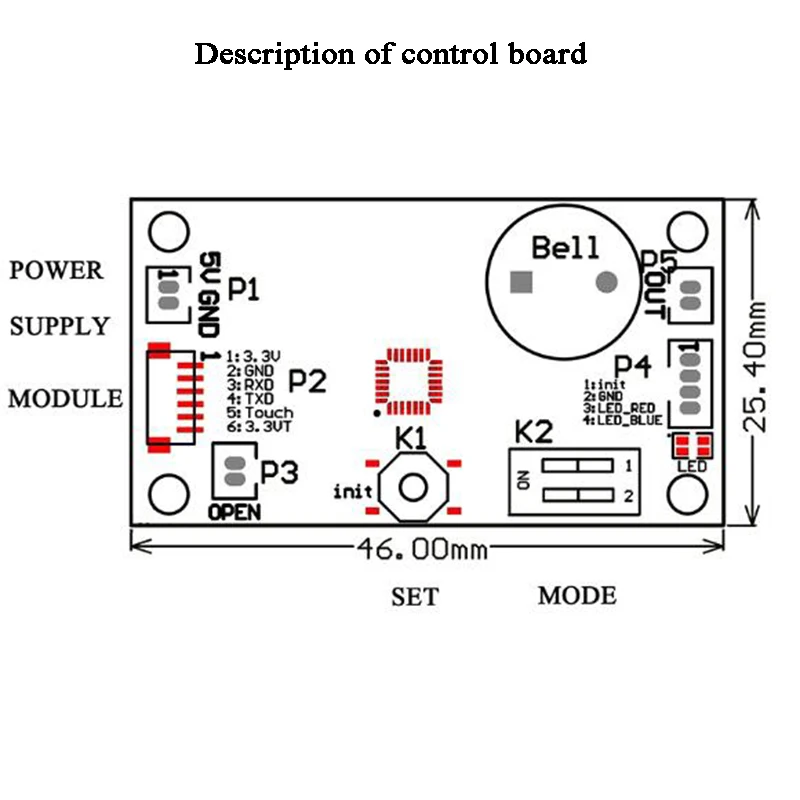

Особенность элемента платы управления

Технические параметры платы управления Емкость отпечатка пальца: 120 Источник питания: 4 * AA батареи или DC5V Ток в режиме ожидания: менее 7 мкА Выход: DC5--6V,500 мА Инструкции для платы управления: 1. Нажмите кнопку SET в ближайшее время, система в статусе регистра administrator и Синий световой индикатор быстро мигают, поместите палец в область сбора, регистратор отпечатков пальцев успешно при прослушивании музыки. Отпечаток пальца может быть зарегистрирован непрерывно, и он может зарегистрировать 20 штук отпечатков пальцев. Если нет необходимости в добавлении отпечатков пальцев, подождите 6 секунд или нажмите кнопку SET для выхода. 2. При возврате к заводу по умолчанию нажмите кнопку SET, пока не услышите звуковой сигнал «Di-Di» и отпустите кнопку, это означает, что операция инициализации прошла успешно. 3. Зарегистрируйте отпечаток пальца пользователя: нажмите на отпечаток, пока не услышите музыку и синий индикатор, светильник быстро мигает, означает, что можно добавить отпечаток пальца пользователя. Поместите палец пользователя в область сбора, регистрация отпечатков пальцев успешна при прослушивании музыки. Отпечаток пальца может быть зарегистрирован непрерывно, он может зарегистрировать 100 штук отпечатков пальцев пользователя. 4. Удалите отпечаток пальца пользователя: нажмите на отпечаток, после того, как прошло, вы можете увидеть синий световой индикатор, быстро мигает и слышит музыку, перемещайте палец до тех пор, пока красный индикатор не замигает и не услышит «ДиДиДи», а затем удаляются все отпечатки пальцев пользователя. 5. Выбор режима, настройка переключателя: A) 1: вкл., 2: на выходе DC5V и держать 0,5 секунды; Остановка 5 секунд, затем выходное напряжение minusvolt ted и держать 0,5 секунды. B) 1: вкл., 2: Выкл. Выход DC5V и держать 5 секунд C) 1: выключено, 2: на выходе DC5V и держать 1 секунды D) 1: Выкл., 2: Выкл. Выход DC5V до снятия пальца 6. Открыть (P3): A) 1: вкл., 2: на выходе DC5V и держать 0,5 секунды; Остановка 5 секунд, затем выходное напряжение minusvolt ted и держать 0,5 секунды. B) 1: вкл., 2: Выкл. Выход DC5V и держать 5 секунд C) 1: выключено, 2: на выходе DC5V и держать 1 секунды D) 1:OFF, 2:OFF без выхода Примечание: 1. Когда напряжение меньше, чем DC4.7V, красный светильник ens, означает предупреждение низкого напряжения. 2. В режиме «D», когда необходимо зарегистрировать отпечаток пальца пользователя, после успешного нажатия отпечатка пальца поднимите палец, а затем снова нажмите на один и тот же палец, пока не услышите музыку и Синий световой индикатор быстро мигает, затем он может зарегистрировать отпечаток пальца пользователя.

Особенность модуля датчика отпечатков пальцев

Модуль датчика отпечатков пальцев со встроенным чипом сбора изображений и алгоритмом. Тип: Емкостный модуль отпечатков пальцев Интерфейс: UART(TTL) Разрешение: 508 DPI Напряжение: 3,3 В постоянного тока Емкость отпечатка пальца: 200 Зондирующий Массив: 192*192 пикселей Рабочий ток: 20 мА Ток в режиме ожидания: стандартное Сенсорное напряжение в режиме ожидания: 3,3 В, средний ток: 2uA Модуль отпечатков пальцев Внешний размер: диаметр 28 (мм) Внутренний размер модуля отпечатков пальцев: диаметр 23,5 (мм) Высота модуля отпечатков пальцев: 19 (мм) Эффективная площадь сбора: Диаметр 15,5 (мм) Разъем: MX1.0-6 pin Светодиодный контроль: Да Светодиодный цвет: синий и красный Скорость сканирования: <0,2 секунды Скорость проверки: <0,3 секунды Метод соответствия: 1:1; 1:N FRR: ≤ 1% Дальность: ≤ 0.001% Рабочая среда: -20oC --- 60oC Рабочая влажность: 10-85% Антистатическая Емкость: 15 кВ Интенсивность абразивного сопротивления: 1 миллион раз Скорость передачи данных (UART):(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps) Совместим с контрольной платой отпечатков пальцев, указанной в конце страницы
