1 шт. инфракрасный модуль датчика предотвращения столкновений для

1 шт. инфракрасный модуль датчика предотвращения столкновений для

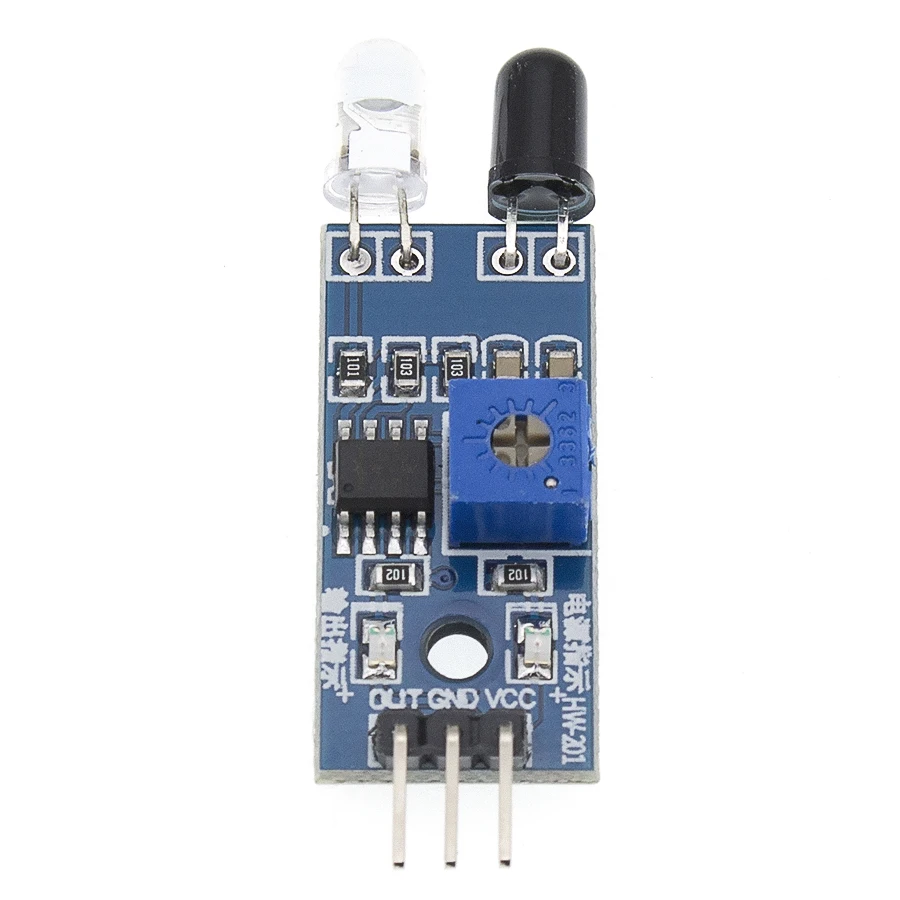

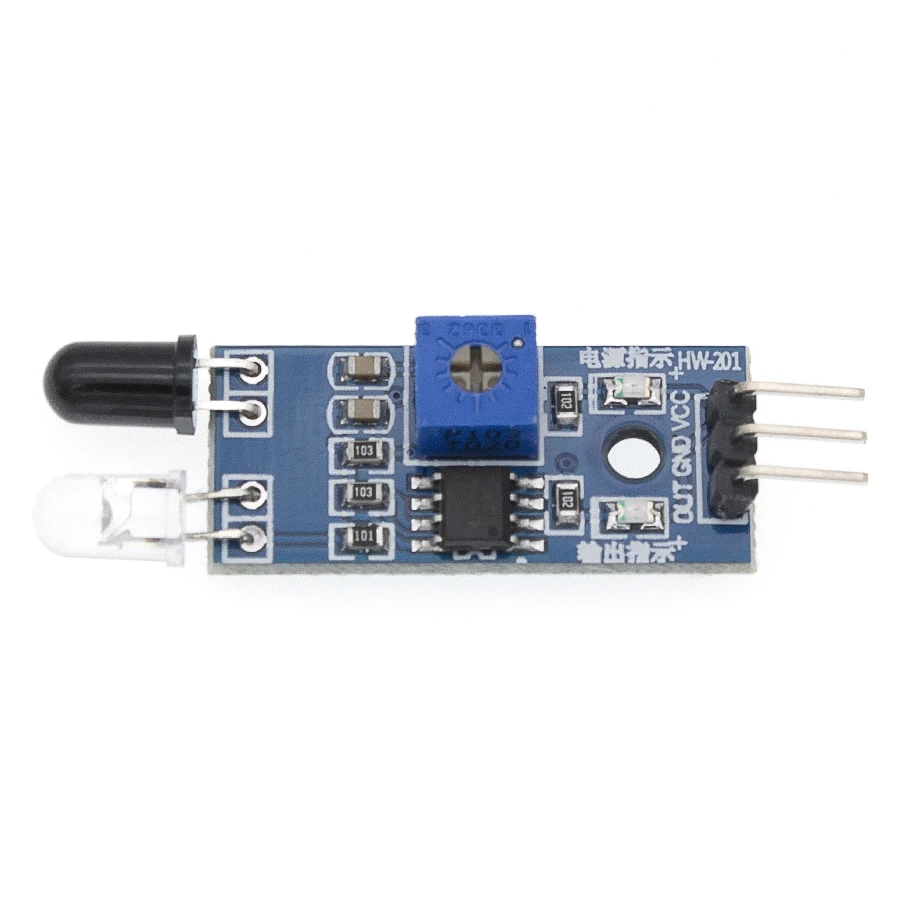

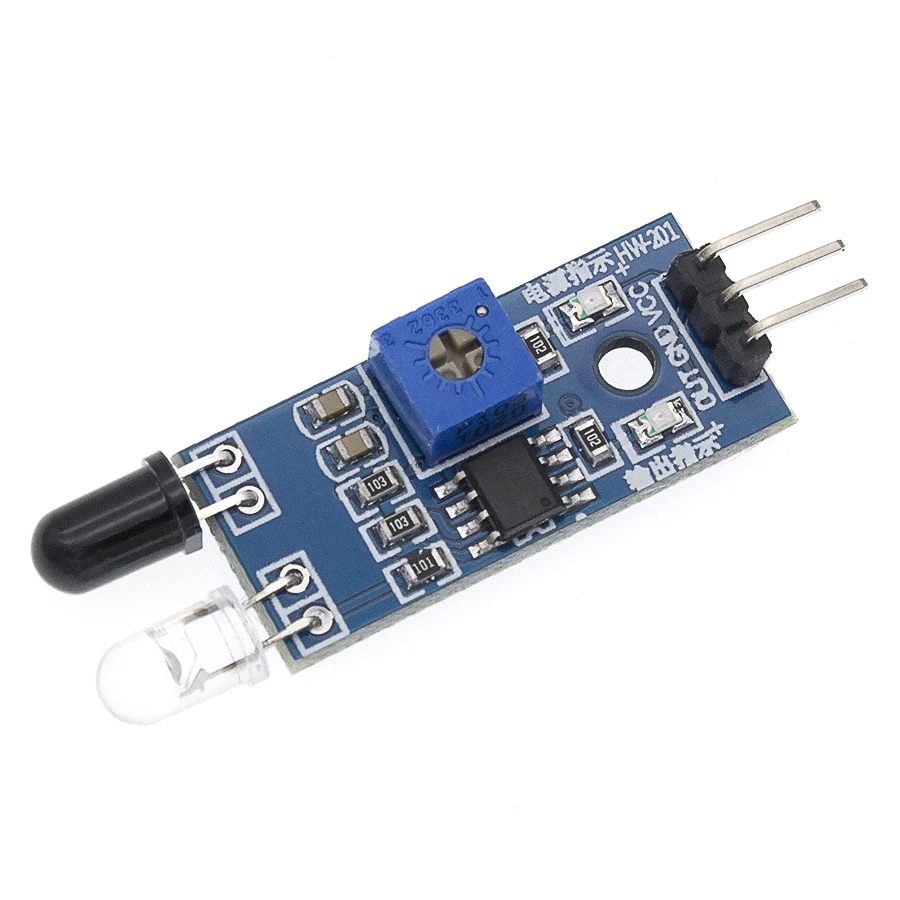

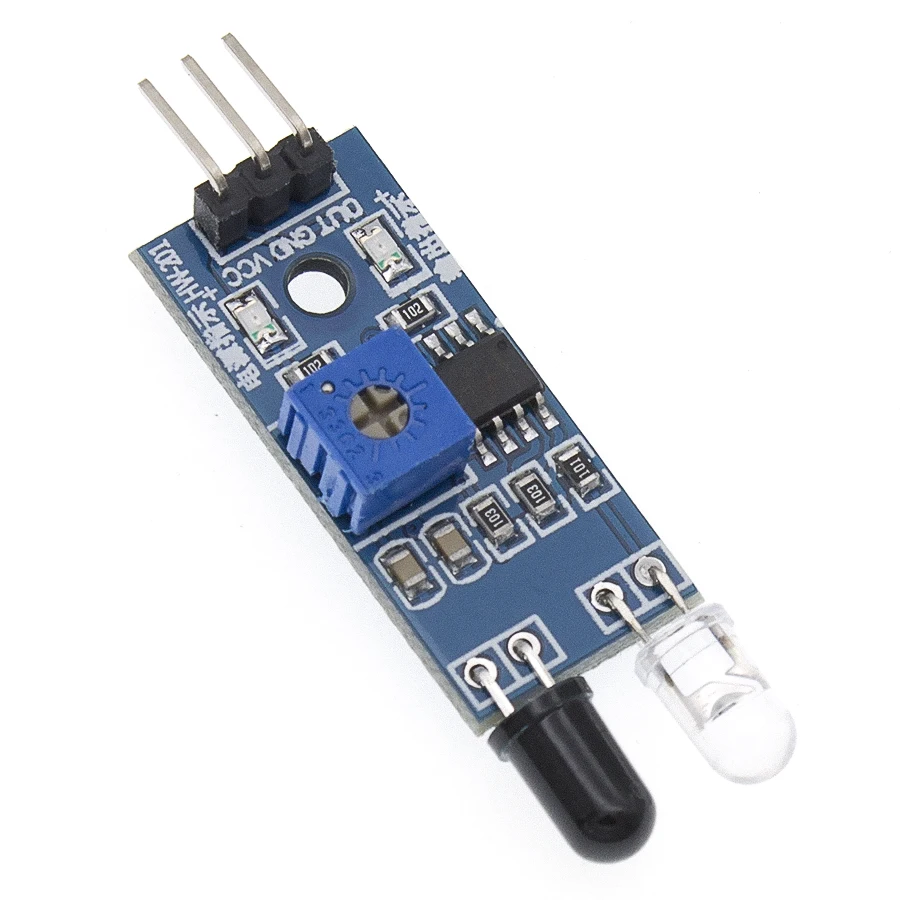

Светильник модуля датчика адаптируется к окружающей среде, он имеет пару инфракрасных передающих и приемных трубок, инфракрасные трубки излучают некоторую частоту, при обнаружении направления встречают преграды (отражающая поверхность), отражение ИК приемная труба, после того, как компаратор обработки цепи, зеленый индикатор будет светильник, В то же время интерфейс выхода сигнала для вывода цифрового сигнала (сигнал низкого уровня), может быть через ручку потенциометра, отрегулируйте расстояние обнаружения, дальность действия 2 ~ 30 см, рабочее напряжение 3,3 В до 5 В. Диапазон обнаружения датчика может быть с помощью потенциометра для регулировки и иметь небольшие помехи, легко собрать, легко использовать и т. Д., может быть широко использован в избегании роботов, обводке препятствиями, автомобиль, линейной подсчет, И черно-белая линия отслеживания, и так далее, много раз.

Параметры
1. В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, зеленый индикатор на схема светильник уровне и в то же время CVBS/HDMI/VGA порт вывода низкого уровня сигнала, модуль обнаружения от 2 до 30 см, угол обнаружения 35 °, расстояние тестирования можно отрегулировать через потенциометр, регулируемый потенциометр по часовой стрелке, Расстояние обнаружения повышается; Потенциометр настройки против часовой стрелки, расстояние обнаружения уменьшаются.
2. Датчики, активное Обнаружение инфракрасного отражения, поэтому отражательная способность и форма мишени являются ключом дальности обнаружения. Белый, черный дальность обнаружения, минимальная Максимальная; Малая площадь расстояния, большая дистанция.

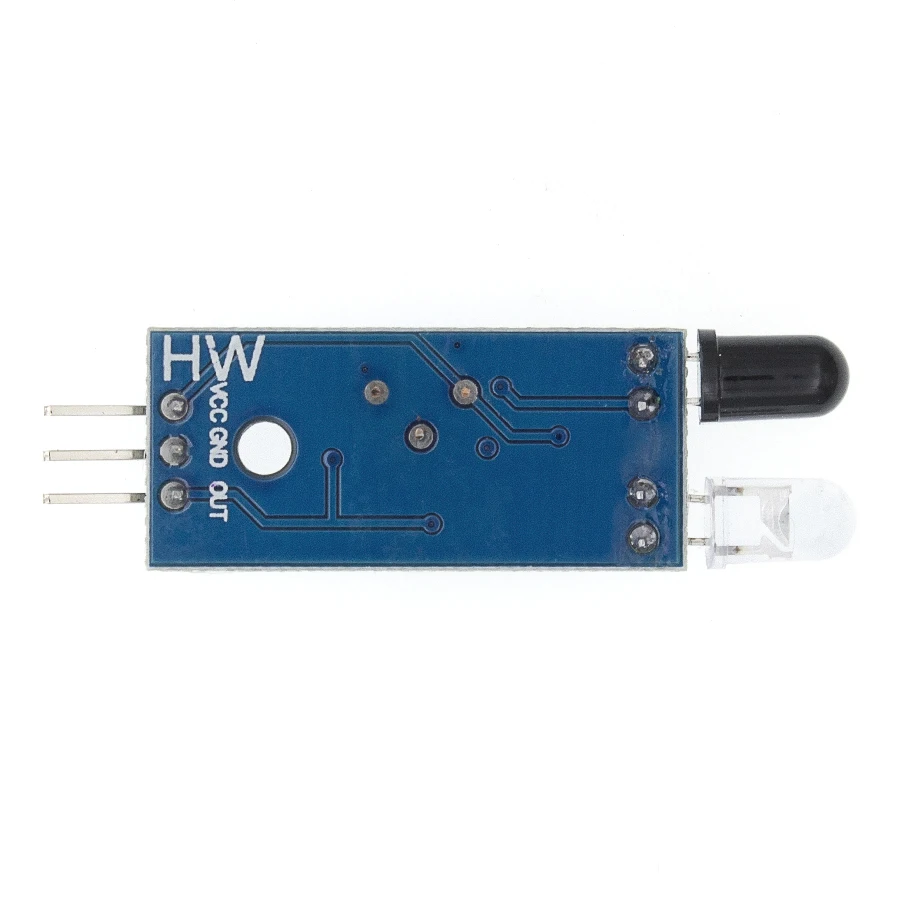

3. Выходной порт модуля датчика может быть напрямую подключен к порту микроконтроллера, также может управлять реле 5 в напрямую; Режим подключения: VCC - VCC; GND - GND; выход-ИО
4. Компаратор использует LM393, рабочая устойчивость;
5. Используется для модуля питания от 3 до 5 В постоянного тока. Когда включен индикатор питания, загорается красный светильник;
6. Резьбовые отверстия 3 мм, легко фиксируются, устанавливается;

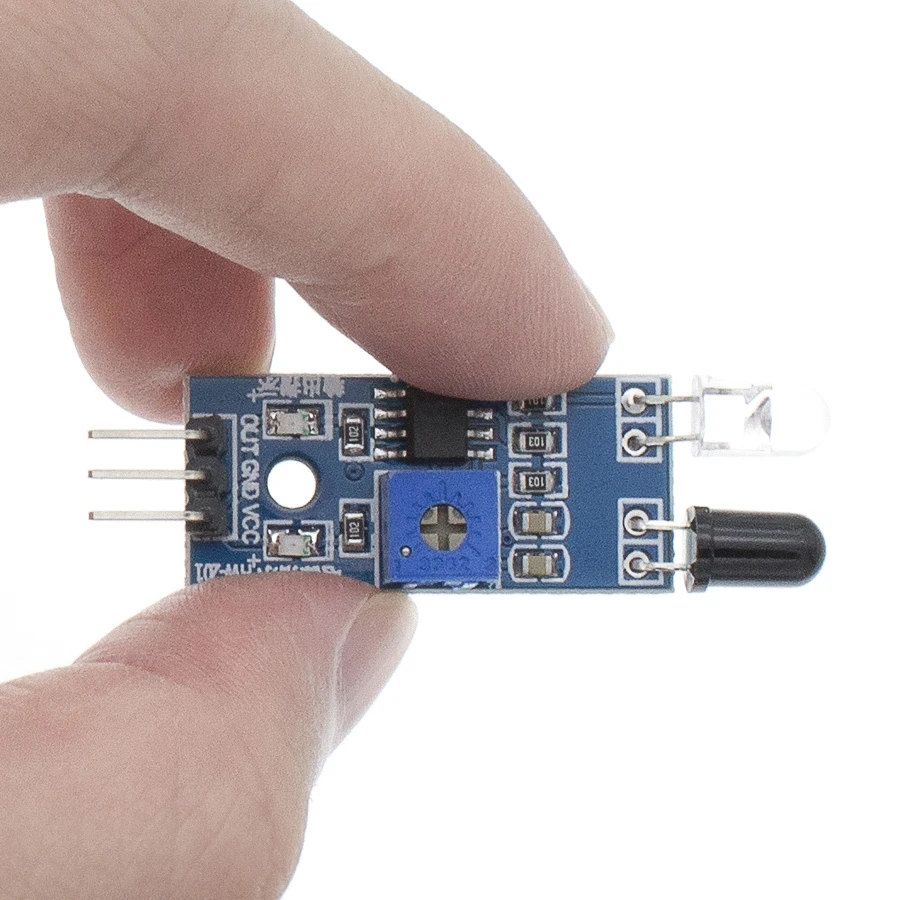

7. Схема Размер: 3,2 см * 1,4 см
8. Каждый модуль поставляется, уже сравните пороговое напряжение через потенциометр, чтобы отрегулировать товар, а не при особых условиях, пожалуйста, не произвольно Отрегулируйте потенциометр.

Параметры
1. VCC напряжение 3,3 V 5V преобразователь (который может быть непосредственно подключенный к 5В однокристальный микроконтроллер и 3,3 V)
2. Внешний GND
3. Из маленькой пластины, интерфейс цифрового выхода (0 и 1)
