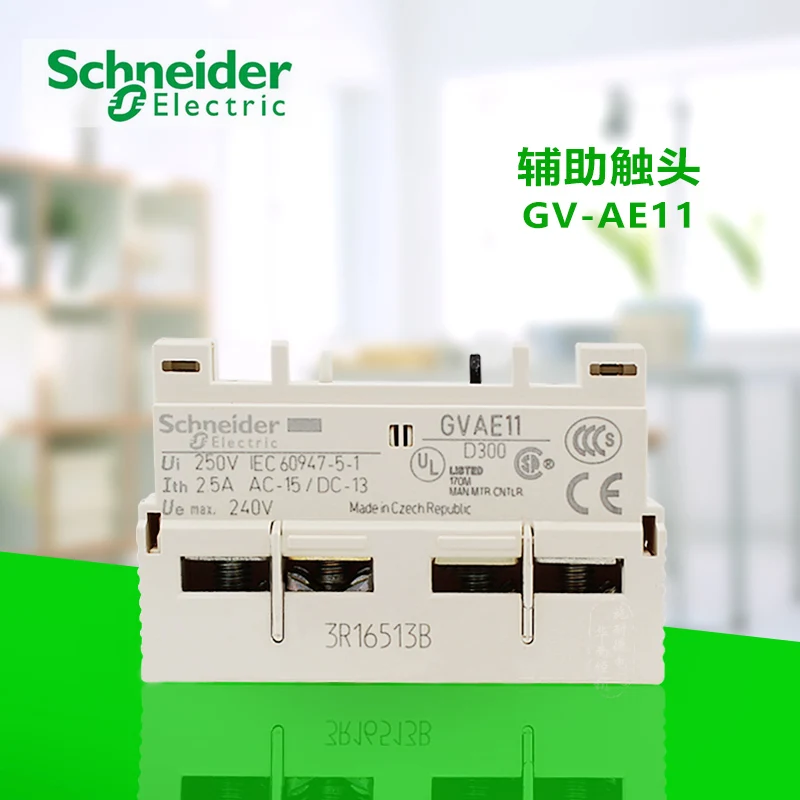

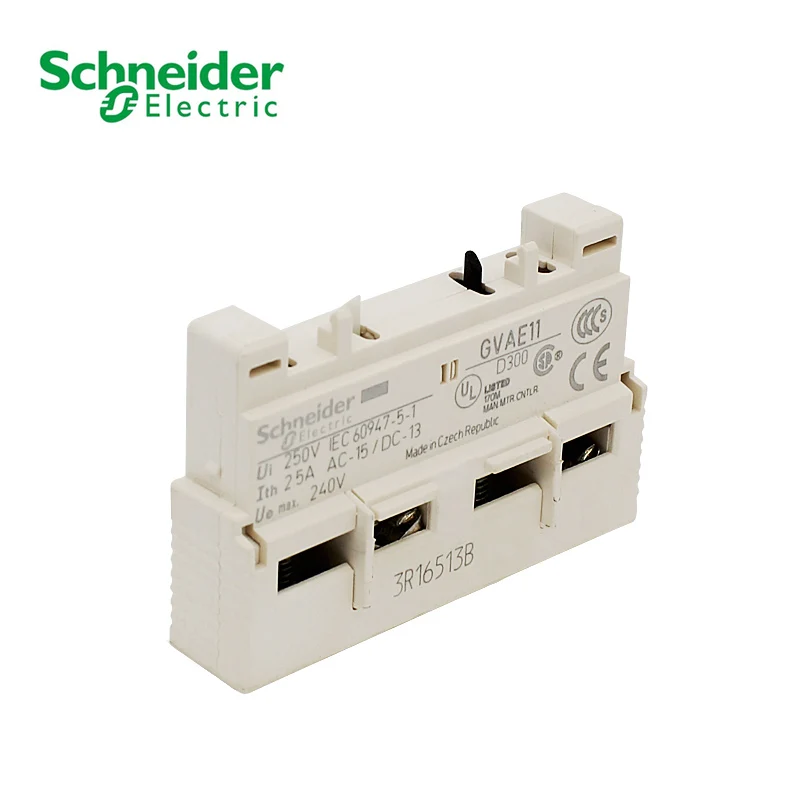

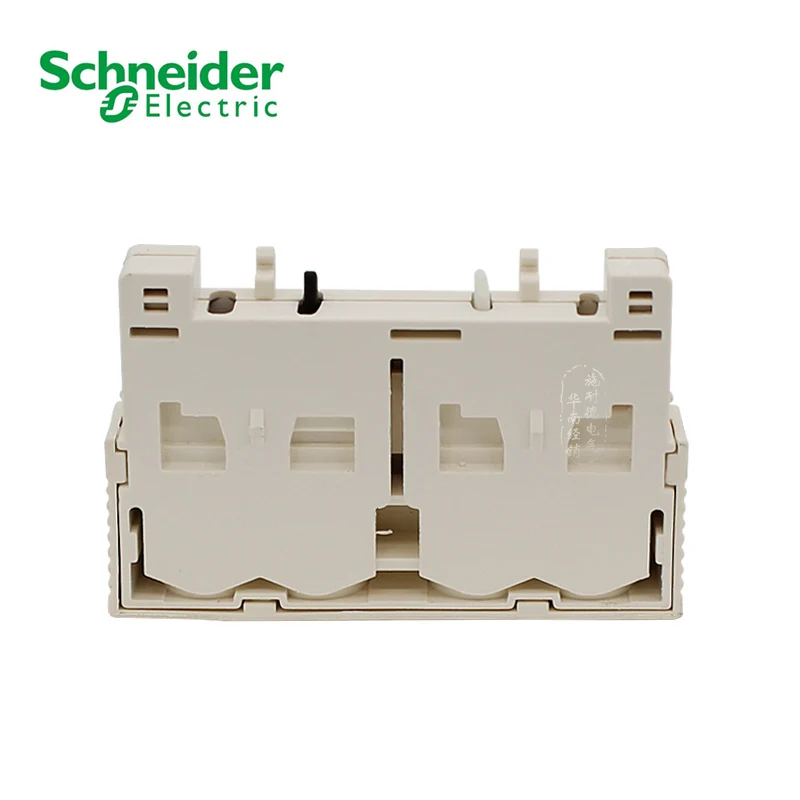

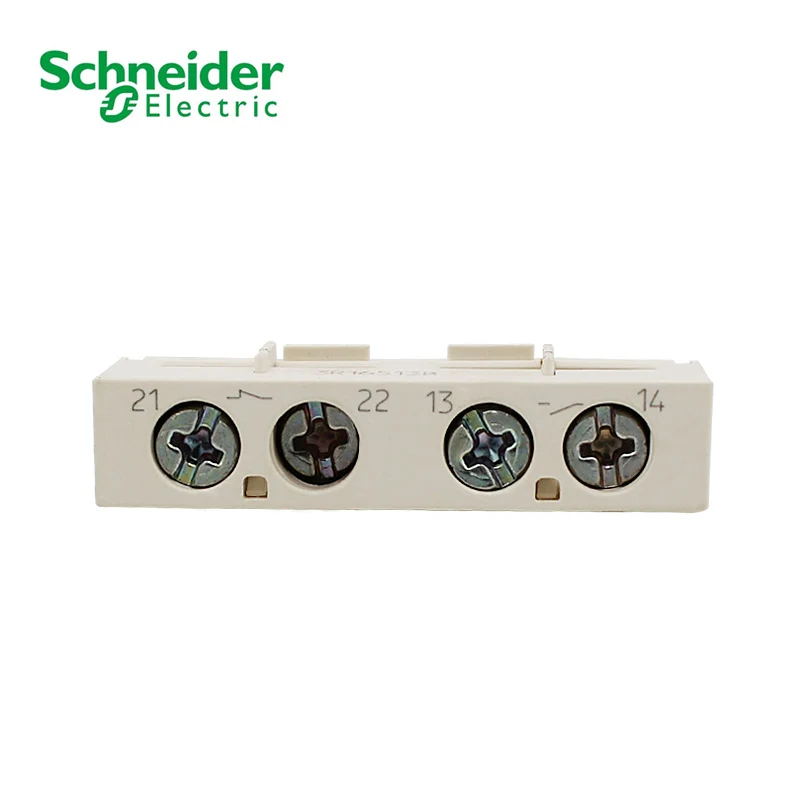

Аксессуар для автоматического выключателя GVAE11 мгновенный вспомогательный

Соединения и схема

GVAE11

Основная информация Серия продуктов TeSys Наименование товара GVAE Тип товара Вспомогательный КОНТАКТНЫЙ модуль Объем продукции GV2P GV2RT GV2ME GV3L GV2LE GV3P GV2L Место установки Передняя сторона Тип контакта цепи 1 NO + 1 NC Емкость проводки Болт крепления 1 кабель 1… 2,5 мм² жесткий провод Болт крепления 2 кабеля 1… 2,5 мм² жесткий провод Болт крепления 1 кабель 0,75… 2,5 мм² гибкий провод без Болт крепления 2 кабеля 0,75… 2,5 мм² гибкий провод без Болт затяжки твердый 1 кабель 0,75… 1,5 мм² гибкий шнур Количество в наборе Набор из 10 Дополнительная информация Номинальное напряжение изоляции [Ui] 300 В в соответствии с UL 508 300 В в соответствии с CSA C22.2 No 14 250 В в соответствии с IEC 60947-1 Номинальное рабочее напряжение [Ue] 24. .. 240 В переменного тока 24. .. 60 В постоянного тока Обычный ток нагрева [Ith] 2,5 А Тип защиты Предохранитель GG 10 А Выключатель цепи GB2CB06 10 A Механическая жизнь 100000 раз Минимальный ток переключения [Imin] 5 мА Минимальное напряжение переключения 17 в Номинальная рабочая мощность (ВА) 120 ВА при 110. .. 120 В AC-15 Электрический срок службы: 100000 циклов 120 ВА при 230. .. 240 В AC-15 Электрический срок службы: 100000 циклов 48 ВА при 24 В AC-15 Электрический срок службы: 100000 циклов 60 ВА при 48 В AC-15 Электрический срок службы: 100000 циклов Номинальная рабочая мощность (Вт) 15 Вт при 48 В DC-13 срок службы: 100000 циклов 24 Вт при 24 В DC-13 Электрический срок службы: 100000 циклов 9 Вт при 60 в DC-13 Электрический срок службы: 100000 циклов Затягивающий момент 1,4 нм болтами Высота 11 мм Ширина 45 мм Глубина 29 мм Вес изделия 0,02 КГ Окружение Экологические характеристики Среда нормального использования
