Описание продукта:

52840 Dongle-это недорогой инструмент для отладки BLE. Используемый чип-Это Soc чип скандинавского nRF52840-QIAA. Основная роль ключа заключается в работе с настольной версией nRFConnect. Настольная версия nRF подключения является настольным приложением nRF подключения (это относительно мобильного терминала, nRF подключения также имеет мобильное приложение). Использование rs может использовать настольную версию nRF подключения для ознакомления, разработки и тестирования устройств с низким энергопотреблением Bluetooth. В настольной версии nRF подключения, мы можем настроить локальные устройства, подключить slave устройства и открыть их услуги, поддерживать соединения и параметры подключения, или сопряжение устройств, а также изменение настроек сервера локального устройства, он также предоставляет Подробные журналы для легкого устранения проблем.

Особенности

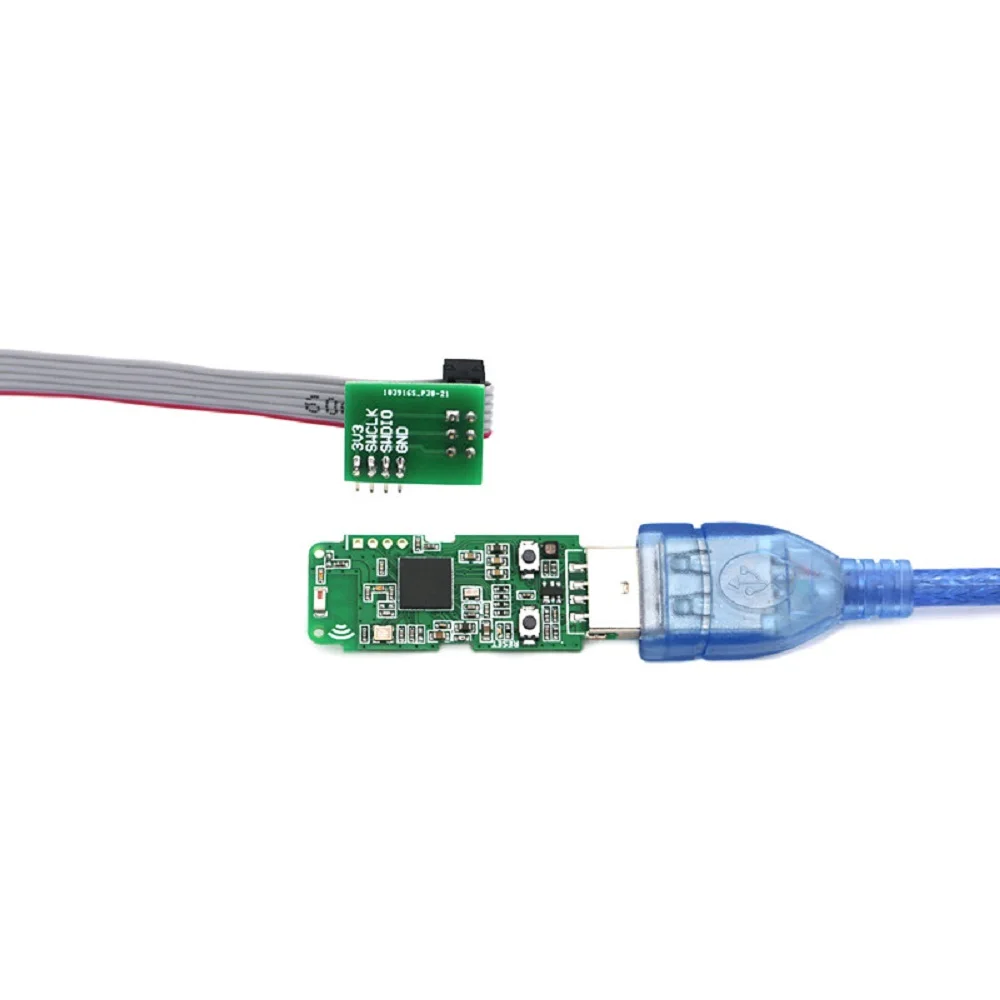

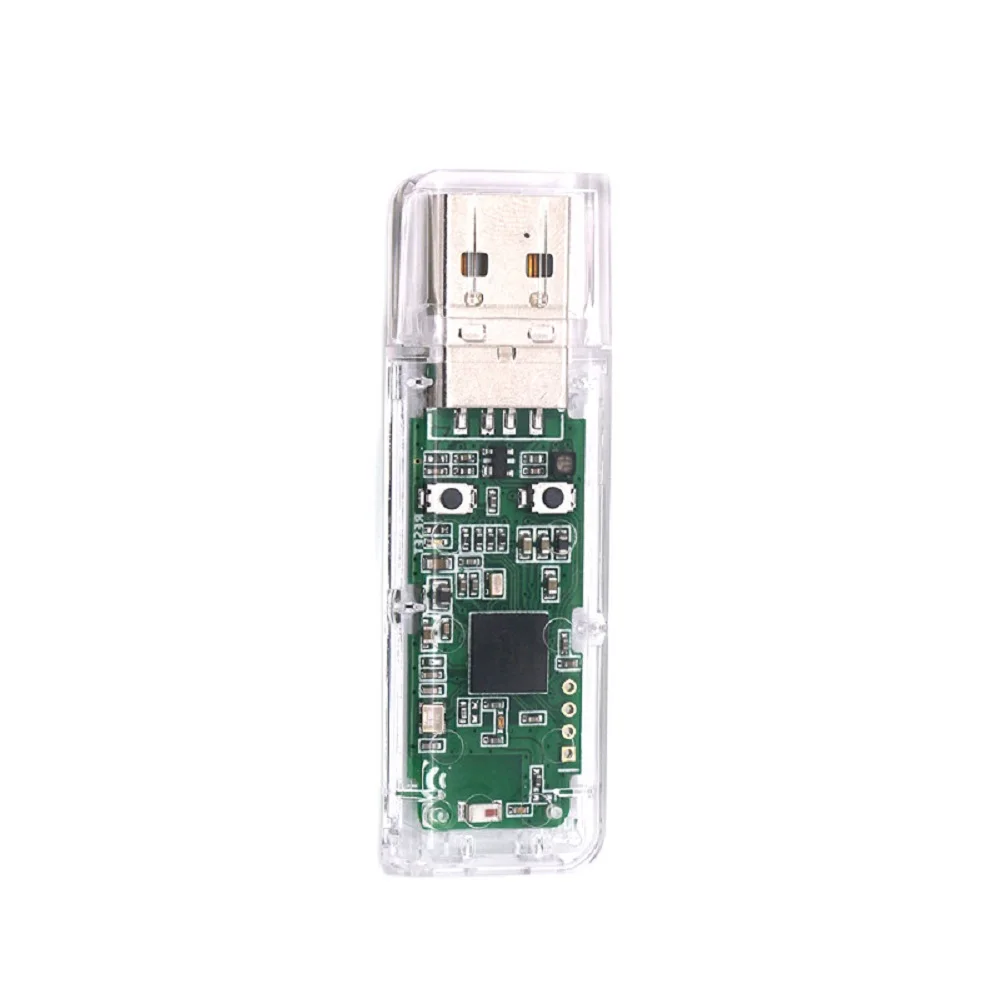

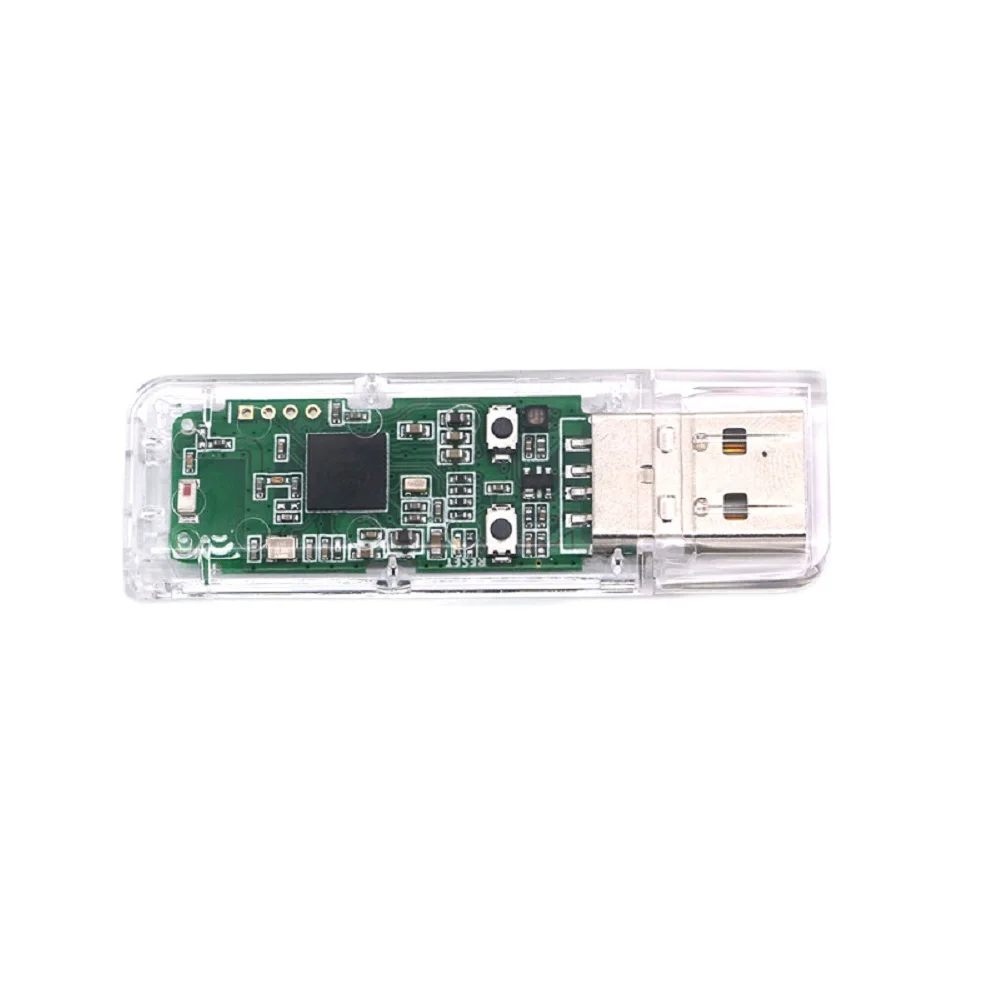

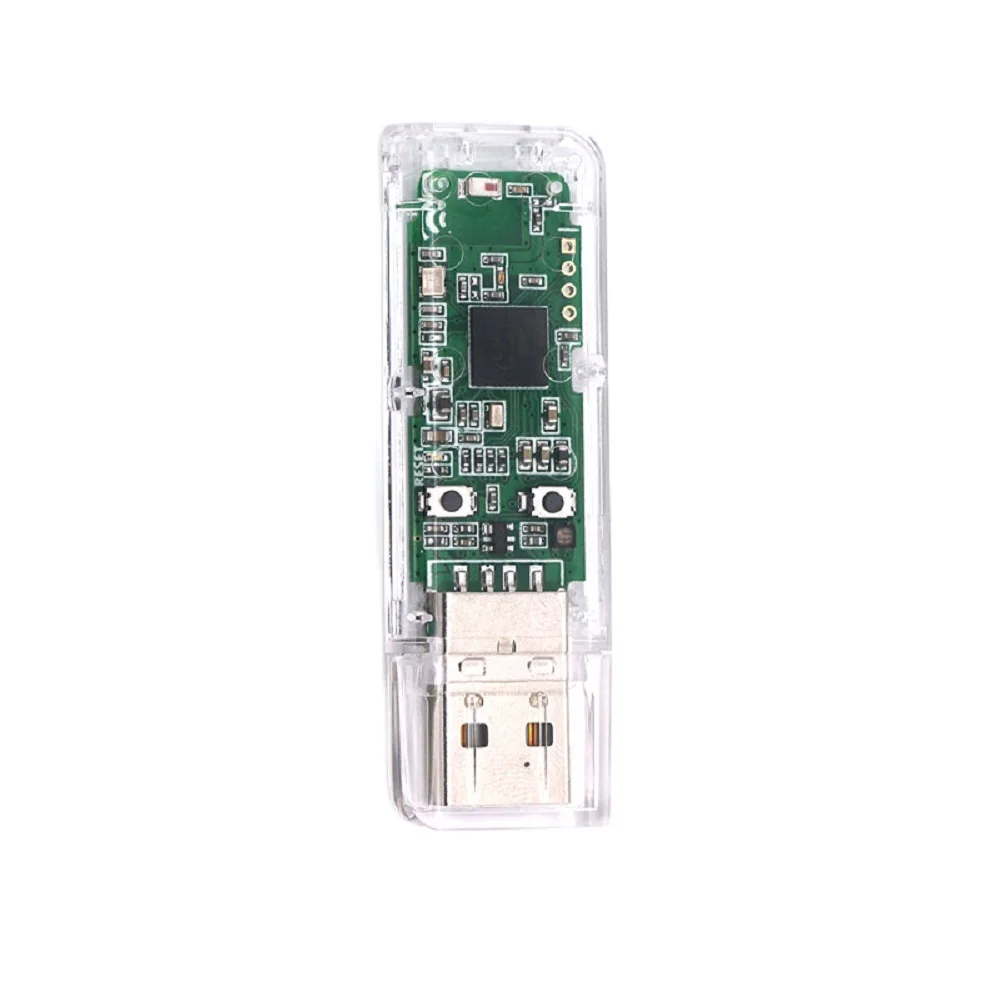

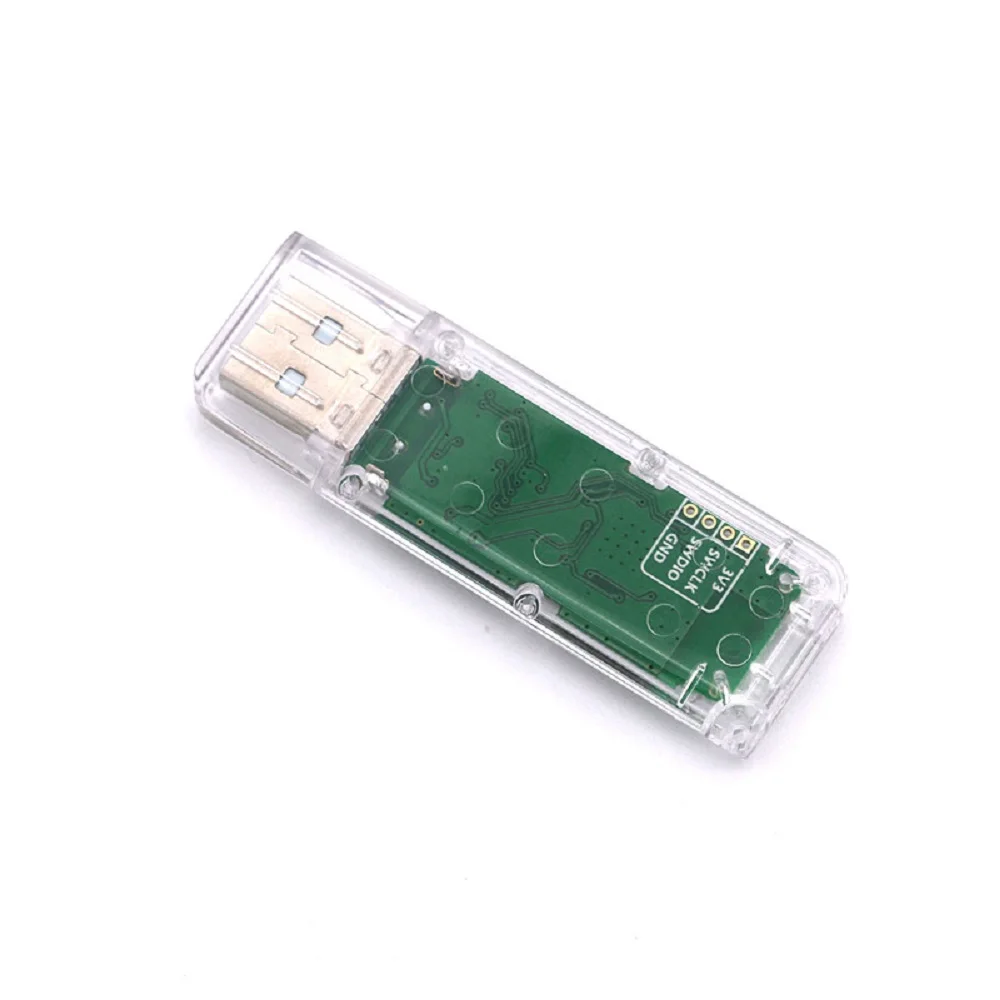

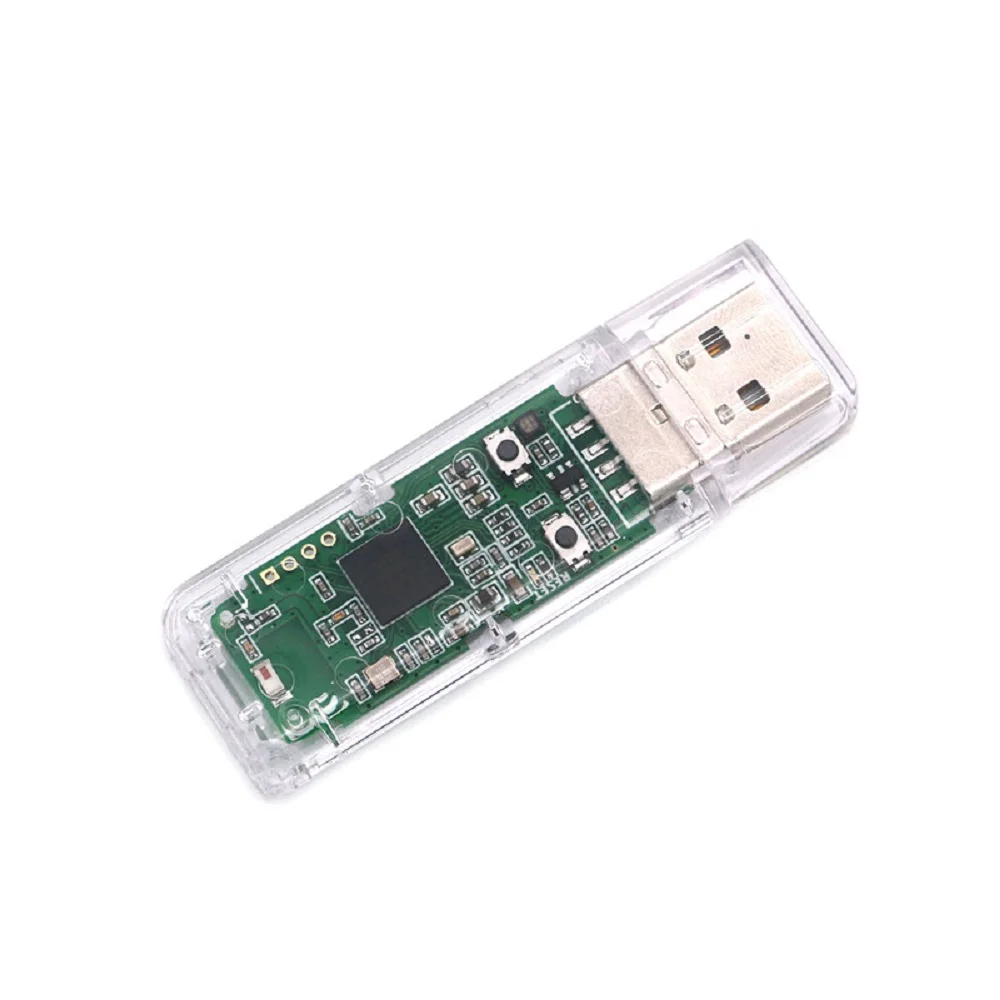

С прозрачной оболочкой, легко носить с собой. Он может использоваться с настольной версией nRF подключения в качестве инструмента разработки и отладки. Он также может быть использован в качестве nRF52840Mini макетной платы. Стандартный интерфейс 4pin SWD для отладки совместим с различными эмуляторами, такими как J-LINK, ST-LINK и т. д., и может быть непосредственно запрограммирован и смоделирован с помощью соответствующей платы адаптера, избегая проблем с использованием кабеля DuPont. Интегрированный балун, Высокоэффективная микросхема керамической антенны, точная регулировка смещения частоты и превосходная Беспроводная производительность. Один индикатор и один RGBLED на плате, полноцветный дисплей Бортовая Кнопка пользователя более удобна при использовании в качестве макетной платы. Беспроводная Совместимость с чипами серии нордических 2.4GHznRF24Lx и другими. Но обратите внимание, что он может работать только с устройствами BLE, когда применяется к настольной версии nRF подключения. Узкая рамка не занимает другие места USB на компьютере и влияет на доступ к другим usb-устройствам.

Пример использования: последовательный порт Прозрачная передача и получение данных

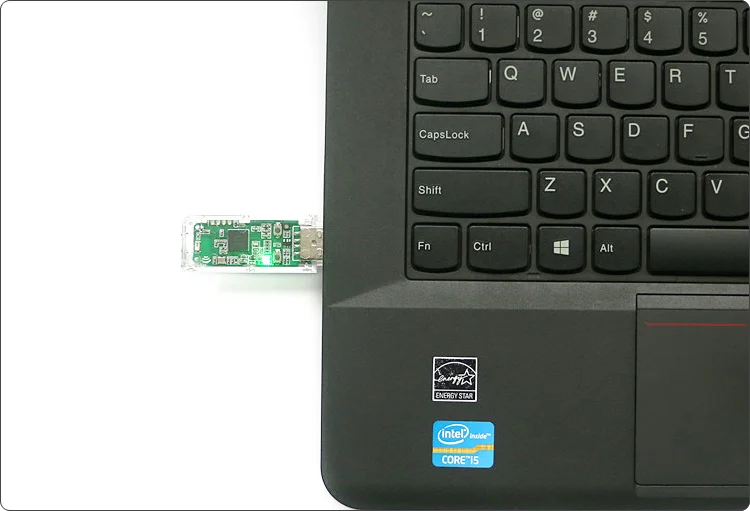

1. Вставьте ключ к usb-порту компьютера.

1. Вставьте ключ к usb-порту компьютера.

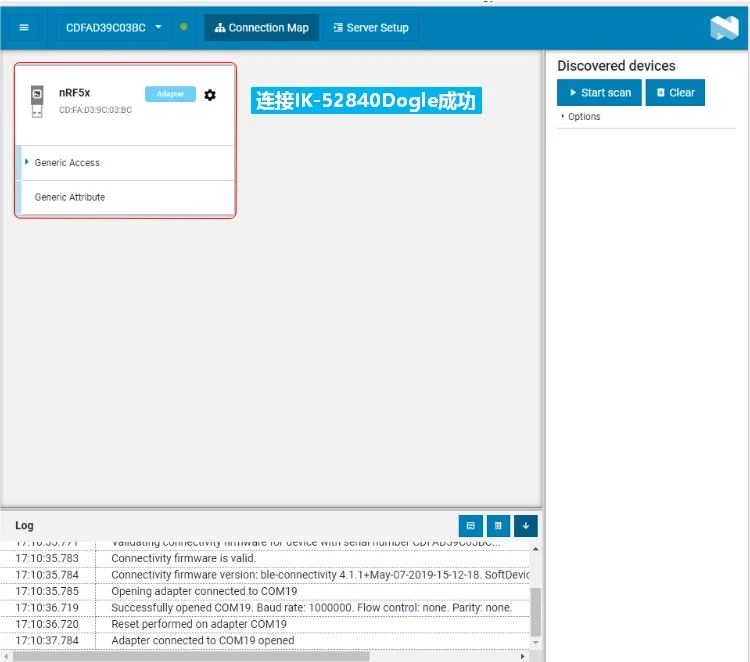

4. После подключения ключа будет отображаться информация, как показано на рисунке ниже.

5. Начните сканирование и подключите устройство. Нажмите «Пуск сканирования», чтобы начать сканирование. Здесь вы можете нажать кнопку «Параметры», чтобы развернуть колонку настройки фильтра для установки фильтра. Потому что имя устройства, которое мы хотим подключить, является "последовательный порт прозрачной передачи", поэтому введите имя в качестве условия фильтра. После сканирования устройства под названием «последовательный порт прозрачной передачи» нажмите «подробности» для просмотра данных вещания и нажмите кнопку «Подключение» для подключения устройства.

6. Обнаружение услуг, функций и обмена данными После успешного подключения устройства, иначе вы можете обнаружить, что услуги, характеристиками и описаний раб. В это время вы можете получать данные от раба или отправлять данные в раба. Получение данных от раба: Нажмите стрелку справа от кнопки «уведомить», чтобы включить уведомление от раба. После включения вы можете получить данные от slave. Полученные данные отображаются ниже «уведомить» и также отображаются в журнале. Окно также отображает полученные данные. Отправка данных в раб: заполните отправленные данные в поле «отправить данные» и нажмите кнопку «Ю» справа (панель «отправить» будет отображаться только в том случае, если функция имеет записываемый атрибут), затем данные будут отправлены в рабу, И окно log будет отображаться отправленные данные.

5. Начните сканирование и подключите устройство. Нажмите «Пуск сканирования», чтобы начать сканирование. Здесь вы можете нажать кнопку «Параметры», чтобы развернуть колонку настройки фильтра для установки фильтра. Потому что имя устройства, которое мы хотим подключить, является "последовательный порт прозрачной передачи", поэтому введите имя в качестве условия фильтра. После сканирования устройства под названием «последовательный порт прозрачной передачи» нажмите «подробности» для просмотра данных вещания и нажмите кнопку «Подключение» для подключения устройства.
