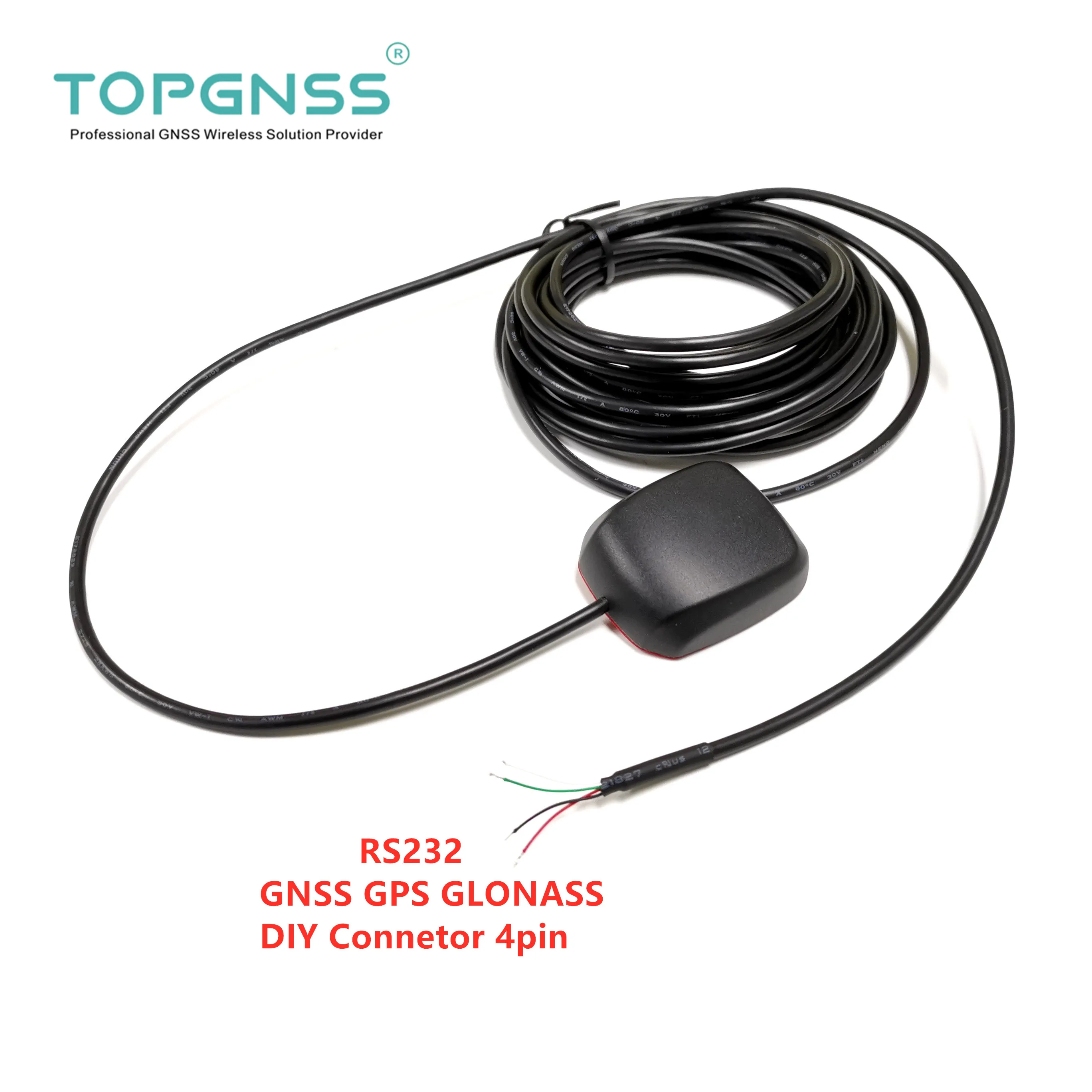

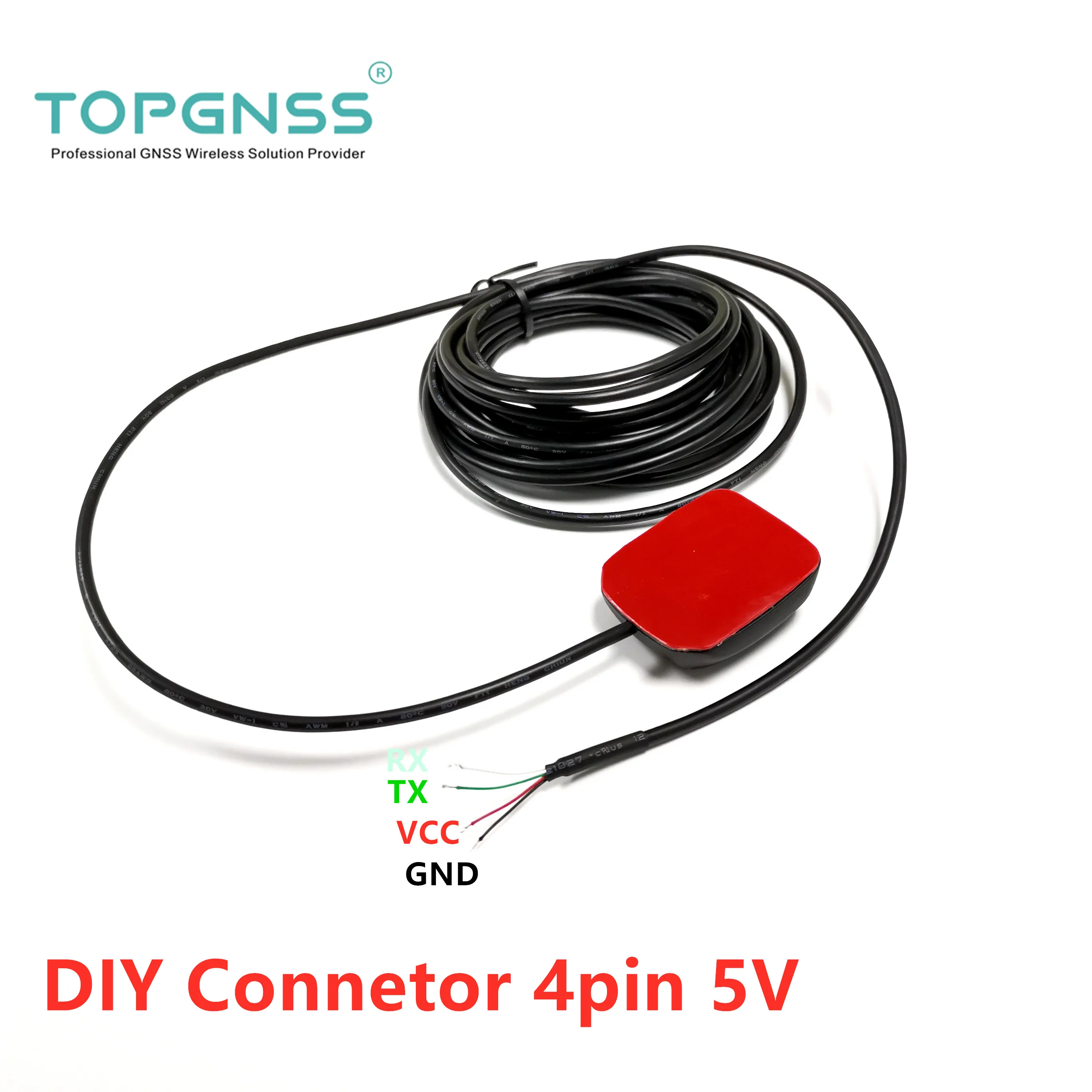

DIY соединитель RS232 Выходной протокол бод скорость передачи данных: 15200 gps glonass GNSS GPS

DIY соединитель RS232 Выходной протокол бод скорость передачи данных: 15200 gps glonass GNSS GPS

По умолчанию RS232 протокол передачи данных

GN200G-это простой в использовании, ультра-высокая производительность, низкий уровень мощности GNSS умный антенный модуль с патч-антенной для AVL/портативных приложений. Встроенный чип 8030 и наш опытный дизайн обеспечивают быстрое приобретение и отличную производительность отслеживания.

GN200G поддерживает несколько систем спутникового позиционирования-GPS, GLONASS, Beidou, QZSS и SBAS.GPS, GLONASS, Beidou, QZSS и SBAS.

МEchanical данных

47,5*40*14,5 мм

Длина кабеля: 5 м

Приложений

Детский/Пожилой/персональный локатор и система безопасности

Обзор

Приемник Тип

72-канальный 8030 двигателя

GPS и QZSS:L1 C/A, 1575,42 МГц,

ГЛОНАСС (GM-8013):

L1OF,

1598,0625 ~ 1605,375 МГц

BEIDOU (GM-8014):

B1 1561,098 МГц

SBAS: WAAS, EGNOS, MSAS

По горизонтали

2,5 m (автономная)

Позиция

2,0 м (WAAS)

Точность

(Включая SBAS & QZSS; CEP, 50%

24ч статический, -130dBm, >6 SVs)

Равных угловых скоростей

0,05 м/с (скорости)

Точность

<0,3 (заголовок)

(50% @ 30 м/с)

Импульсом

30ns (амплитудно-модулируемый сигнал)

Точность сигнала

<60ns (99%)

Импульсом

Частота

0,25 Гц ~ 10 МГц

Время первого определения местоположения

Быстрый запуск

Холодный старт

Автономный

1,5 сек

26 сек

(50% -130 ДБм)

Чувствительность

(Автономная)

-148dBm (приобретение)

-167dBm (Отслеживание)

Навигации.

Частота обновления

Макс. 10 Гц, GPS и ГЛОНАСС или

GPS и бэйдоу

Макс. 18 Гц, только GPS

По умолчанию 1гц

Макс. Высота

50000 м

Макс. Скорость

<1852 км/ч

Протокол Поддержка

NMEA 0183 v2.3 и V4.x

UART: 4800 bps N,8,1;

GGA, GLL, GSA, GSV, RMC, VTG, TXT

SBAS Поддержка

WAAS, EGNOS, MSAS

RTCM 2,3

Сообщения 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 3, 9,

Динамики

<4g

: Согласно GNSS IC spec с использованием GPS и ГЛОНАСС

Electricaldata

Питание

3,3 ~ 5,0 V

Мощность потребления

40мА/среднее отслеживание (TTL)

Резервный источник питания

1,4 ~ 3,6 V

15uA

TTL ввода/вывода

VIH: 2,31 ~ 3,8 в, VIL: 0 ~ 0,66 в

V: & iexcl;Ý2.8V, V & iexcl;Ü0.4V

USB порты ввода/вывода

VIH: 2,0 ~ 3,3 V, VIL: 0 ~ 0,8 V

VOH: & iexcl;Ý2.8V, VOL & iexcl; ① 0,3 V

Протоколы

NMEA, u-blox Binary

Данные об окружающей среде

Рабочая температура

-40 ~ 85, кроме

Аккумулятор: -20 ~ 60

Температура хранения

-40 ~ 85, кроме

Аккумулятор: -40 ~ 60

Вибрация

От 5 Гц до 500 Гц, 5g

Шок

Половина синуса 30 г/11 мс
