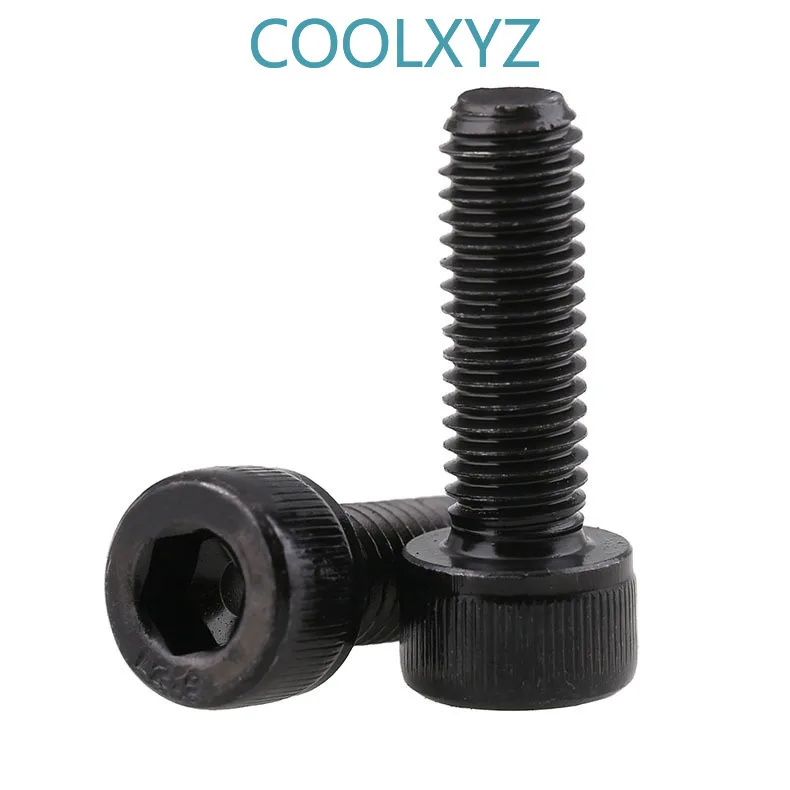

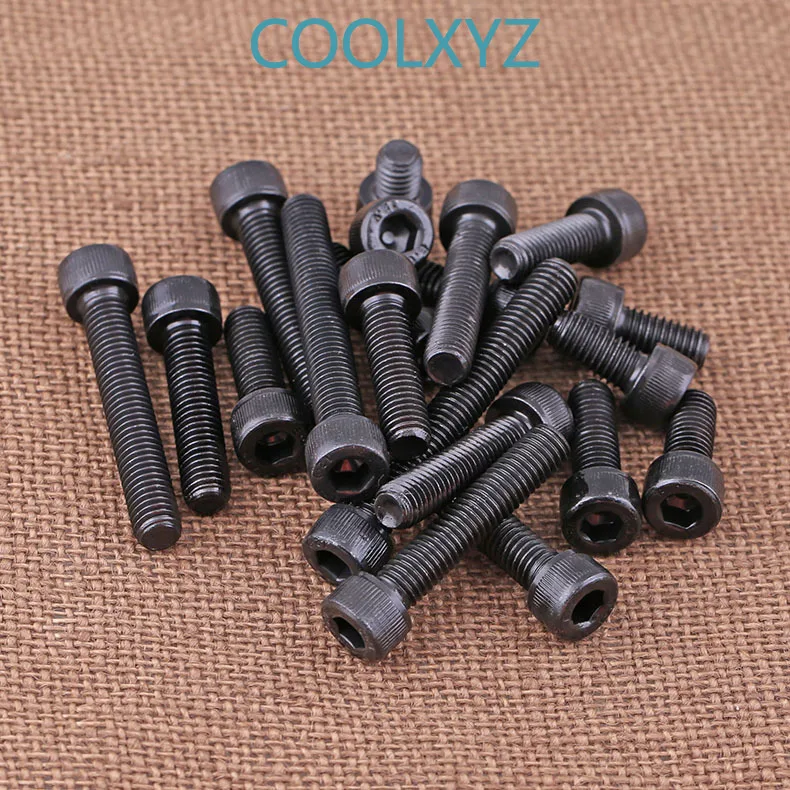

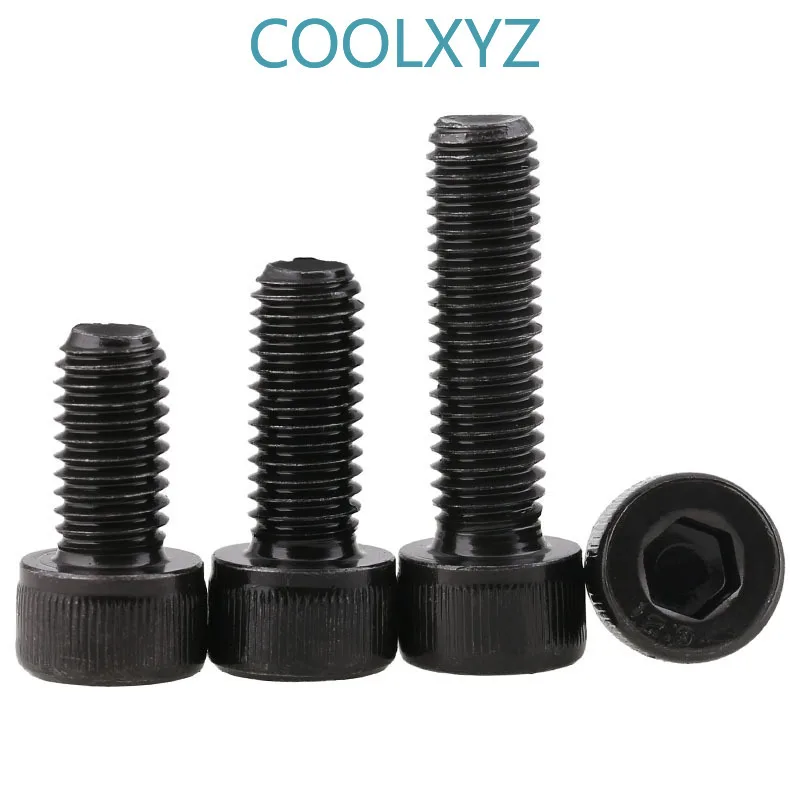

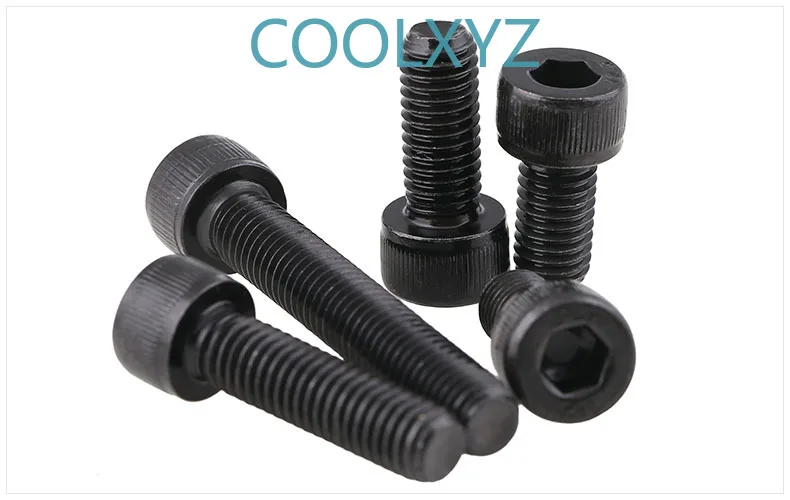

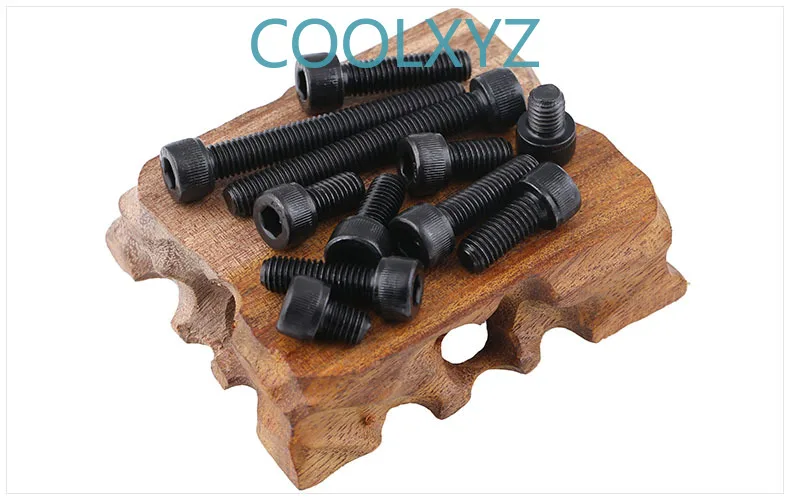

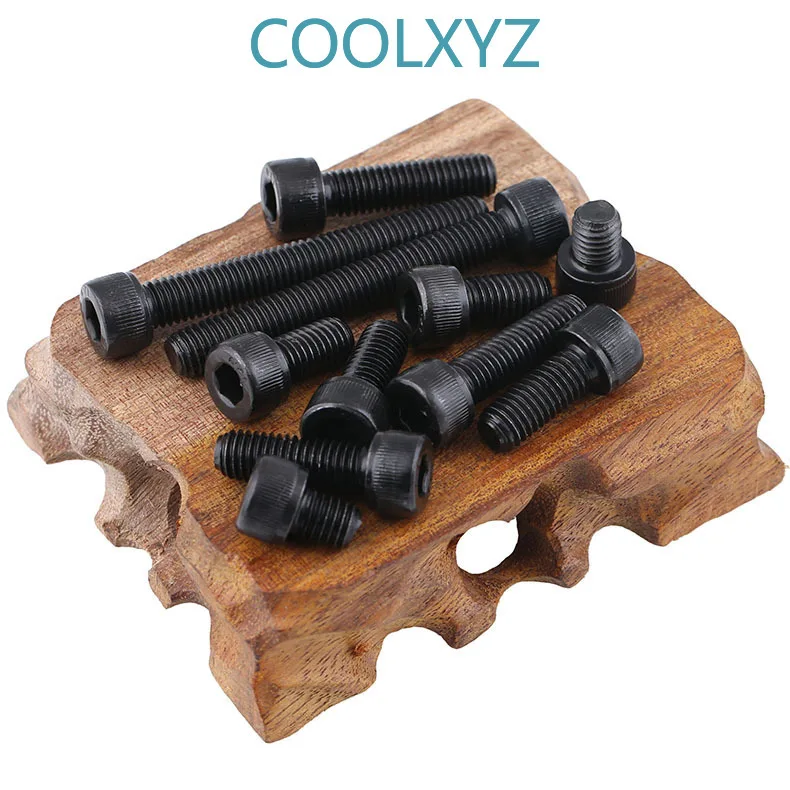

DIN912 Акция класс 12 9 головка шестигранной головки винта Расширенная цилиндра



Бренд БРТ/Барретт Текстура материала 12,9 класс высокой прочности Название Винт с головкой гнезда Обработка поверхности Почернение Стандарт DIN912 Описание упаковки Пластиковый пакет/коробка Размер Например: M6 * 30 (Диаметр резьбы: 6 мм, Длина резьбы: 30 мм), за исключением длины головки Минимум 5 символов

Если есть положительный и отрицательный допуск, справочная Спецификация состоит из D ≤ L (за исключением головки), гаек, плоских шайб, стопорных колец и т. д. размеры: диаметр (толщина) винтов, используемых в сопоставлении.Единица измерения: мм Номинальный диаметр
d Шаг P Dk К s t
Мин Макс. Мин Макс. Мин Макс. Мин M1.4 0,3 2,74 2,46 1,4 1,26 1,36 1,32 0,6 M1.6 0,35 3,14 2,86 1,6 1,46 1,56 1,52 0,7 М2 0,4 3,98 3,62 2. 1,86 1,56 1,52 1. M2.5 0,45 4,68 4,32 2,5 2,36 2,06 2,02 1,1 М3 0,5 5,68 5,32 3. 2,86 2,58 2,52 1,3 M4 0,7 7,22 6,78 4. 3,82 3,08 3,02 2. M5 0,8 8,72 8,28 5 4,82 4,095 4,02 2,5 M6 1. 10,22 9,78 6 5,7 5,14 5,02 3. M8 1,25/1 13,27 12,73 8 7,64 6,14 6,02 4. M10 1,5/1,25/1 16,27 15,73 10 9,64 8,175 8,025 5 M12 1,75/1,5/1,25 18,27 17,73 12 11,57 10,18 10,025 6 M14 2/1. 5 21,33 20,67 14 12,57 12,21 12,032 7 M16 2/1. 5 24,33 23,67 16 15,57 14,21 14,032 8 M18 2,5/2/1. 5 27,33 26,67 18 17,57 14,21 14,032 9 M20 2,5/2/1. 5 30,33 19,67 20 19,48 17,23 17,05 10 M22 2,5/2/1. 5 33,39 32,61 22 21,48 17,23 17,05 11 M24 3/2 36,36 35,61 24 23,48 19,28 19,065 12 M27 3/2 40,39 39,61 27 26,48 19,28 19,065 13,5 M30 3,5/2 45,39 44,61 30 29,48 22,28 22,065 15,6
