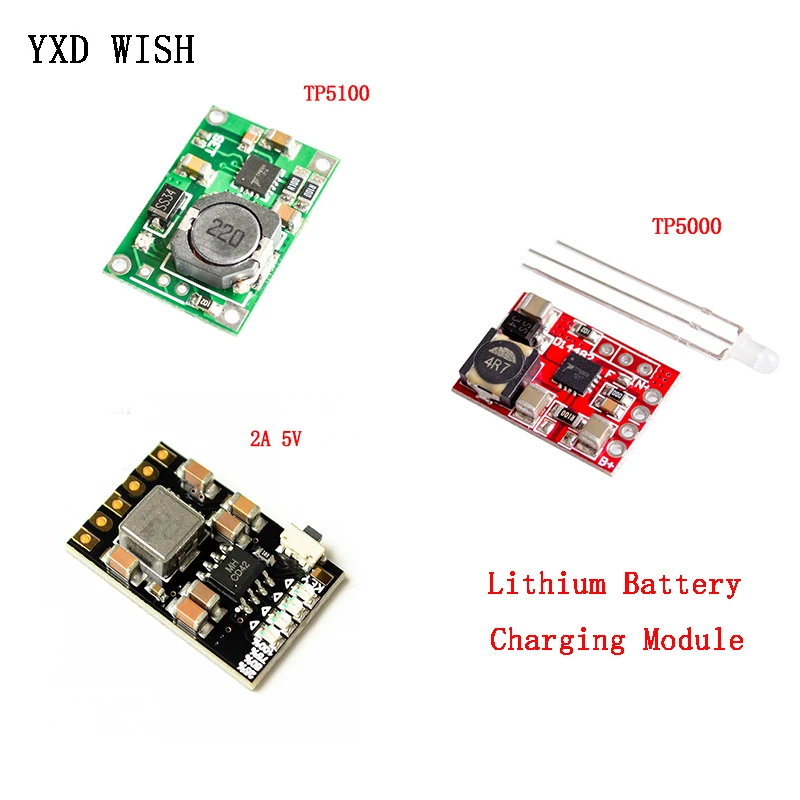

5 шт. блок питания TP5100 для управления зарядкой TP5000 1A 2A совместим с 4 2 в 8 одна

TP5000 Параметры продукта:

TP5000 литий-ионный аккумулятор литий-железо-фосфатный аккумулятор 1A тока 4,2/3,6 V
Функция: заряжайте литиевую батарею и литий-железо-фосфатную батарею. Полный самоостановки. Красный и зеленый Двойные огни.

Использование: TP4056 4057 плата зарядки является одинаковым.
1. Литиевый аккумулятор должен быть подключен только к источнику питания 5 В, а выход B + B-может быть подключен к батарее. Красный светильник включен во время зарядки, и аккумулятор полностью заряжен. Зеленый светильник включен после зарядки.
2, для литий-железо-фосфатный аккумулятор 3,6 V, просто паяльник, чтобы открыть банку точка между двумя тормозные колодки. Метод подключения аккумуляторной батареи остается неизменным, как описано выше. Если вам нужно изменить заряд до 4,2 V литиевая батарея, используйте коврик для припоя его обратно.


Введение продукта:

Преимущества: Переключение режима buck, эффективность выше, чем линейная цепь зарядки, и тепло намного меньше. Ток зарядки составляет 1 А и поддерживается на 1 А во время постоянной зарядки. Дополнительное рассеивание тепла не требуется, что уменьшает воздействие тепла на зарядный ток. Сократить время зарядки. Дополнительный литий-ионный Литий-полимерный аккумулятор или литий-железо-фосфатный аккумулятор можно изменить только с помощью одной перемычки.

Параметр:
Вход: 4,5-9V
Выход напряжение: 4,2 V/3,6 V плюс или минус 1% (Совета по умолчанию литий-ионный аккумулятор 4,2 V)
Выходной ток: по умолчанию 1A
После тестирования эффективности, он будет подробно описан. Если покупатель проверяет эффективность, не рекомендуется тестировать напряжение клеммы аккумулятора. Пожалуйста, не используйте Rs отбора проб 0,1 ohm Сопротивление испытание. В тесте Входная мощность близка к печатной плате, и уменьшение длины соединения будет иметь тест эффективности. Воздействия, рекомендуется увеличить тест на емкость на входе. Тест напряжения и тока показывает, что измеритель тока с точностью шнура не рекомендуется считывать цифровой дисплей источника питания напрямую. Текущий тест может быть непосредственно соединен в серии с положительным электродом батареи. Стоит только для того, чтобы убедиться, что аккумулятор тестируется ниже 3,9 V используется технология с применением большой-весы амперметр.

Особенности:
Вся версия использует драгоценные cermet конденсаторы, X7R температурные характеристики, производительность + Безопасность + стабильность намного превышает Танталовые Конденсаторы!

Медная Полоса 5А с высоким током, индуктивность небольшого объема, полностью закрытые магнитные низкие потери и низкие помехи!

Одностороннее монтажное устройство, в целом 4 мм ультра-тонкий, небольшой площади, хорошая теплоотдача, легко установить и Вставить радиатор на спине

Основываясь на DC-DC buck, эффективность намного выше, чем у линейной цепи зарядки, и тепло намного меньше. Зарядный ток-1А, но входной ток-всего около 0,7a.

Дополнительный литий-железо-фосфатный аккумулятор или обычный литий-ионный/литий-полимерный аккумулятор, можно установить только один джемпер

Маленький размер, 1 размер для волос, 1A зарядка без дополнительного тепла

С защитой от перегрева, перегрев автоматически уменьшит ток, чтобы предотвратить выгорание

Полностраничный Высокоточный резистор, Наиболее стабильная температурная характеристика полноразмерного 1210 драгоценного металла многослойный керамический конденсатор X7R

Полностью автономный, двухцветный индикатор состояния заряда

Вход: 4,5-9V (рекомендуется не должна превышать 7V)

Выход напряжение: 4,2 V/3,6 V плюс или минус 1% Перемычка выбора

Выходной ток: по умолчанию 1A может быть настроен 0.5-2A, больше 1.5A нужно добавить тепло

4 клеммных блока, 2 входа, 2 батареи и положение пайки со встроенным светодиодный

Инструкции:

В комплект входит красный, зеленый или красно-зеленый светодиодный индикатор. Вы должны самостоятельно припаять его к цепи. Как показано на рисунке фигурка малыша, в середине самой длинной стопы средние и длинные ноги находятся близко к чипу, а самая короткая-близко к внешней стороне.

В источника питания является прекращеной с 4,5-7V источника питания. Ток больше, чем ток зарядки. В это время включен зеленый светильник.

Батарея прекращается с литиевой батареей или литиевой фосфатной батареей железа. Если аккумулятор необходимо зарядить, он станет красным.

Если вам нужно отрегулировать ток, измените необходимый ток на токовый резистор выборки. Отбора проб напряжения 0,1 V, сила тока = 0,1/сопротивление соотношение цена/качество

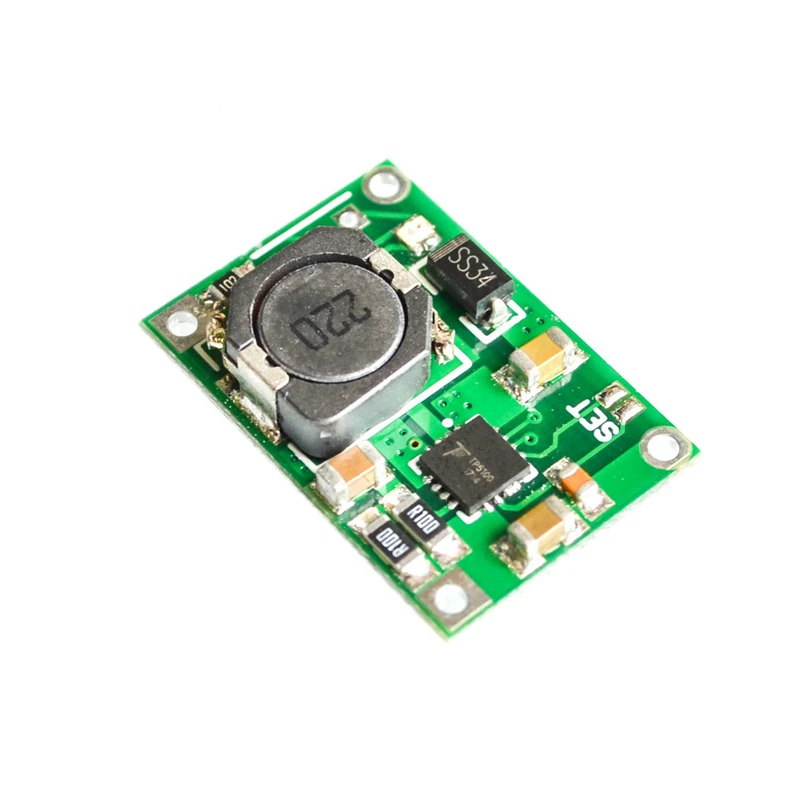

Схема была пайки с 0,1 Ом резистор и есть вакансия

Вакансия припаивается с 0,2 Ом резистор и ток установлен 1.5A.

Вакансия припаивается с 0,1 Ом резистор и ток установлен 2A.

Удалите оригинальную R100 (0,1 Ом), припоя в 0,2 Ом резистор, набор ток 0.5A

Рекомендуется установить радиатор с зарядным током больше 1 А.

Если вам нужно, чтобы зарядить обычный литиевая батарея (3,6 или 3,7 V. 4,2 V Напряжение запирания), пожалуйста, перейдите по ссылке на припоя на плате F.

Если вам нужны литий-железо-фосфатный аккумулятор (3,2 V. Отсечки напряжение 3,6 V), пожалуйста, снимите припоя по стандарту F припоя.
