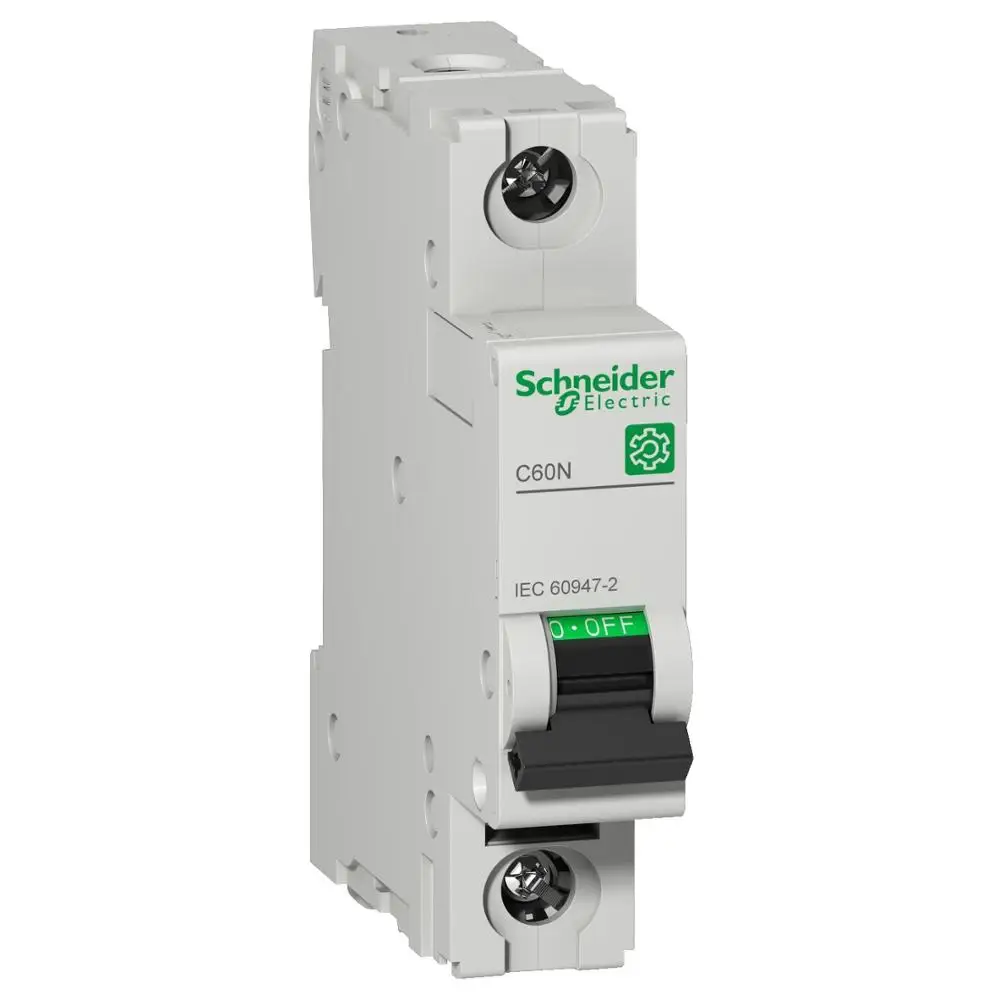

Миниатюрный автоматический выключатель AC 1P защита от распределения C60N кривая

M9F10116

Основная информация

Серия продуктов Мульти 9 Наименование товара Multi 9 C60 Тип товара Миниатюрный выключатель Наименование товара C60N Приложения Защита распределения Количество полюсов 1P Количество защитных полюсов 1 Номинальный ток [дюйм] 16 A при 50 ° C в соответствии с EN / IEC 60947-2 Тип сети DC AC Тип выпуска Тепломагнитный Кривая поездки Б Разрывная способность 15 кА Icu при <= 72 В постоянного тока в соответствии с EN / IEC 60947-2 10 ка Icu в 240 V AC 50/60Hz L / N в соответствии с EN / IEC 60947-2 3 kA Icu в 415 V AC 50/60Hz L / N в соответствии с EN / IEC 60947-2 Категория использования Класс переменного тока в соответствии с EN / IEC 60947-2 Функция изоляции Применимо в соответствии с EN / IEC 60947-2 Стандартный EN / IEC 60947-2 Сертифицированный продукт Вас CCC Дополнительная информация Частота сети 50/60 Гц Номинальное рабочее напряжение [Ue] 240 V AC 50/60Hz L / N 415 V AC 50/60Hz L / N <= 72 В постоянного тока Ограничение времени отключения магнитного переключателя 4 x In +/- 20% AC 5,7 x In +/- 20% DC Используйте разрывную способность [Ics] 7,5 kA 75% в соответствии с EN / IEC 60947-2-240 V AC 50/60 Гц 2,25 kA 75% в соответствии с EN / IEC 60947-2-415 V AC 50/60 Гц 15 kA 100% в соответствии с EN / IEC 60947-2-<= 72 В постоянного тока Номинальное напряжение изоляции [Ui] 500 В переменного тока 50/60 Гц в соответствии с EN / IEC 60947-2 Номинальное импульсное выдерживаемое напряжение [Uimp] 6 кв в соответствии с EN / IEC 60947-2 Индикация контактного положения Есть Тип управления Ручка Индикация локального сигнала Индикатор ВКЛ/ВЫКЛ Тип установки Фиксирующий замок Способ установки Монтаж на DIN рейку Ширина (несколько 9 мм) 2 Высота 81 мм Ширина 18 мм Глубина 72 мм Вес изделия 0,12 кг Цвет Серый Механическая жизнь 20000 раз Электрическая жизнь 10000 раз Навесное устройство Блокируемый Емкость проводки Туннельный терминал (верхний или нижний) 1. .. 25 мм²-одножильный Туннельный терминал (верхний или нижний) 1. .. 25 мм²-гибкий шнур Туннельный терминал (верхний или нижний) 1. .. 25 мм²-гибкий шнур с наконечником Длина зачистки 14 мм для подключения верхней или нижней проводки Затягивающий момент 2 Н. М верхняя или Нижняя проводка Защита от утечки тока (Требуется) дополнительная сборка Окружение Рассеивание тепла 2,5 Вт при 240 В-16 А Уровень защиты IP IP20 в соответствии с IEC 60529 IP40 (модульный корпус) в соответствии с IEC 60529 Степень загрязнения 3 в соответствии с EN / IEC 60947-2 Категория перенапряжения IV Влажная термостойкость 2 в соответствии с IEC 60068-1 Относительная влажность 95% при 55 ° C Температура окружающей среды -30. .. 70 ° C Температура хранения окружающей среды -40… 80 ° C
