Универсальный программатор XGecu T56 мощный с поддержкой или вспышкой/NAND Flash /

Размер:12,9 см x 8,5 см x 2,9 см

Супер производительность супер скорость супер маленький портативный Холодный внешний вид низкое энергопотребление супер стабильность 1. Поддержка чипа:

База TL866II Plus добавить поддержку Nor Flash / NAND Flash / EMMC
TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221
Начальная версия: IC поддерживается: 20900 + шт

2. Параметры программиста

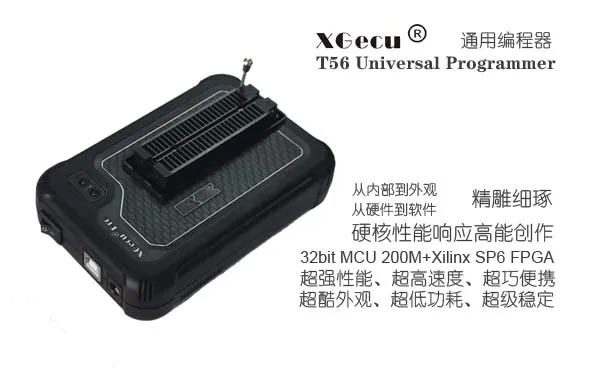

(1). 32-битный MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц трансмиссия

(2). 56 pin полный привод IO дизайн. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность.

(3). Стабильная и надежная 8 булавки в короткого замыкания для программирования интерфейса, провод Lehgth составляет более 30 см,
И он может надежно общаться на частоте 25 МГц.
25 серий/EMMC программирование в цепи с максимальной тактовой частотой 40 МГц-50 МГц

(4). VCC напряжение 1,2-6,5 V 64 регулируемые уровни,
VPP напряжение 6,5-алюминиевая крышка, 25В 64 регулируемые уровни.
IO напряжение сигнала связи непрерывно регулируемое 1,2 V-3,6 V
VCC 120MA-320MA защита от перегрузки по току постоянно регулируется
VPP 120 мА защита от перегрузки по току.

(5). Потребляемая мощность: 5 в <500 мА. Все чипы не требуют внешнего источника питания.
Он может быть подключен к внешнего источника питания 5V-5,5 V 500MA для канале имеется несколько программирования.
Внешняя мощность может питаться от зарядного устройства мобильного телефона, можно увидеть везде.
Программатор имеет множественную защиту для внешнего источника питания:
Защита от перенапряжения/защита обратного соединения/Защита от перегрузки по току/Подсказка низкого напряжения.

(6). Напишите памяти на носителе EMMC Скорость: 12 МБ/с.-25 МБ/с.
Скорость чтения EMMC: 14 МБ/с./с-45 МБ/с./с в 2-5 раз быстрее, чем у аналогичных программистов.
(Это важно для чипов большой емкости, 64 ГБ чипы EMMC,
Если 10 МБ/с./с (средний программист не может достичь 10 МБ/с./с) Чтение занимает 6400 секунд,
T56 обычно достигает более 20 МБ/с., до 3000 секунд)
Способность обрабатывать чрезвычайно высокие скорости, что означает, что аппаратное обеспечение программиста имеет большую стабильность на более низких скоростях

(7). Открытая функция самопроверки, самопроверка каждого VPP/VCC /GND/IO


3. Функция программирования EMMC специальное введение


(1). Большинство функций EMMC программиста, который может выполнять одну из ключевых операций массового производства на EMMC
(Также может быть запрограммирован с 4 машинами в одном компьютере)
Загружайте файлы проекта, загружайте все параметры сразу и напрямую программируйте.
Скорость чтения и записи до 12 МБ/с.-45 МБ/с.

(2). Введение функции EMMC

2,1: функция анализа: Анализ содержимого оригинального чипа и отображение следующих результатов:

Информация о производстве микросхем дисплея
Визуальный дисплей использования чипа до 8 разделов
Каждый раздел показывает, защищен ли он от записи, можно читать, можно переписать или удалить
Показывает, является ли весь чип временно или постоянно защищенным
Показать, защищен ли чип паролем
Показать ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать в RPMB.
Показать другие важные параметры ECSD/CSD/CID

Вы также можете прочитать ECSD / CSD / CID файл в этот программист для ввода анализа нагрузки
Также можно выполнить общий анализ файлов ECSD, читаемых другими программами

2,2: функции чтения/записи (все функции могут быть завершены с помощью одной кнопки)

Чтение CID / CSD / ECSD.
Ясная полная-чиповая временная защита записи перед программированием
Четкие временные группы защиты записи перед программированием
Удалите чип перед программированием
Перед программированием проверьте чип
Программирование 32-битный ключа проверки подлинности
Проверка паролей чипа
Config Partiton
Чтение и программирование в BOOT1
Чтение и программирование на BOOT2
Чтение и программирование в RPMB
Чтение и программирование в GP1
Чтение и программирование в GP2
Чтение и программирование в GP3
Чтение и программирование в GP4
Чтение и программирование пользовательских данных (область пользователя)
Настройка временных групп защиты записи
Установка постоянных групп защиты записи
Настройка пароля (или Сброс пароля)
Программирование ECSD
Программирование CSD
Автоматическая проверка всех вышеуказанных операций после программирования

(3) . Функция программирования ISP in-circuit

3,1 ультра-высокая стабильность ISP программирование в цепи, длина провода может быть до 25 см, рабочая частота 25 МГц, надежная работа,
Если длина не превышает 10 см, ее можно использовать при частоте 40-50 МГц.
3,2 ISP также может использовать 4-битный режим, скорость работы увеличивается до 4 раз

(4) . Другие функции EMMC

1. Рабочая частота и рабочее напряжение EMMC можно регулировать вручную.
2. Данные области пользователя можно читать и записывать в нескольких файлах.
3. Если есть пароль При стирании, это заставит стереть
4. Пароль может использовать обычный пароль или зашифрованный пароль SHA1
5. Значение ECSD / CSD может быть загружено из файла ECSD_CSD или вручную установлено пользователем
6. Игнорируйте ошибки CRC во время чтения
7. Дополнительная автоматическая проверка после завершения работы по чтению.
8. Информация об устройстве включает в себя карту высокой четкости и ISP проводку
9. EMMC имеет отображение скорости в реальном времени во время операций чтения и записи, а окончательный Средний дисплей скорости

(5). Адаптер EMMC и ISP соединение

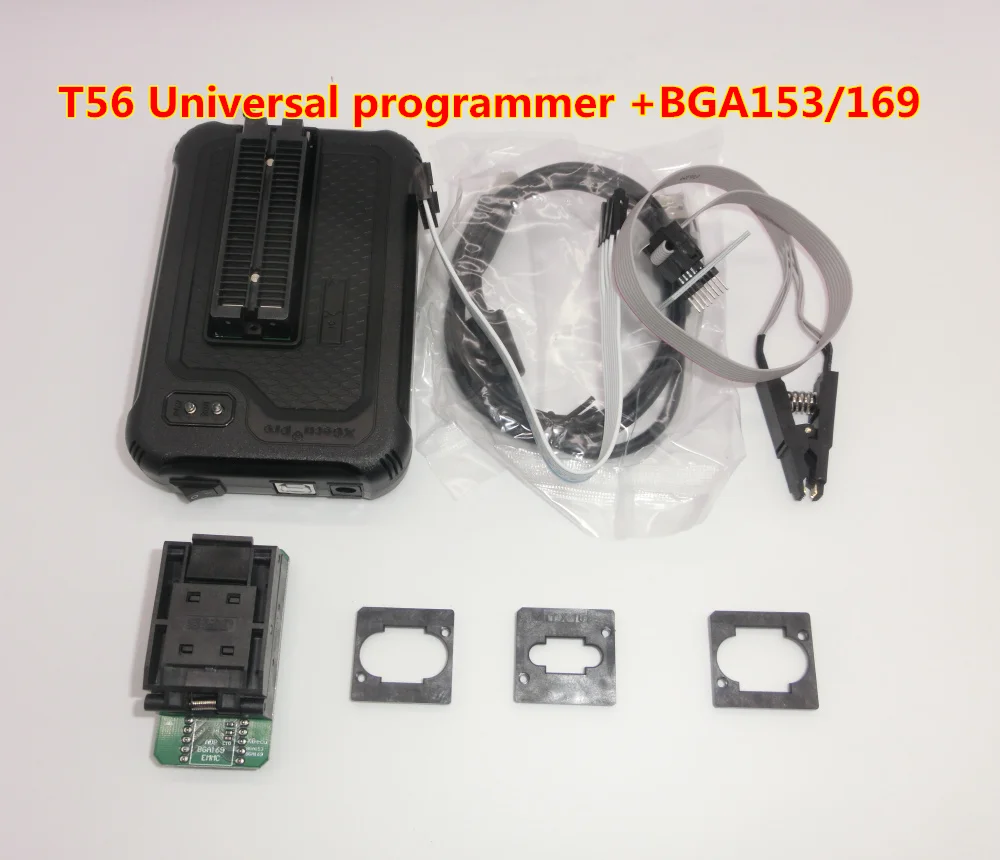

BGA153/169

EMMC ISP 4 бит или 1 бит

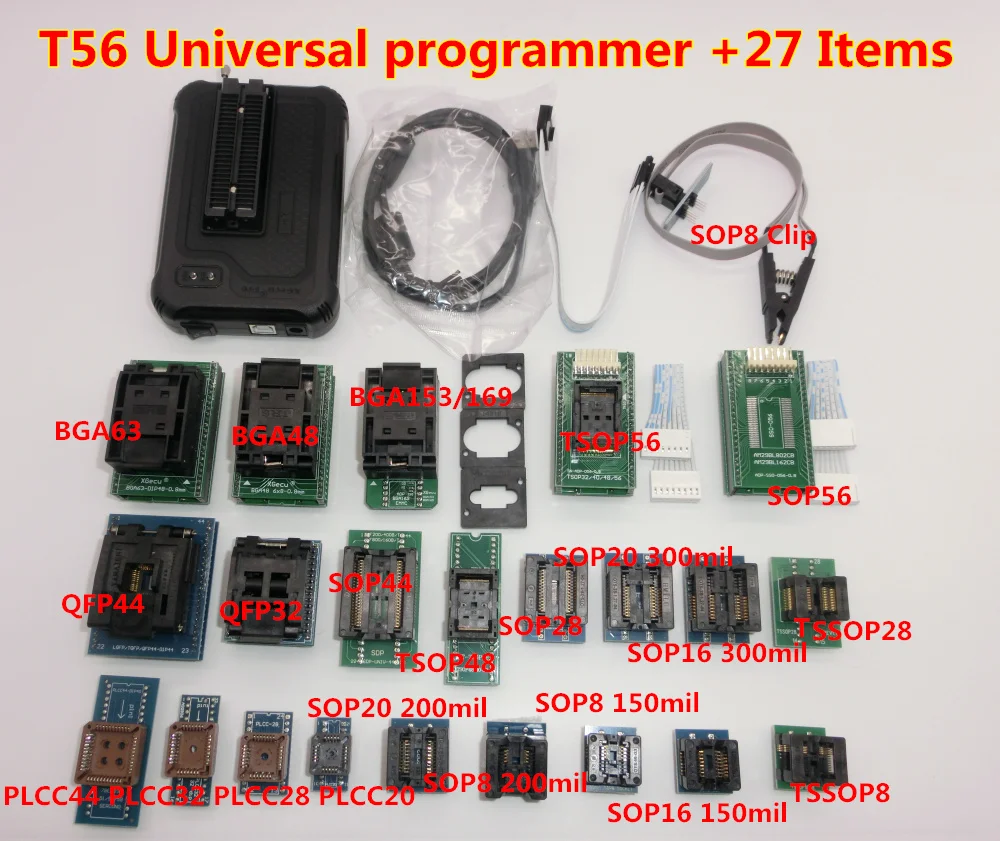

4. Иллюстрация других адаптеров, используемых программистом

XGecu T56 programmer-это 56-контактный полноприводный программист, который является общим для всех чипов в той же посылка в пределах 56 контактов.Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена к контактному номеру чипа

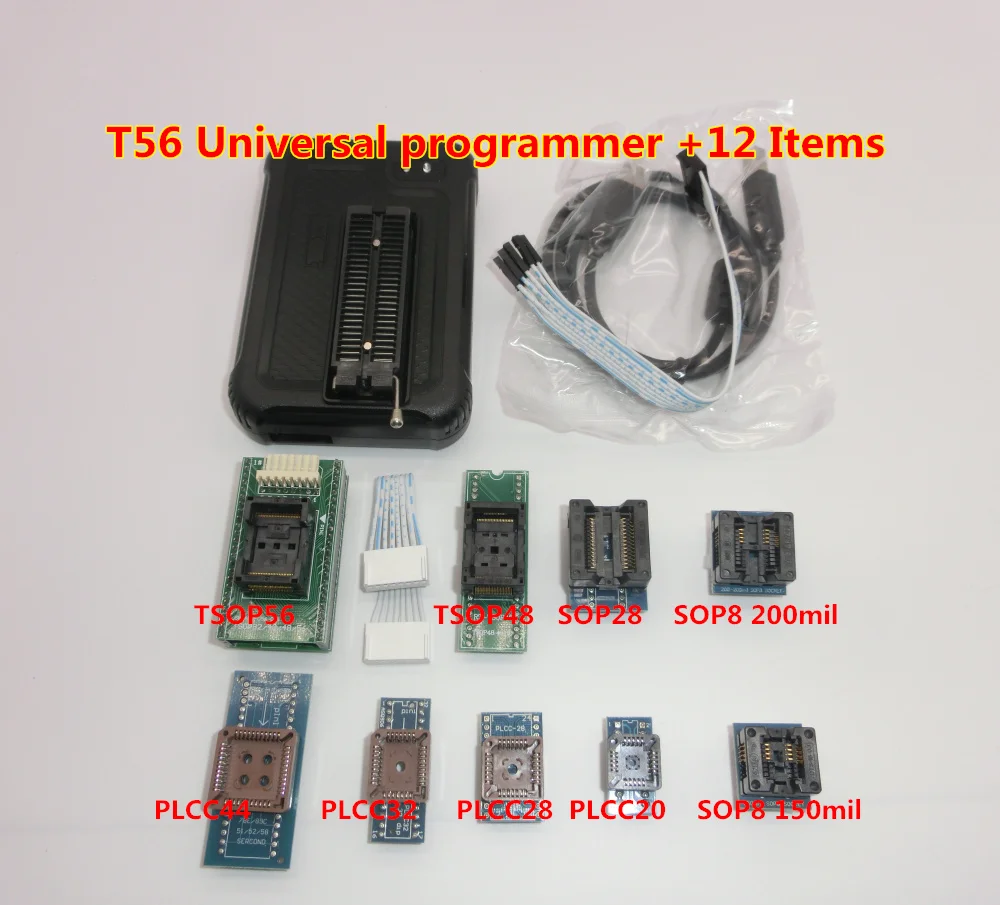

TSOP32/TSOP40/TSOP48Для всех ICs

TSOP32/TSOP40/TSOP48/TSOP56Для всех ICs

PLCC32

PLCC44

TQFP44

BGA48

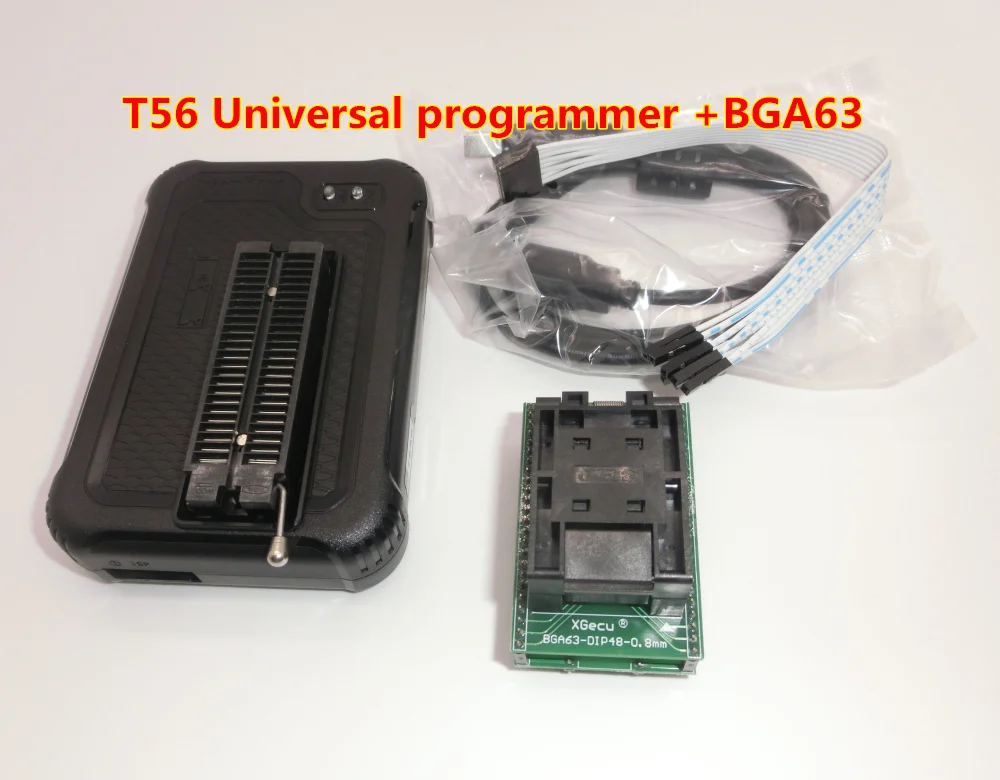

BGA63

BGA64

SOP44

TQFP32

5.Ожидание обновления

Нет лучшего, только лучше. Этот программист был разработан и протестирован в течение длительного времени,И эти функции были довольно хорошими. Из-за большой рабочей нагрузки, это займет больше времени, чтобы улучшить Мы будем улучшать следующее: 1. (планируется завершить к 2020.5.31) Повторная Настройка алгоритма NAND chip для увеличения скорости чтения до более 20 МБ/с. Добавьте функцию автоматической идентификации чипа NAND Добавить поддержку для чипов серии 25 NAND Поддержка функций программирования NAND mutipile (4 машины на одном компьютере) 2. (планируется завершить к 2020.6.5) <Пользовательский чип> Функция 3. Поддержка микрокомпьютера --- теперь поддерживает только некоторые микрокомпьютеры PIC (Планируют добавить все MCUs, поддерживаемые TL866II Plus до 2020.6.30) 4. Функция тестирования логического чипа 74s (время: не определяется) 5. Повторно Настройте алгоритм программирования для 25 чипов серии FLASH большой емкости. Повышение скорости чтения до более чем 10 МБ/с. (время: не установлено)
