Экспорт E переменного тока 3 полюсный Реле тепловой перегрузки 0.25A 4A В 50 60 Гц один

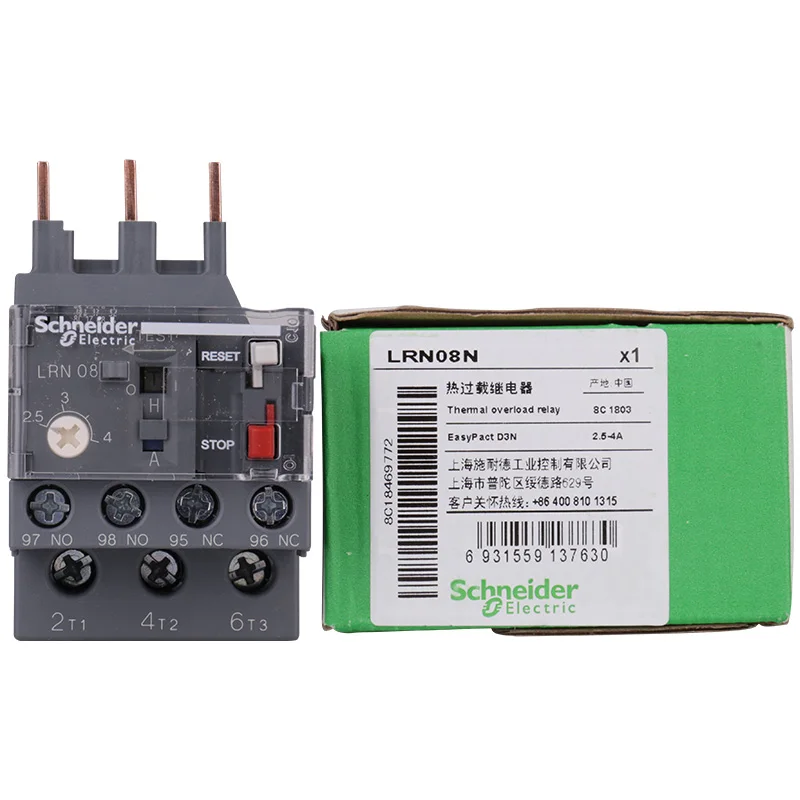

LRN08N

Основная информация Серия товаров EasyPact Название продукта EasyPact D3N Тип продукта E тип 3-полюсное тепловое реле перегрузки Короткое название продукта LRN Применение реле Защита двигателя Чувствительность потери фазы Ток Отключения: однофазный 30%, оставшаяся часть Соответствует IEC 60947-4-1 Цвет Серый (RAL 7011) Дополнительная информация Объем продукции LC1N06. .. 38 Область применения EasyPact D3N LC1N Тип сети Переменный ток Частота сети 50. .. 60 Гц Метод установки Под контактором Напольное крепление, со специальными аксессуарами Рельсовая установка, со специальными аксессуарами Класс переключателя с горячим выпуском Класс 10A Соответствует IEC 60947-4-1 Функция индикации сигнала Релейный индикатор хода Диапазон настройки реле 2,5… 4 A Порог поездки 1,14 ± 0,06 в соответствии с IEC 60947-4-1 Ударопрочность и вибрация Ударопрочность: 6 gn (11ms) Соответствует IEC 60068-2-7 Ударопрочность: 6 gn Соответствует IEC 60068-2-6 Вспомогательный Тип контакта 1 NO + 1 NC Обычный ток нагрева [Ith] 5 A для цепи сигнала Номинальное рабочее напряжение [Ue] <= 690 В переменного тока Предохранители, используемые с реле 10 A gG для цепи питания 6 A aM Для цепи питания 5 A gG для сигнальной цепи Номинальное напряжение изоляции [Ui] 690 V Соответствует IEC 60947-4-1 Номинальное импульсное выдерживаемое напряжение [Uimp] 6 кВ Индикация локального сигнала Окно индикации отключения неисправности Тип управления Стоп: красный (кнопочный тип) кнопка Сброс: Зеленая кнопка (push-type) Компенсация температуры -20… 60 °C Емкость проводки Схема питания: затягивание болтов 1, 1,5… 6 мм² выбор кабеля: гибкий шнур без провода Схема питания: затягивание болтов 1 1… 4 мм² выбор кабеля: гибкий шнур с кабельным терминалом Схема питания: затяжка болтов 1 1… 6 мм² выбор кабеля: Жесткий провод без провода Сигнальная схема: затяжка болтов 2 1… 2,5 мм² выбор кабеля: гибкий провод без провода Сигнальная схема: затяжка болтов 2 1… 2,5 мм² выбор кабеля: гибкий шнур с кабельным терминалом Сигнальная схема: крепление болта 2 1… 2,5 мм² выбор кабеля: Жесткий провод без провода Крутящий момент затяжки 1,7 Н. М затягивается болтами Высота 44,5 мм Ширина 45 мм Глубина 70 мм Вес продукта 0,124 кг Окружение Стандарты соответствуют ГБ 14048 IEC 60947-4-1 Сертифицированный продукт CCC Соответствует директивам REACH RoHS Защитные меры Соответствует IEC 60068 Уровень защиты IP IP20 Соответствует IEC 60529 Температура окружающей среды -20… 60 ° C без снятия давления, соответствующей IEC 60947-4-1 -20… 70 ° C с дерингом Температура хранения -60… 80 °C Огнестойкость и аномальное высокотемпературное сопротивление 850 ° C Соответствует IEC 60068-2-1 Производительность изоляции 6 кВ при 50 Гц Соответствует IEC 60255-5 Электромагнитная совместимость Импульсное напряжение: 6 кВ Соответствует IEC 60801-5
