Фотоэлектрический поворотный стол TSOAX500TH тепловизор двойного спектра PTZ-камера

Фотоэлектрический поворотный стол TSOAX500TH тепловизор двойного спектра PTZ-камера

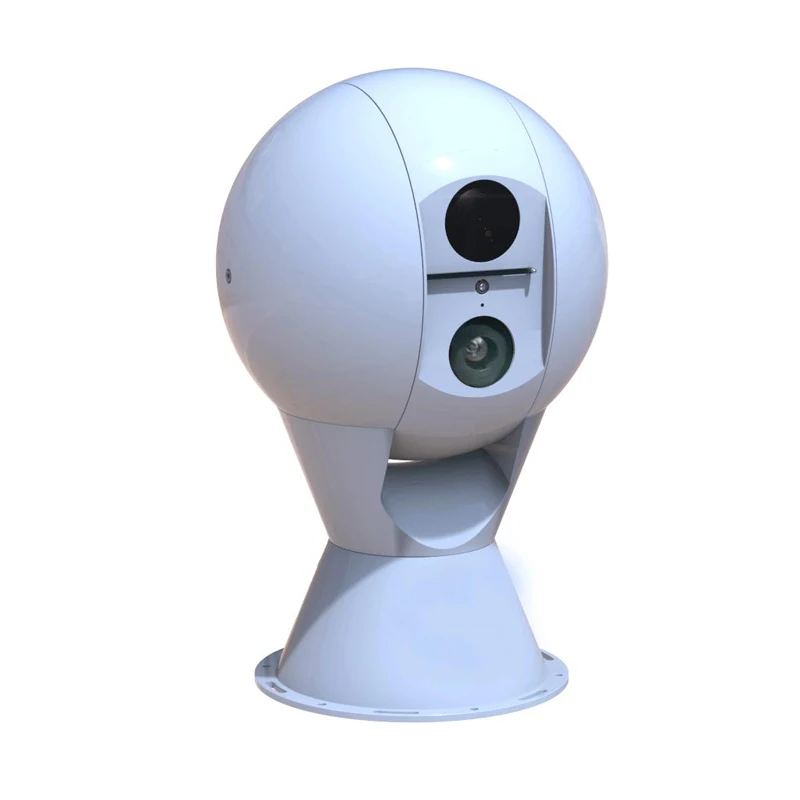

█ Изображение продукта

Ветроустойчивая Шариковая Поворотная система серии JSA-8TSOAX500-это удаленный дневной и ночной мониторинг, разработанный нашей компанией для пограничного мониторинга, мониторинга береговой обороны, мониторинга судового судна, предупреждения лесных пожаров, haihe водный путь, проекты водного хозяйства и другие проекты. Позиционирование, защита от сильного ветра, устойчивость к коррозии морской воды; Используется в суровых условиях, изображение может поддерживать стабильность высокой четкости, отсутствие дрожания; Низкое техническое обслуживание, длительный срок службы. Система серии JSA-8TSOAX500 интегрирует ведущие опто-электромеханические технологии в нескольких отраслях промышленности, интегрирует высокоточную сверхмощную систему питания, инфракрасную тепловизионную технологию, инфракрасную технологию визуализации запотевания, герметизация и металлическая Антикоррозийная технология, предназначенная для специальных применений. JSA-8TSOAX500 продукты серии имеют почти Глобальный внешний вид, плотную структуру и очень хорошую устойчивость к ветру. Независимо от того, в ветреной среде или в процессе движения, изображение всегда может быть стабильным, без дрожания и без помех, и изображение не трясется и не трясется при запуске и торможении. Кроме того, система визуализации встроен с оптическим и электронные 3-х уровневый противотуманная фара ближнего света функции, которые могут разумно выбрать противотуманная фара ближнего уровня в зависимости от сложности с защитой от тумана и дымки погодных условий. Вся машина изготовлена из высокопрочного материала из алюминиевого сплава, разработанного в соответствии с классом защиты IP66, множественными мерами защиты, такими как молния и всплеск, интеллектуальная система контроля температуры и сильный канал рассеивания тепла. Она практически не требует технического обслуживания в соответствии с обычные уличные условия и очень подходит для долгосрочной перспективе низкая мониторинг в реальном времени медленно и мелкие цели.

█ Особенности

1. Устойчив к ураганам, изображение может быть устойчивым в урагане 40 м/с; 2. Защита от перенапряжения и защита от молнии, эффективный антирадар 6кВ/3ка; 3. Большой Видимый светильник высокой четкости с датчиком изображения, чувствительность звездного уровня; 4. Энергосберегающий дизайн, подходит для электропитания, таких как солнечная энергия; 5. Глобальный корпус имеет компактную структуру, низкий зазор и тонкую работу; 6. Динамическая интеллектуальная технология шумоподавления, отсутствие шума на изображении, низкий светильник, окружающая среда; 7. PTC переменный нагреватель, чем ниже температура, тем больше мощность, адаптируется к экстремальной холодной погоде; 8. Корпус изготовлен из высокопрочного алюминиевого сплава, с тремя защитными элементами и IP66; 9. Опционально 1080P ~ 4K камера и 384/640 тепловизионное движение или 20 ~ 5000 метров Лазерная интеграция. 10. Принять прецизионную сверхмощную систему питания, которая является стабильной в эксплуатации, чувствительной в ответ и точной в позиционировании;

Size Размер продукта (мм)

█ Технические характеристики

Модель

JSA-8TSOAX500TH1450038450

Камера

Сенсор

1/2.8 "Прогрессивное сканирование CMOS

Максимальное количество пикселей

1920[H]* 1080[V]

Широкий динамический

55dB

BLC

В автоматическом или ручном режиме

Днём и ночью

В автоматическом или ручном режиме

Линзы фокусное расстояние

Мы предоставляем образцы через 14-500 мм

Объектив с несколькими

36X

Минимальная освещенность

Цвет: 0.02Lux; Черный/белый: 0.001Lux

Ультра-широкий динамика

120dB

Автоматический контроль

Автоматический баланс белого, автофокус, автоэкспозиция, Автоматическое шумоподавление, автоматическое усиление контрастности

Термальность изображений

Детектор

Uncooled фокусное расстояние

Шаг пикселя

17μm

Диапазон длин волн

8 ~ 14μm

Разрешение

384*288/50 Гц [дополнительно 640*480/30 Гц]

Температура измерения

Стандарт-20 ° ~ 150 ° [опционально 20 ° ~ 1600 ° ультра-высокая температура модели]; Точность измерения температуры ± 2 °; Чувствительность: ≤ 60mk @ 30 °

Стандартный объектив

50 мм/дополнительные другие характеристики

Кодирования

Главный процессор

HiSilicon

Формат сжатия

H.265/H.265 высокий профиль/MJPEG

Поток параметры

32K ~ 32 Мбит/с

Компрессия звука

G.711/64 Кбит/с

Сеть

Мониторинг телефона

Поддержка Android платформы смартфона или планшета

Сетевой протокол

PPPoE, DHCP, TCP/IP, HTTP, RTP/RTCP, RTSP, UPNP, SMTP, FTP, ONVIF; optional28181

WI-FI

Дополнительная поддержка для 802.11b / g протокол, 2,4 ГГц или военные спутниковый канал

4G/5G

Дополнительный встроенный или внешний модуль EVDO / WCDMA / TD-SCDMA

Сеть Интерфейс

Адаптивный порт Ethernet 10 м/100 м

Сигнализация

Поддержка приобретается отдельно

Управление модель

IE/автономное программное обеспечение управления/NVR/декодер/CMS сервер платформы/третьи вечерние платформы управления

Сетевые информация

Проводная, Опциональная Беспроводная [WIFI / spread spectrum микроволновая печь/4G ~ 5G/спутниковая и т. д.], поддержка SDI / CVI / IP или имитация нескольких смешанных сетей

Интеллигентая (ый)

Проницательность

Дополнительные интеллектуальные модули анализа, такие как сигнальная линия компаньона, обнаружение вторжений, площадь периметра, статистики людей, распознавание лиц, Анализ поведения, отслеживание мишеней, обнаружение пожаров/дыма, обнаружение транспортных средств, обнаружение/Отслеживание кораблей, обнаружение вторжений самолетов и т. Д.

PTZ

Метод загрузки

Сфера встроенный

Скорость вращения

Кастрюля 0,01 ° ~ 45 ° / S; Шаг 0,01 ° ~ 30 ° кадров/с;

Угол поворота

Горизонтальное 0 ~ 360 ° непрерывное вращение; Шаг + 45 ° ~ -45 °;

Предустановленных

128; Предустановка Точность: ± 0,01 °

Автоматический круиз

4, каждый может установить 10 круизных баллов

Автоматическая homing

Можно установить автоматическое время работы; Автоматическое сканирование: 1

Протокол

Pelco-D, Pelco-P опционально

Скорость передачи данных

2400/4800/9600/19200 bps опционально

Связь Интерфейс

RS485 поддерживает возврат углового запроса (опционально RS422, возврат в реальном времени)

Itsit

Вес/защиты

70 кг; IP66

Сопротивление ветра

Скорость ветра обычно работает на 140 км в час и выдерживает максимальную скорость ветра 210 км

Вход напряжения

Ac220в ± 20%, пиковое энергопотребление 150 Вт, среднее энергопотребление ≤ 80 Вт

Мощность потребления

AC220V ± 20% в переменного тока, 50/60 Гц/AC24V ± 20% (опционально) / DC48V ± 20% (опционально) / DC24V ± 20% (опционально)

Обогреватель

Когда температура в машине ниже 5 ° C, PTC нагреватель автоматически включается. Чем ниже температура, тем выше выходная мощность нагрева

Рабочая среда

-35 ℃ ~ 65 ℃; Встроенный прибор контроля температуры

Анти-солевой спрей/азотное наполнение

Между значение рН 6,5-7,2, после того, как непрерывного распыления в течение 48 часов, машина работает нормально, отсутствие заметных изменений на поверхности

█ Применение сценарий

█ Применение топологии

Table Тепловизионная Таблица для измерения расстояния

Table контрольная дистанционная контрольная Таблица соответствия

Обнаружили, что цель [человек, 1,7 м], одно-XX экрана

Фокусное расстояние [мм]

Высота CCD [мм]

Рост человека [М]

Определение лиц других людей [m] 1/4

Различие между мужскими и женскими [М] 1/10

Цель обнаружения [m]1/20

300

4,8

1,7

425

1063

2125

500

4,8

1,7

708

1771

3542

600

4,8

1,7

850

2125

4250

750

4,8

1,7

1063

2656

5313

1000

4,8

1,7

1417

3542

7083

1500

4,8

1,7

2125

5313

10625

Обнаружили, что цель [автомобиля, 2,3 м], одно-XX экрана

Фокусное расстояние [мм]

Ширина CCD [мм]

Длина автомобиля [М]

Определите модель [m]

Размер разрешения [m]

Цель обнаружения [m]1/20

300

6,4

2,3

431

1078

2156

500

6,4

2,3

719

1797

3594

600

6,4

2,3

863

2156

4313

750

6,4

2,3

1078

2695

5391

1000

6,4

2,3

1438

3594

7188

1500

6,4

2,3

2156

5391

10781

Нашли огонь [температура воспламенения, 2,5 м], одно-XX экрана

Фокусное расстояние [мм]

Ширина CCD [мм]

Ширина горы [М]

2,5*2,5 точка Огня [М]

10*10 Точка Огня [М]

50*50 точка Огня [М]

300

6,4

200

3516

14063

70313

500

6,4

200

5859

23438

117188

600

6,4

200

7031

28125

140625

750

6,4

200

8789

35156

175781

1000

6,4

200

11719

46875

234375

1500

6,4

200

17578

70313

351563
