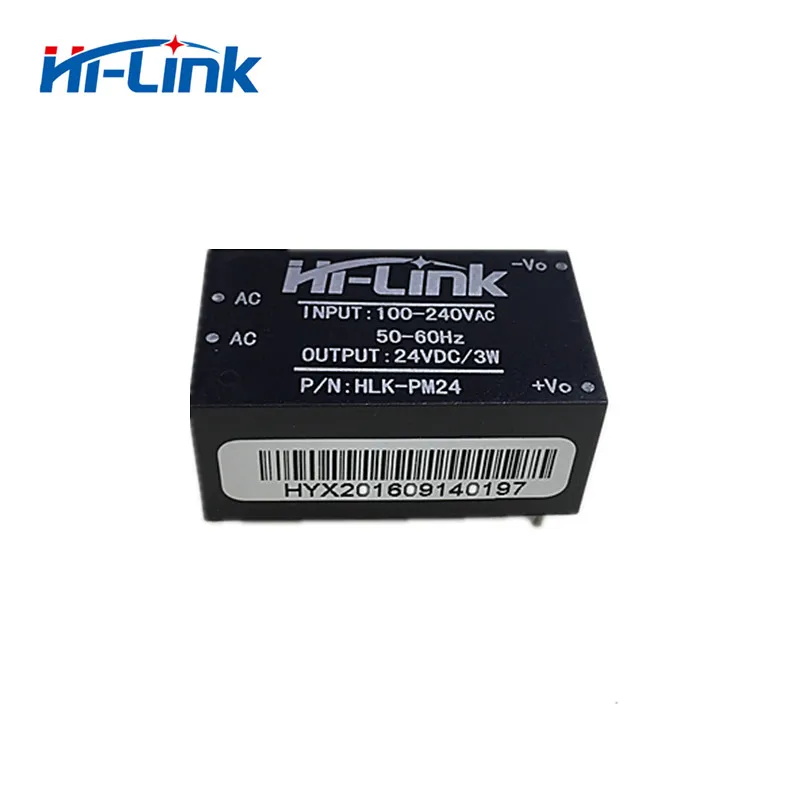

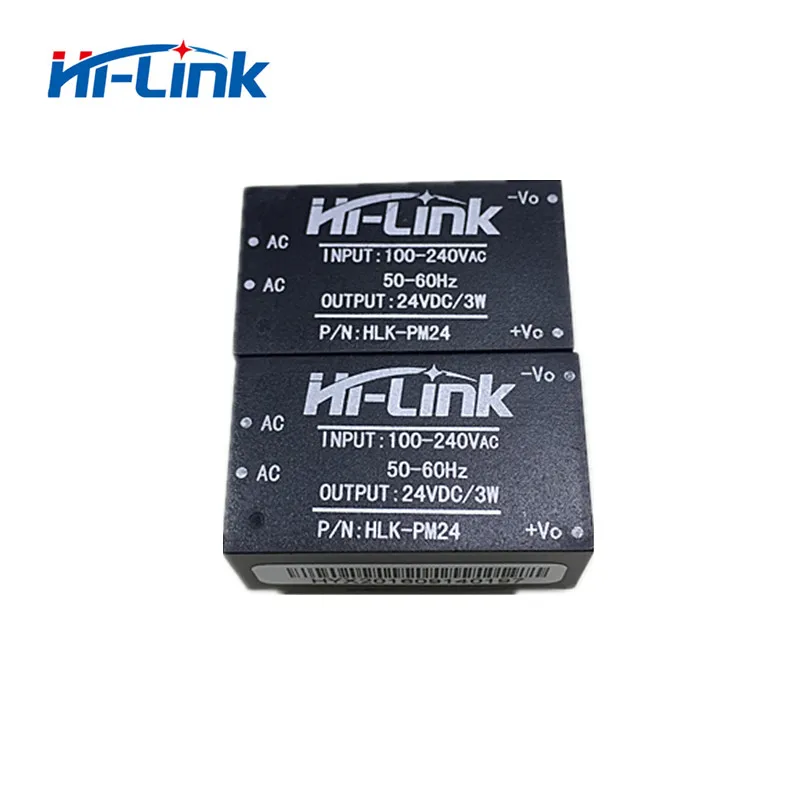

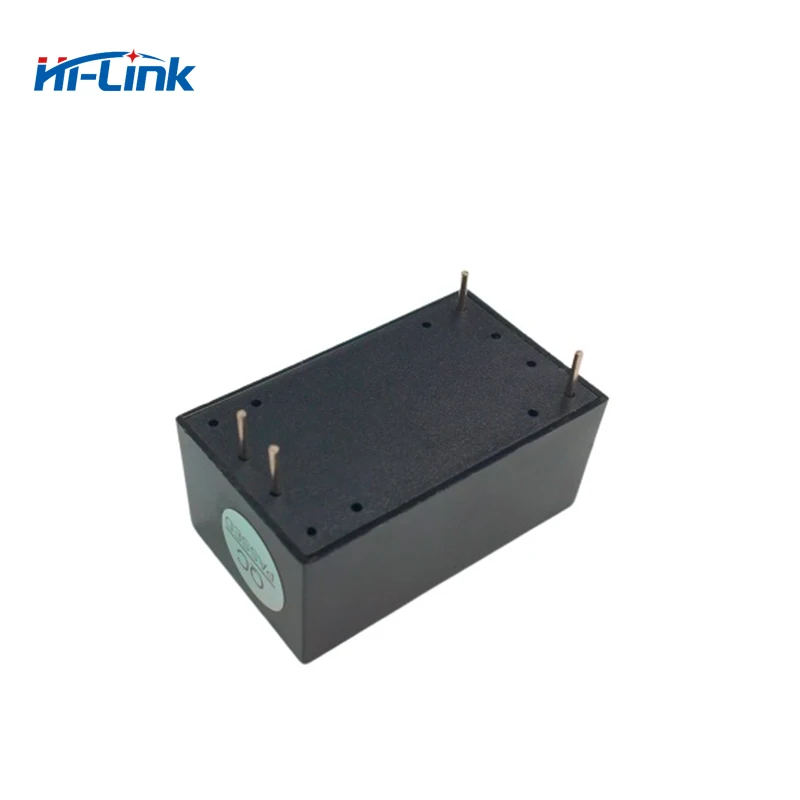

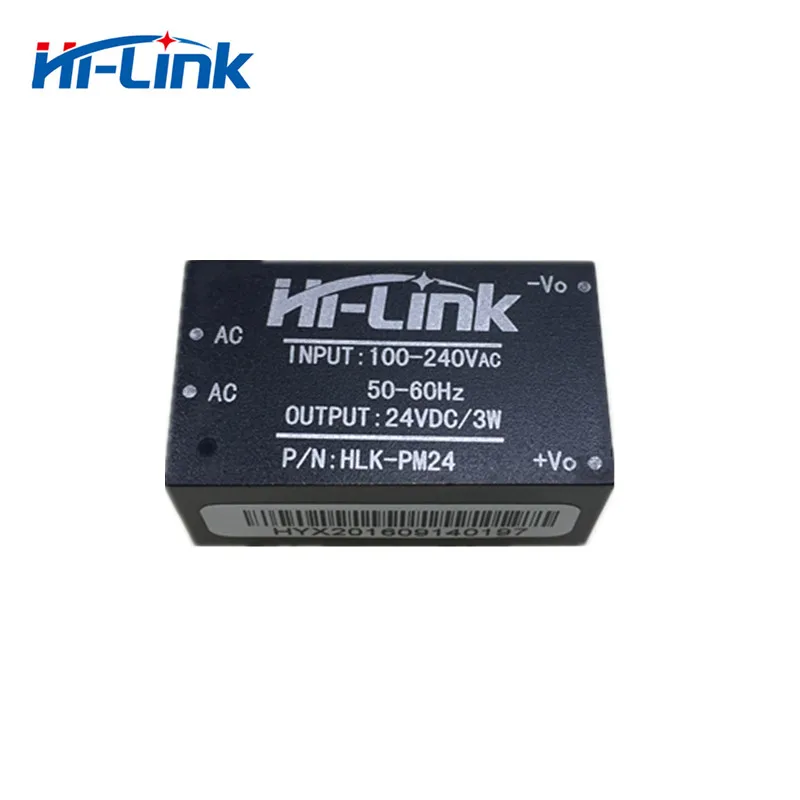

Бесплатная доставка 3 шт./лот AC DC 220В до 24В блок питания мини модуль изолированный

Новейший модуль питания Hi-Link, подходит для устройства управления переключателем smart home, небольшого объема, низкого тока, диапазона входного напряжения, является лучшим выбором умного дома. Особенности продукта: 1. Ультратонкий, миниатюрный 2. Полный вход напряжения (90 ~ 264 В переменного тока) 3. Низкая пульсация и низкий уровень шума 4. Функция защиты от короткого замыкания от перегрузки на выходе 5. Высокая эффективность и плотность мощности 6. Дизайн продукта для удовлетворения требований EMC и тестирования безопасности 7. Низкое энергопотребление, зеленая защита окружающей среды, без потери нагрузки <0,1 Вт Старение и 8.100% нагрузочный тест 9. Соответствует требованиям UL, CE, Гарантийный срок 10,1 года 2. Условия окружающей среды Название проекта Технические индикаторы: один бит Рабочая температура: - 20-60 + градусов Температура хранения: + 80-40 градусов Относительная влажность: 5-95% Способ охлаждения: Естественное охлаждение Атмосферное давление: 80-106 кПа Высота: 2000 м или меньше Вибрация Коэффициент вибрации 10 ~ 500 Гц, 2 G10 мин. / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z 3. Электрические характеристики 1. Входные характеристики (тест) при комнатной температуре. Название проекта Технические требования: один бит Номинальное входное напряжение: 100-100.VAc Диапазон входного напряжения: 90-90.VAc Максимальный входной ток: 0,2 или менее a. Входной импульсный ток; 10 или менее a. Максимальное входное напряжение: 270 или менее в переменного тока Мягкий пуск на входе: 50 или менее мс Эффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более % Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более % Долгосрочная надежность: MTBF 100000 или более H. Без нагрузки Номинальное выходное напряжение: + 5 + / -0,1 В постоянного тока Полное Номинальное выходное напряжение: + 5 + / -0,2 В постоянного тока A Короткий Максимальный выходной ток: P 1000 мА Максимальный выходной ток в течение длительного времени: P 600 ma Регулирование напряжения: + / -0,2% Регулирование нагрузки: + / -0,5% Выходная пульсация и шум: (mVp - p) 50 или менее Номинальное входное напряжение и выходная нагрузка. С 20 МГц пропускной способностью осциллографа, Нагрузочный и 10 мкФ и 0,1 мкФ тест емкости. МВ Переключающая машина overshoot (Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VO Защита от перегрузки по току Выходная Максимальная нагрузка 150-200% А. Защита от короткого замыкания на выходе Непосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления 4. Особенности безопасности: 4,1 дизайн продукта соответствует требованиям UL, CE сертификации безопасности. 4,2 безопасность и электромагнитная совместимость В конструкции входа используется страховка UL 0,5 A; Печатная плата изготовлена из двухсторонних медно-плакированных досок материал 94-где уровень огнестойкости V0; Стандарты безопасности в соответствии с UL1012 EN60950, UL60950 Напряжение изоляции I/P - O/P: 2500 В переменного тока Сопротивление изоляции I/P - O/P > 100 м Ом/500 В постоянного тока 25 градусов 70% RH Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22) Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8 кВ/15 кВ Радиочастотный радиационный иммунитет IEC/EN 61000-4-3 можно найти в приложении 4,3 температура конструкции безопасности При нормальной температуре на нашем конденсаторе питания, основной конвертер так далее температура поверхности не превышает 90 градусов; Самый большой Максимальная температура поверхности корпуса не должна превышать 60 градусов; 5. Логотип, упаковка, транспортировка и хранение 5,1 отметки 5.1.1 логотип продукта Соответствующее размещение продукта с логотипом, его содержание в соответствии с положениями национальных стандартов, промышленных стандартов. 5.1.2 упаковочный знак В нем указано название упаковочной фабрики, адрес, почтовый индекс, модель продукта, год, месяц, день производства; Отмечены «вверх» и «влага» «ручка с осторожностью», отгрузочные знаки, все соответствуют положениям GB 191. 5,2 упаковка Отдельный упаковочный продукт принимает специальную блистерную коробку с функциями контроля вибрации и соответствует правилам GB 3873. 5,3 после транспортировки упаковочной продукции для любого транспортного средства, должны иметь тент при транспортировке, не должно быть никакой сильной вибрации, удара и т. Д. 5,4. Продукты хранения должны соответствовать положениям GB 3873.
