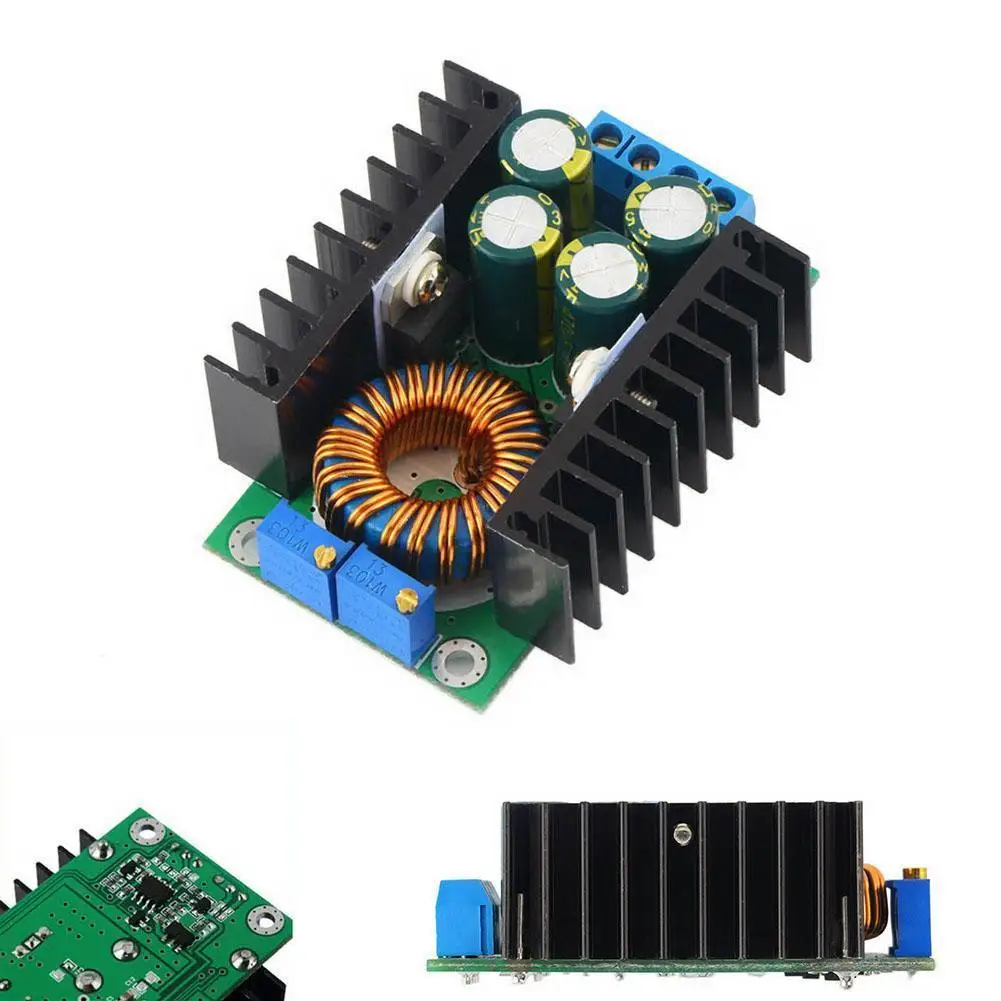

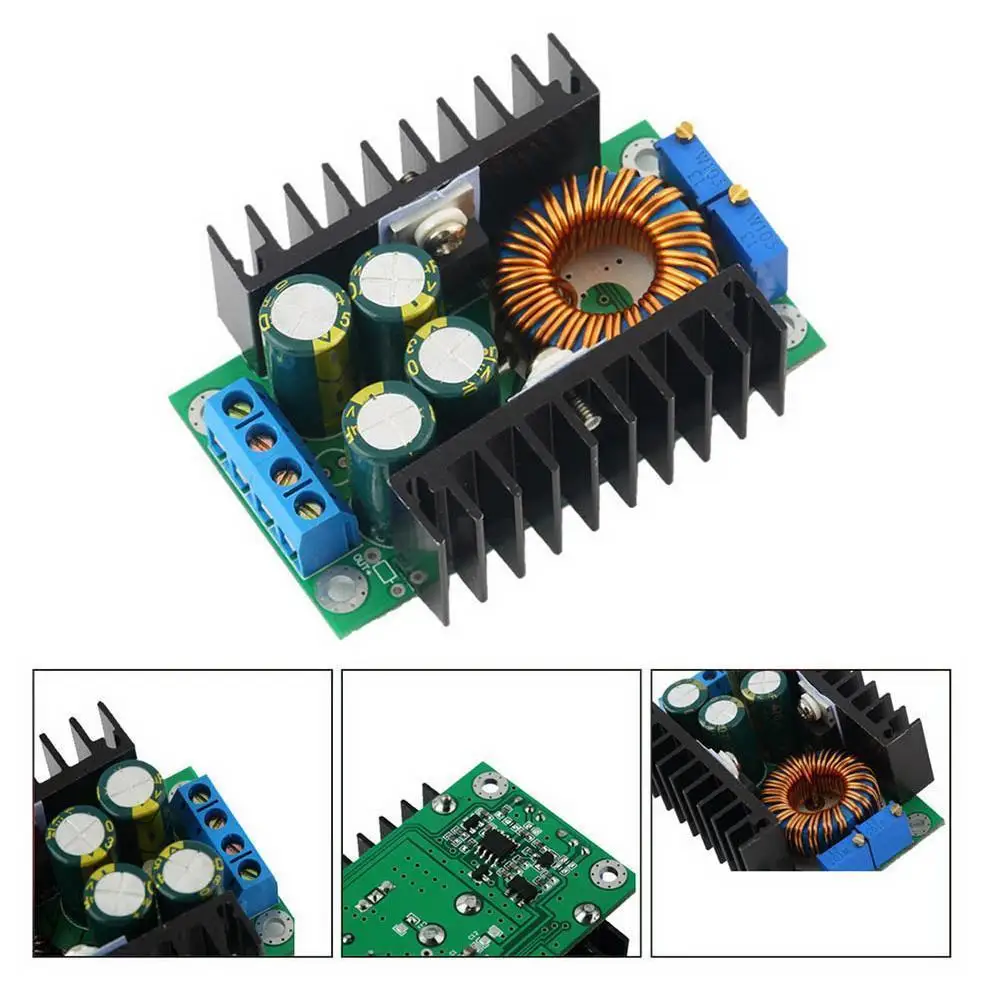

Преобразователь напряжения CV понижающий 12/19/24 В для ноутбука 7-40 до 2-35 в 8A 300 Вт

Преобразователь напряжения CV понижающий 12/19/24 В для ноутбука 7-40 до 2-35 в 8A 300 Вт

Описание товара

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (используется для Определите, полностью ли заряжен аккумулятор при зарядке).

2. Изготовлен из выделенного эталонного IC и высокоточного датчика тока Резистор, который обеспечивает более стабильный постоянный ток (когда 20 ° c до 100 ° c Постоянный ток 1 А, температура дрейфа менее 1%). В первую очередь Подходит для Светодиодный драйвер.

3. Высокий выходной ток, максимальный выходной ток может достигать 8А.

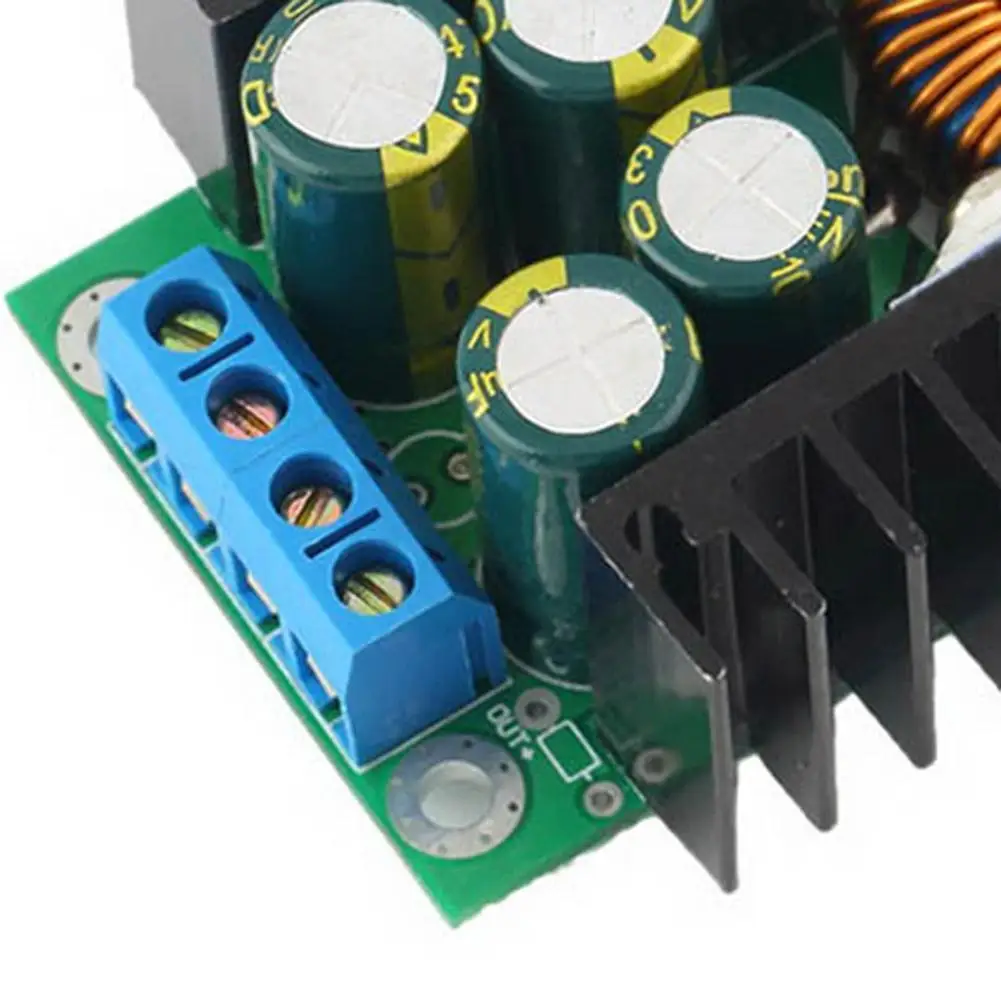

4. Четыре высокочастотных ёмкости, могут уменьшить выходную рябь, улучшить работу со стабилизацией.



Технические характеристики:

Характеристики модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV), зарядный модуль

Входное напряжение: постоянный ток 7-40 в

Выход напряжение: DC 0,8-35V с плавной регулировкой

Ток на выходе: 8А (если температура трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)

Поворота Ток лампы: постоянный ток значение * (0,1), повернуть лампу ток И связь с постоянным значением, например, значение постоянного тока 3 А, поворот Лампу ток устанавливается на постоянном токе в 0,1 раз выше, чем (0,1 * 3A = 0.3A).

Низкое давление: 1 в

Выходная мощность: Максимальная мощность составляет около 300 Вт

Эффективность преобразования: до 95%

Рабочая частота: 300 кГц

Выходная рябь: полоса пропускания 20 м

Вход 24 В, выход 12 В, 5 А, рябь около 50 мВ (без шума)

Защита от короткого замыкания на выходе: Да, постоянный ток

Защита от обратной полярности на входе: нет

Выход, препятствующий обратному потоку: нет

Проводка: терминал

Ток без нагрузки: Стандартный 20 мА (переключатель 24 в 12 В)

Регулировка нагрузки: ± 1% (постоянный)

Регулировка напряжения: ± 1%

Скорость динамического отклика: 5% 200uS

Потенциометр Направление регулировки: по часовой стрелке (Увеличение), против часовой стрелки (Уменьшение). Потенциометр (CV), закрытый до входного напряжения, используется для Регулируйте напряжение, потенциометр (CC) закрыт на выходное напряжение Используется для регулирования тока (CC)

Рабочая температура: Промышленная Класс (от-40 ° c до + 85 ° c); (обратите внимание на то, что фактическое использование силовая трубка Температура, высокотемпературное нагревание, пожалуйста)

Индикатор: двухцветный индикатор, индикатор зарядки светильник-красный, зеленый светильник означает, что аккумулятор полностью заряжен (без нагрузки зеленого цвета)

Размер (прибл.): 65x47x22 мм (Д x Ш x В)



Батарея заряда

1. Убедитесь, что аккумулятор имеет напряжение поплавка и зарядный ток, которые вам нужны, а также входное напряжение модуля.

2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до примерно 5 В.

3. Применение Мультиметр в шкале тока 10 А для измерения выходных данных, коротких замыканий Тока, и Отрегулируйте потенциометр тока, чтобы сделать выходной ток До ожидаемого значения тока зарядки.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигает поплавкового напряжения.

5. Подключите к батарее, попробуйте зарядить.

(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)



Светодиодный привод постоянного тока

1. Убедитесь, что рабочий ток и макс. рабочее напряжение светодиодный, который вам нужен.

2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.

3. Используйте мультиметр в шкале тока 10 А для измерения выходных данных, коротких замыканий Тока, и Отрегулируйте потенциометр тока, чтобы убедиться, что выход До ожидаемого светодиодный рабочего тока.

4. Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение максимальным, светодиодный, рабочее напряжение.

5. Подключите светодиодный, протестированный.

(1,2,3,4 шагов, чтобы подключить модуль питания, вход, выход, без нагрузки, не подключается светодиодный модуль.)



Посылка включает в себя:

1 x преобразователь постоянного тока 12A
