DIY cnc 3020 рамка 3 оси 4 для гравировального фрезерного станка с ЧПУ шариковые

DIY cnc 3020 рамка 3 оси 4 для гравировального фрезерного станка с ЧПУ шариковые

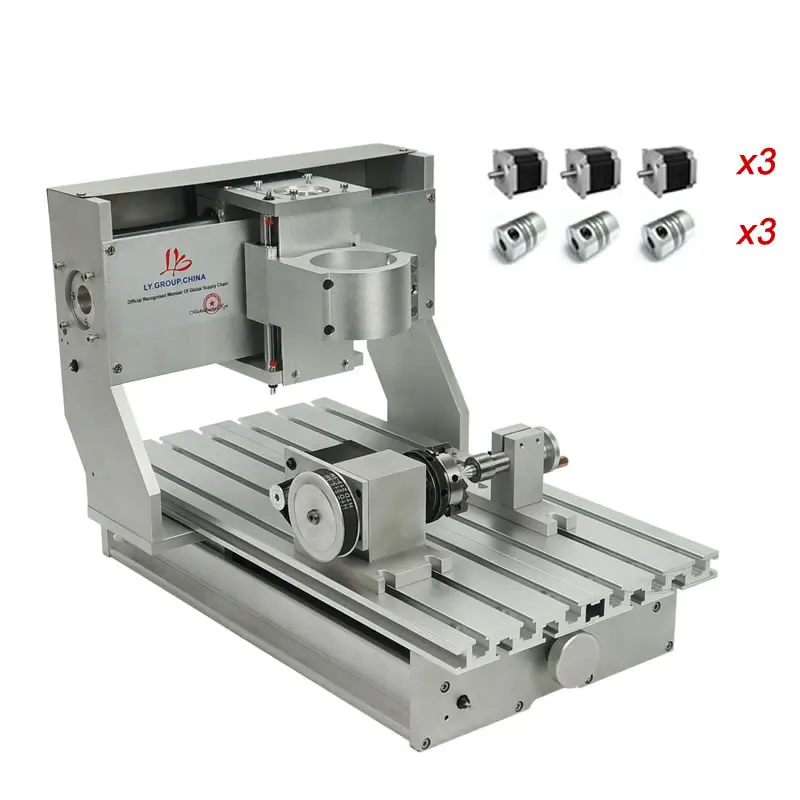

Эта рамка имеет 4 версии:

1:3 осиБезШаговые двигатели и муфты

2:3 осиСШаговые двигатели (Nema23 57 мм) и муфты

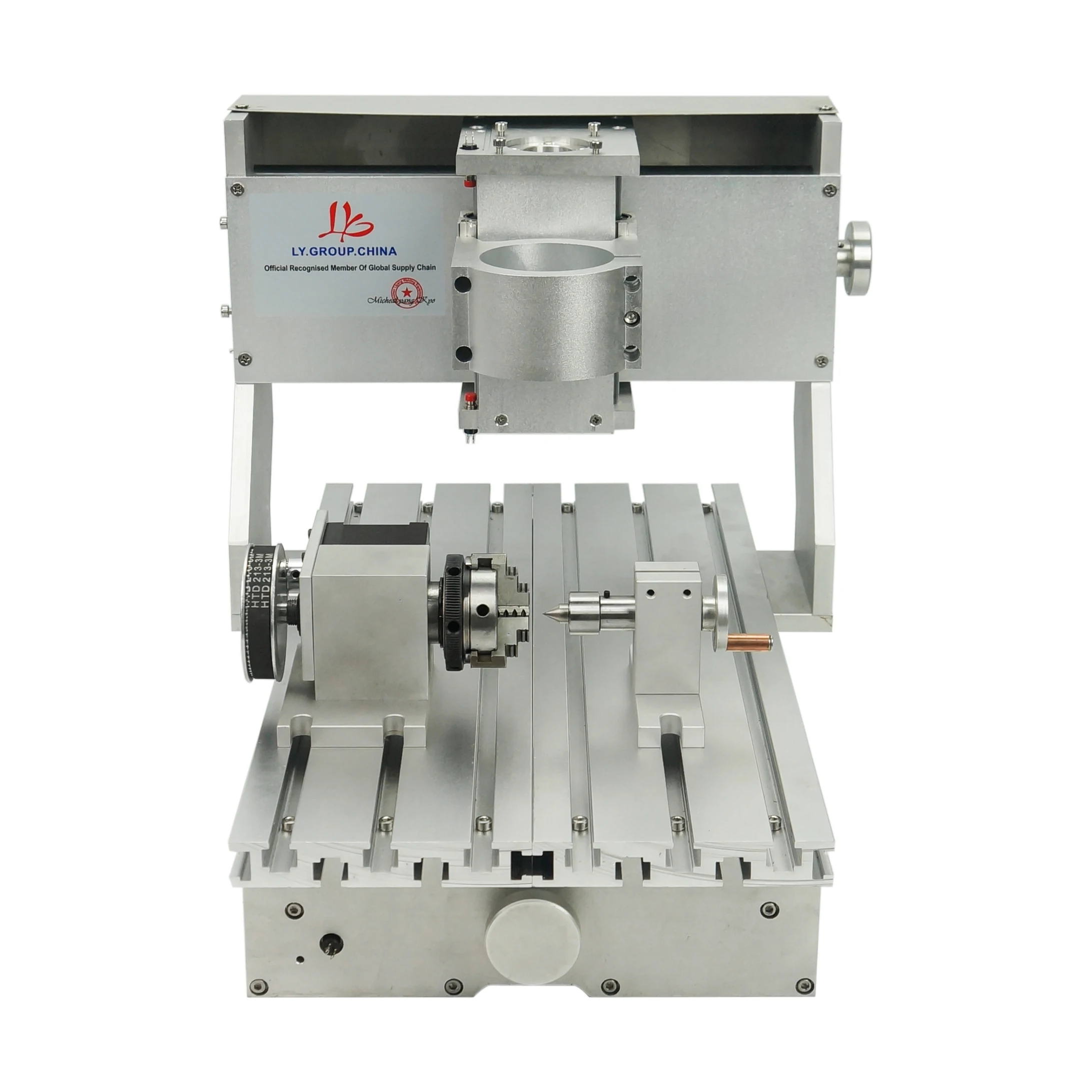

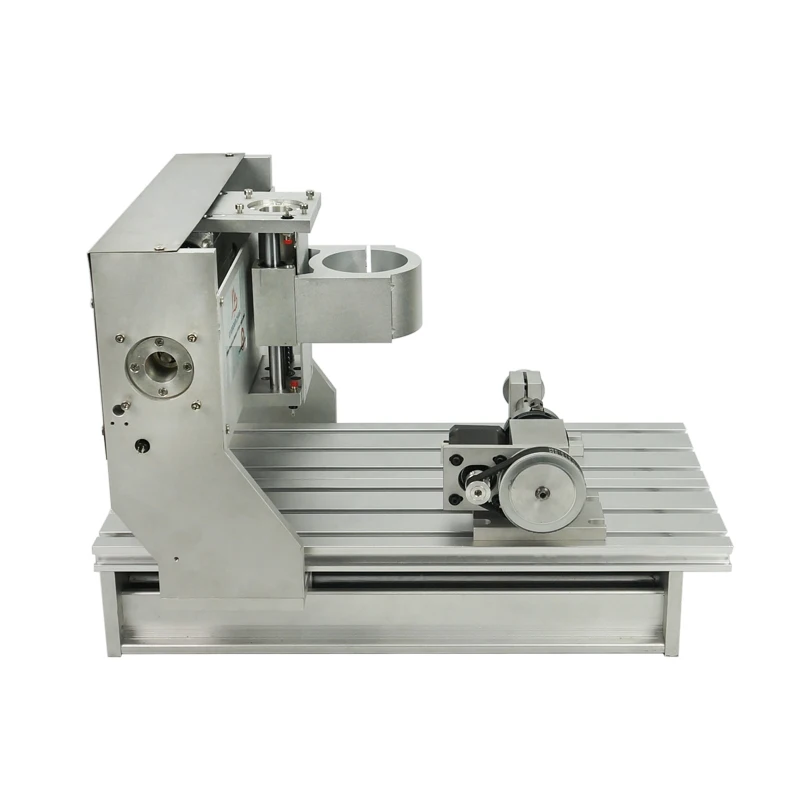

3:4 осиБезШаговые двигатели и муфты

4:4 осиСШаговые двигатели (Nema23 57 мм) и муфты

Характеристики шагового двигателя:

Модель: 57BYGH76

Ток: 3A

Выходной крутящий момент: 1,5 Нм

Длина мотора: 76 мм (ручное измерение, Возможная погрешность)

Длина выходного вала: 23 мм

Диаметр выходного вала: 8 мм

Режим выходного вала: одиночный выходной вал

Метод проводки: двухфазные четыре свинцовых провода (Красный A, зеленый C, желтый B, синий D)

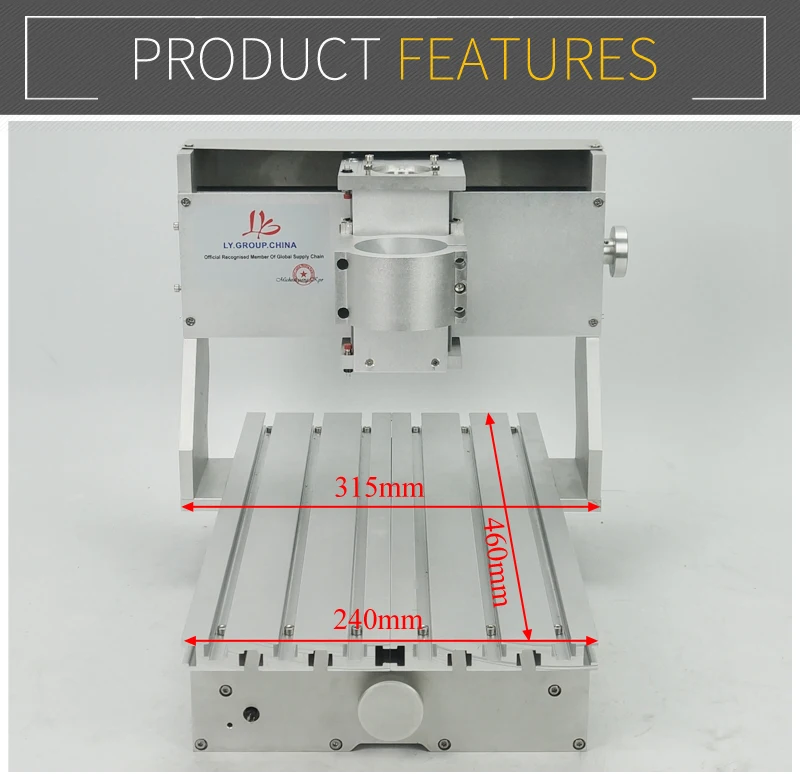

Параметры этой рамки:

Размеры машины:

510 × 400 × 370 мм

Материал стойки:

6061 и 6063Жесткий алюминиевый сплав
(Уникальные и специальные экструзионные профили прессформы, Let co

Nterfeiters гномы.)

Площадь Гравировки:

300X200mm

Ход оси Z:

60 мм, глубина гравировки зависит от длины края инструмента)

Допустимая толщина материала:

≤ 70 мм

Тип рельса:

Вал Chromeplate + Опорная направляющая

Тип винта:

XY is 1605 шариковый винт, Z is 1204 шариковый винт

Диаметр шпинделя двигателя

65 мм

Размер шагового двигателя

57 мм без двигателя или с мотором

Точность повторного позиционирования:

0,02 мм

Вес нетто:

20 кг

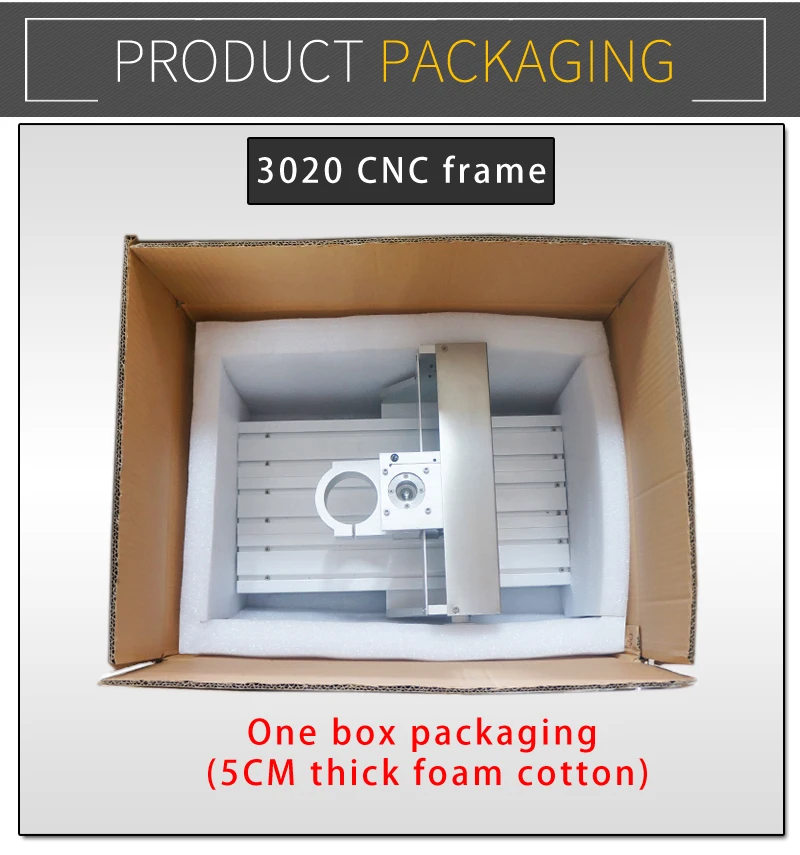

С посылка

24 кг
