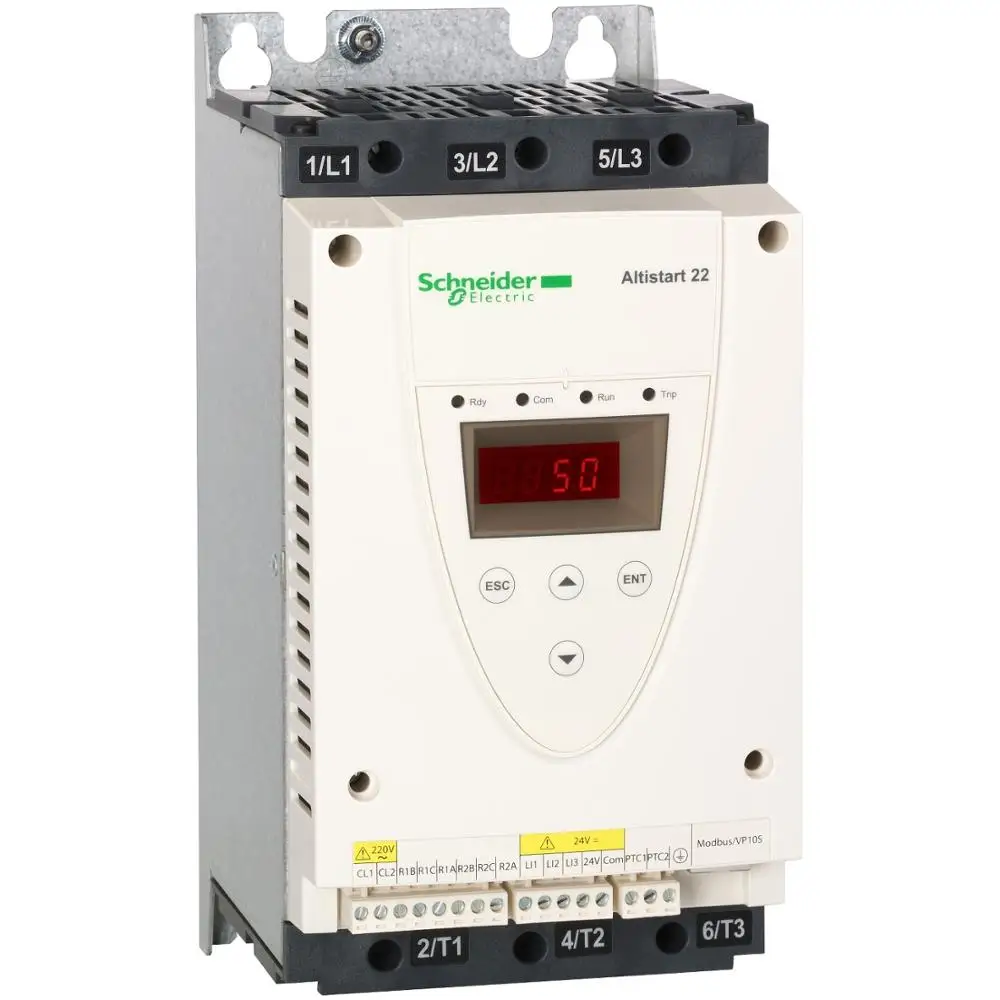

Насос и вентилятор ATS22D32Q трехфазный асинхронный двигатель мягкое пусковое

Насос и вентилятор ATS22D32Q трехфазный асинхронный двигатель мягкое пусковое

Основная информация Серия продукта Altistart 22 Тип продукта Устройство плавного пуска Продукт Особенности Асинхронный двигатель Применение поле Женские туфли-лодочки и вентиляторы Имя компонента ATS22 Сетка Количество фаз Фаза 3 Номинальное напряжение электропитания [Us] 230. .. 440 В-15. .. 10% Мощность двигателя (кВт) 15 кВт 400 V 15 кВт 440 V 7,5 кВт 230 V Заводские настройки тока 28,5 A Мощность Потребление W 44 Вт для стандартных приложений Применение категория AC-53A Тип запуска Начните с контроль крутящего момента (тока ограничивается 3,5 дюйма) IcL стартер рейтинг 32 А для подключения к шнуру питания двигателя для стандартных приложений Уровень защиты IP IP20 Дополнительная информация Метод сборки С теплоотвод Доступны функции Внутренний обход Диапазон напряжения электропитания 195… 484 V Мощность промышленной частоты 50. .. 60 Гц-10. .. 10% Частота сети 45. .. 66 Гц Соединительное устройство Используйте шнур питания двигателя К треугольной клемме двигателя Управление Напряжение холостого хода 230 в-15. .. 10% 50/60 Гц Схема управления энергопотреблением 20 Вт Количество дискретных выходов 2 Выход типа Релейный выход R1 230 В, запуск, предупреждение, отключение, остановка, не остановка, запуск, готов к использованию Релейный выход R2 230 В, запуск, предупреждение, отключение, остановка, не остановка, запуск, готов к использованию Минимальный импульсный ток [Imin] 100 мА на 12 В постоянного тока (релейный выход) Коммутируемый ток 5 A 250 V AC резистивный (нагрузка) 1 релейный выход 5 A 30 V DC резистивный (нагрузка) 1 релейный выход 2 A 250 V переменного тока индуктивные нагрузки 0,4 20 ms релейный выход Индуктивная нагрузка 2 А 30 В постоянного тока, реле 7 мс, выход Количество дискретных входов 3 Цифровой входной разъем (LI1, LI2, LI3) logic, 5 мА 4,3 ком Дискретная входное напряжение 24 В <= 30 в Дискретный вход логики Положительная логика LI1, LI2, LI3 в состоянии 0: <5 В и <= 2 мА в состоянии 1:> 11 в,> = 5 мА Выход ток 0,4. .. 1 Icl регулируемый PTC входной сигнал датчика 750 Ом Связь порт протокол Модельный любой центр обработки данных Тип разъема 1 RJ45 Связь линии передачи данных Серийный номер Физический интерфейс Многоточечное подключение RS485, последовательный порт Скорость передачи данных 4800, 9600 или 19200 бит Для установки оборудования 31 Тип защиты Защита от потери фазы: линия Тепловая защита: мотор Тепловая защита: стартер Логотип CE Метод охлаждения Насильственный вентиляционное устройство Рабочем состоянии Вертикальное направление +/- 10 ° Высота 265 мм Ширина 130 мм Глубина 169 мм Вес продукта 7 кг Дальность действия двигателя, AC-3 7... 11 кВт на 200... 240 В, 3 фазы 15... 25 кВт на 380... 440 В, 3 фазы Мотор стартера типа Устройство плавного пуска Окружение Электромагнитной совместимости Проводимый и излучаемый интерференционный класс A Соответствует IEC 60947-4-2 Демпфированные Осциллирующие волны класса 3 соответствуют IEC 61000-4-12 Класс 3 антистатических помех, соответствующий IEC 61000-4-2 is Без электрических переходных режимов, класс 4 Соответствует IEC 61000 -4-4 Радиочастота, без излучения, электронный уровень помех 3 Соответствует IEC 61000-4-3 Импульсный уровень напряжения/тока 3, Соответствует IEC 61000-4-5 Соблюдении всех стандартов EN / IEC 60947-4-2 Сертифицированный продукт ГОСТ (государственный стандарт) C-Tick UL CCC CSA Антивибрационная конструкция 1 gn (f = 13... 200 Гц), соответствующий EN / IEC 60068-2-6 1,5 мм (f = 2… 13 Гц) в соответствии с EN / IEC 60068-на возраст от 2 до 6 лет Ударопрочность 15 gn для 11 ms, соответствующий EN / IEC 60068-2-27 Шум уровня 45 дБ Уровень загрязнения Класс 2 Соответствует IEC 60664-1 Относительная влажность 0... 95% без конденсации или капания воды соответствует EN / IEC 60068-2-3 Температура окружающей среды -10... 40 °C (без) 40... 60 ° C (ток derating 2.2% / ° C) Температура хранения -25... 70 ° C Рабочая высота <= 1000 м, нет > 1000. .. <2000 м ток ограничения 2.2%/увеличить 100 м
