M5Stack официальный ATOM HUB PROTO ESP32 разработка своими руками Модуль платы Proto

M5Stack официальный ATOM HUB PROTO ESP32 разработка своими руками Модуль платы Proto

Описание продукта:

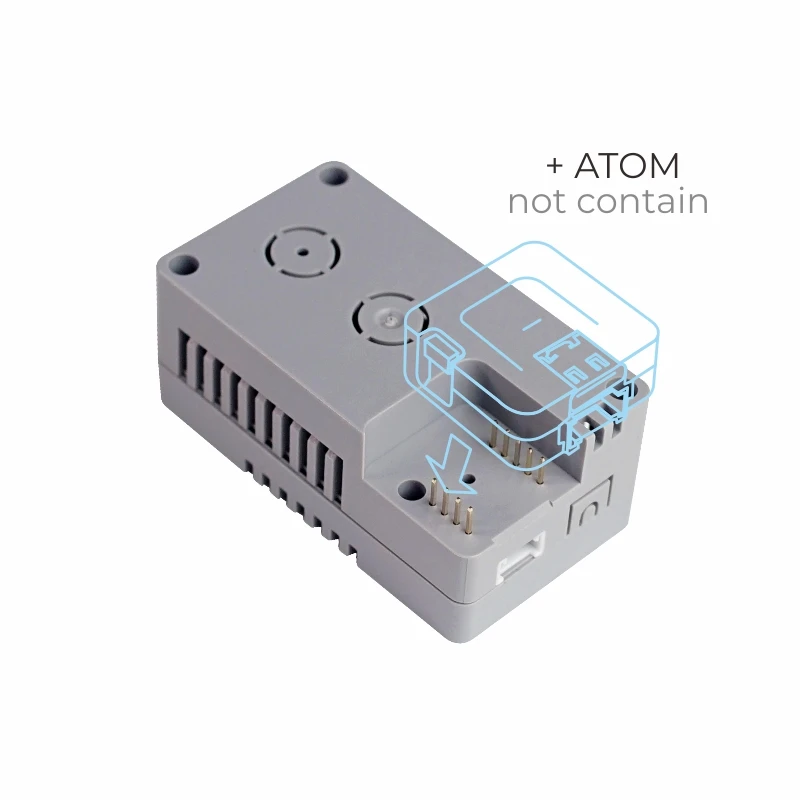

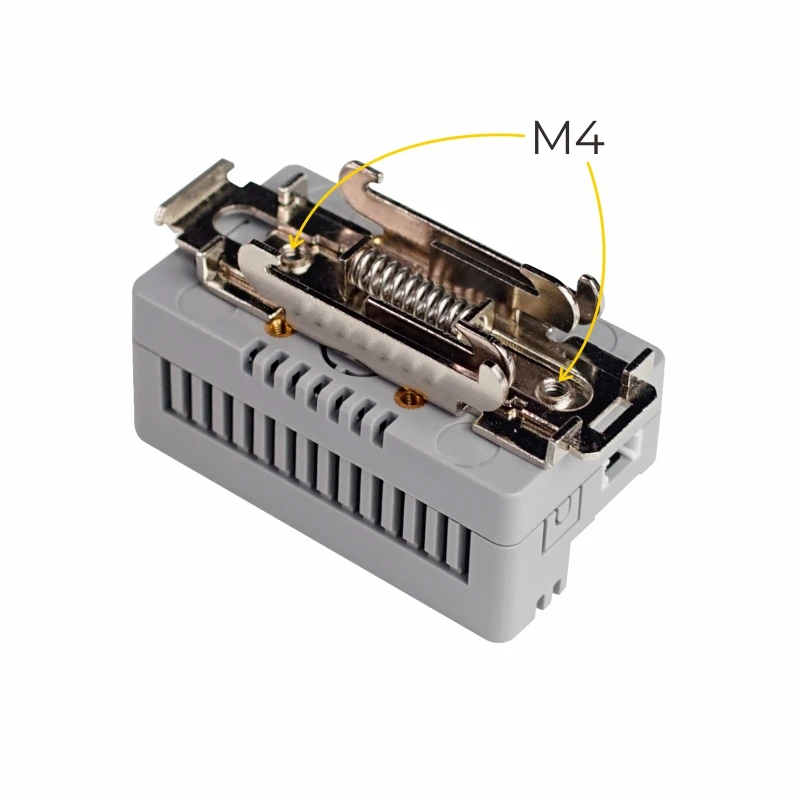

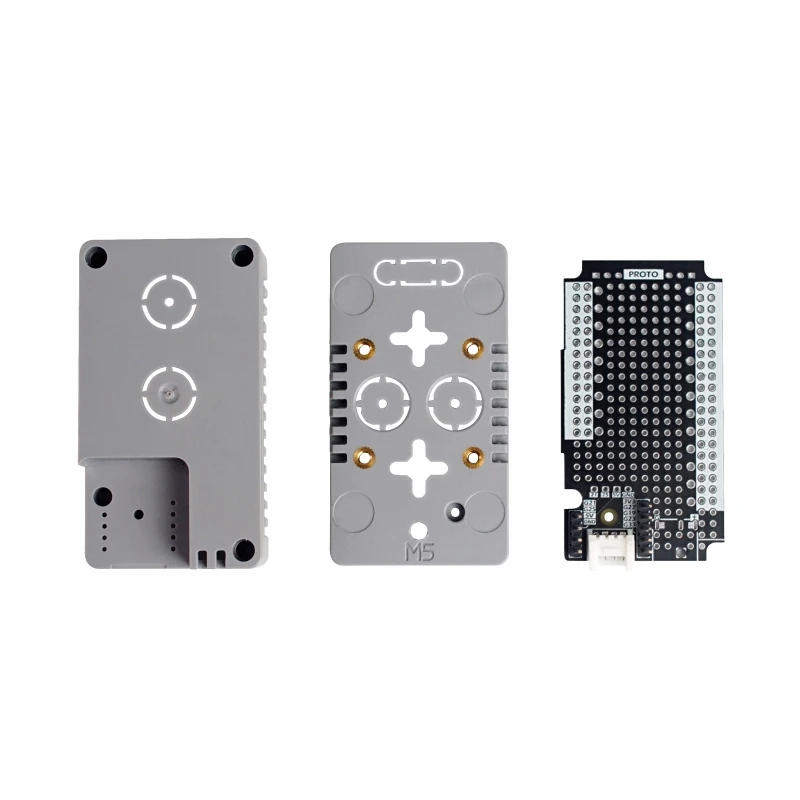

ATOM HUB PROTO-это модуль платы DIY proto, предназначенный для использования с серией ATOM. Пользователи могут создавать схемы или подключать периферийные устройства в соответствии с их собственными потребностями для удовлетворения функций и требований конкретных сценариев. Учитывая различные возможности подключения пользователя, ATOM HUB PROTO предоставляет множество интерфейсов, включая интерфейс VH3.96, DC-5V интерфейс питания, интерфейс Grow, И все виды отверстий защищены на оболочке, чтобы облегчить проводку пользователя. Различные монтажные отверстия разработаны на задней части фюзеляжа, Которые не только поддерживают традиционные подвесные отверстия и крепежные отверстия, но также поддерживают фиксацию рельсовый зажим скольжения. Встроенная печатная плата proto, макет основного контурного пространства 45x35x20mm. С атомайзером, вы можете сделать ваши собственные аппаратные устройства по желанию, такие как подключение батарей самостоятельно, Или интегрировать микро воздушный насос + Датчик давления воздуха, чтобы сделать измеритель артериального давления, или даже построить систему позиционирования и отслеживания с GPS + NB-IoT модулем.

Продукт Особенности

# Совместим с ATOM Matrix/ATOM Lite # Компактный дизайн # Для использования в промышленности # Несколько интерфейсов выход # Несколько монтажных отверстий # С возможностью креативного самостоятельного выбора между

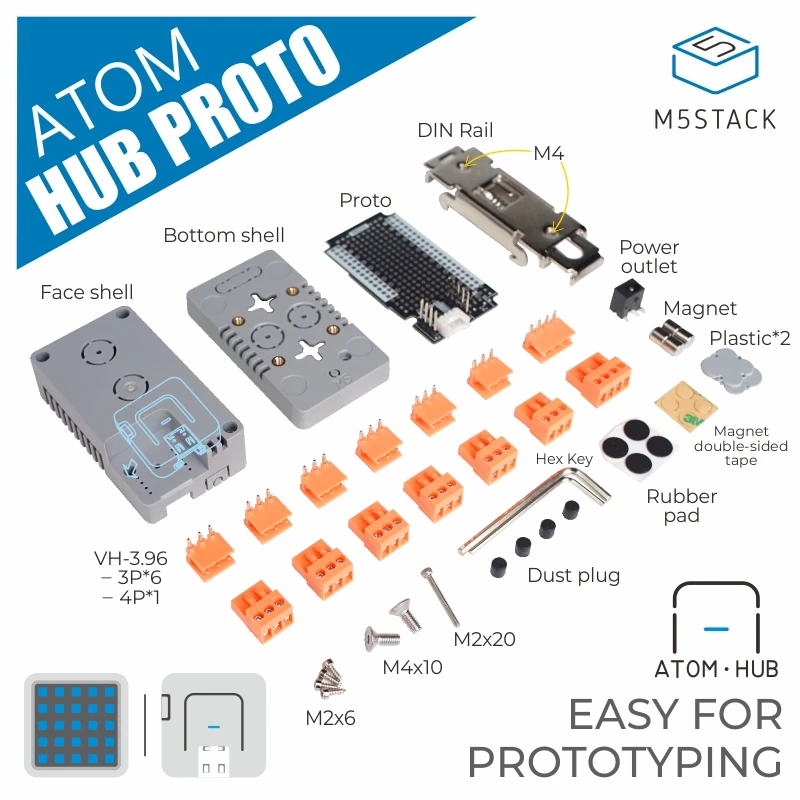

Включает в себя

# 1x Доска Прото (включая порт роща) #1x3,96*4P Вилка и вилка #6x3,96*3P Вилка и вилка # 1x ATOM HUB PROTO Face shell # 1x DC 5V Выход питания # 4x затычка от пыли # 1x DIN Rail # 2x Пластик # 4x магнитная двусторонняя лента # 4x прокладкой резиновая прокладка # 4x Магнит # 4x M2 * 6 мм шестигранный саморез # 1x M2 * 20 мм Шестигранная головка для машины # 2x M4 * 10 мм шестигранный потайной винт # 1x M2 шестигранный ключ # 1x M4 шестигранный ключ

Приложений

# Atom Плата расширения # Промышленный контроллер узел # Периферийных соединений # Аппаратные средства "сделай сам"

Параметры

Использование

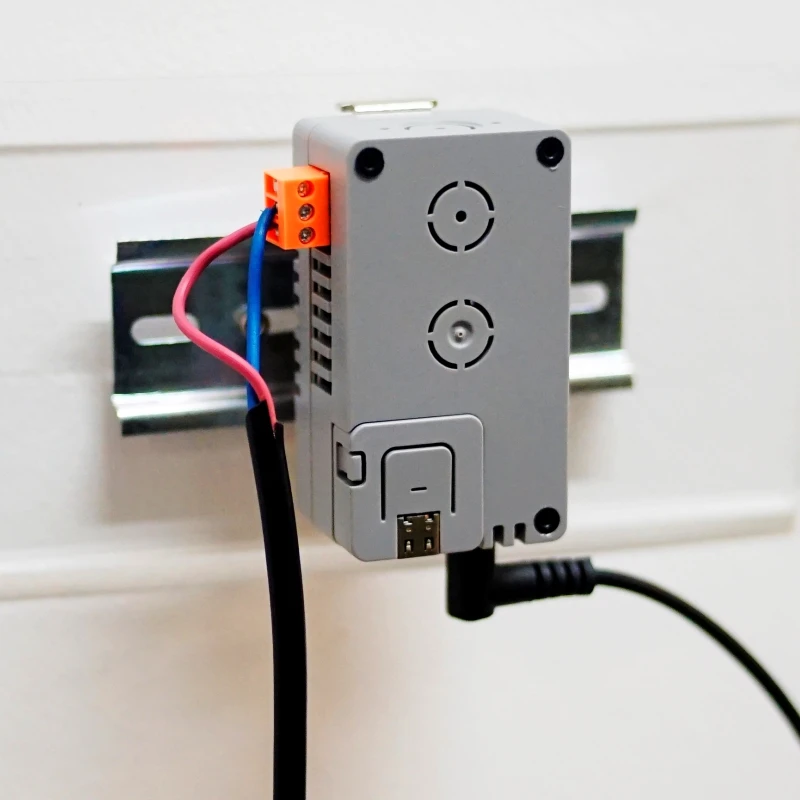

В зависимости от того, какой чехол вы используете, вы можете создать схему или прототип, паять соответствующие компоненты, через vh-3.96 интерфейс для подключения внешнего электрического оборудования. Вы также можете приобрести круглый водонепроницаемый соединительный кабель самостоятельно. Если вам нужно поставить питание через внешний источник питания, вы можете выбрать источник питания непосредственно к атому через USB, или припайте соединитель 5 в постоянного тока и подключите положительные и отрицательные полюсы к соответствующим контактам атома. Если входное напряжение выше 5 В, вам нужно построить собственную понижающую цепь напряжения. Если вам нужно использовать порт роща, подключите точку останова колодки, соответствующую номеру штыря, который вы решили использовать.
