Трехфазный мягкий стартер для насоса и вентилятора напряжение управления

Трехфазный мягкий стартер для насоса и вентилятора напряжение управления

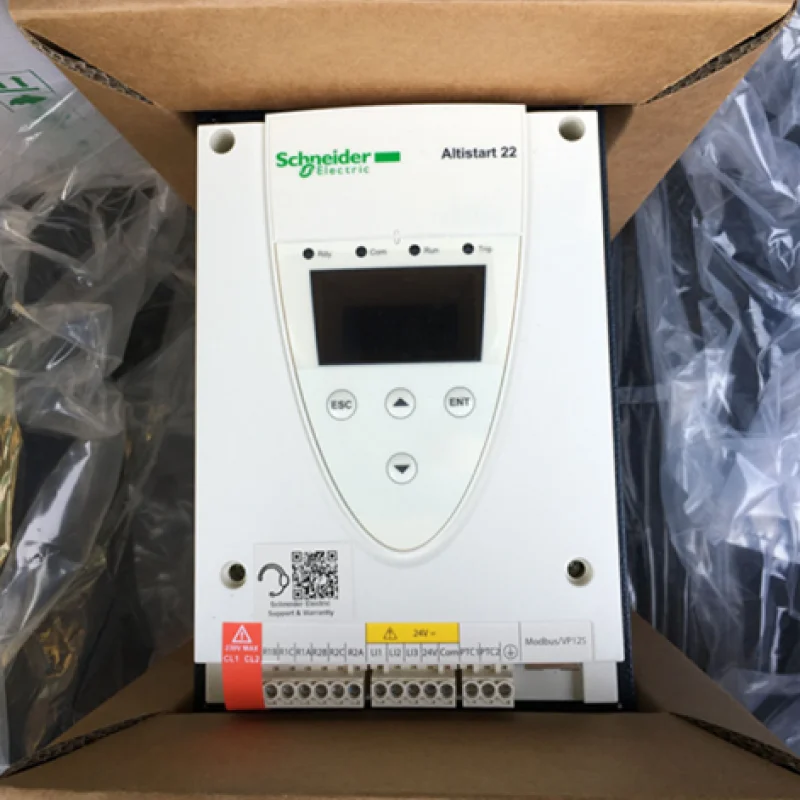

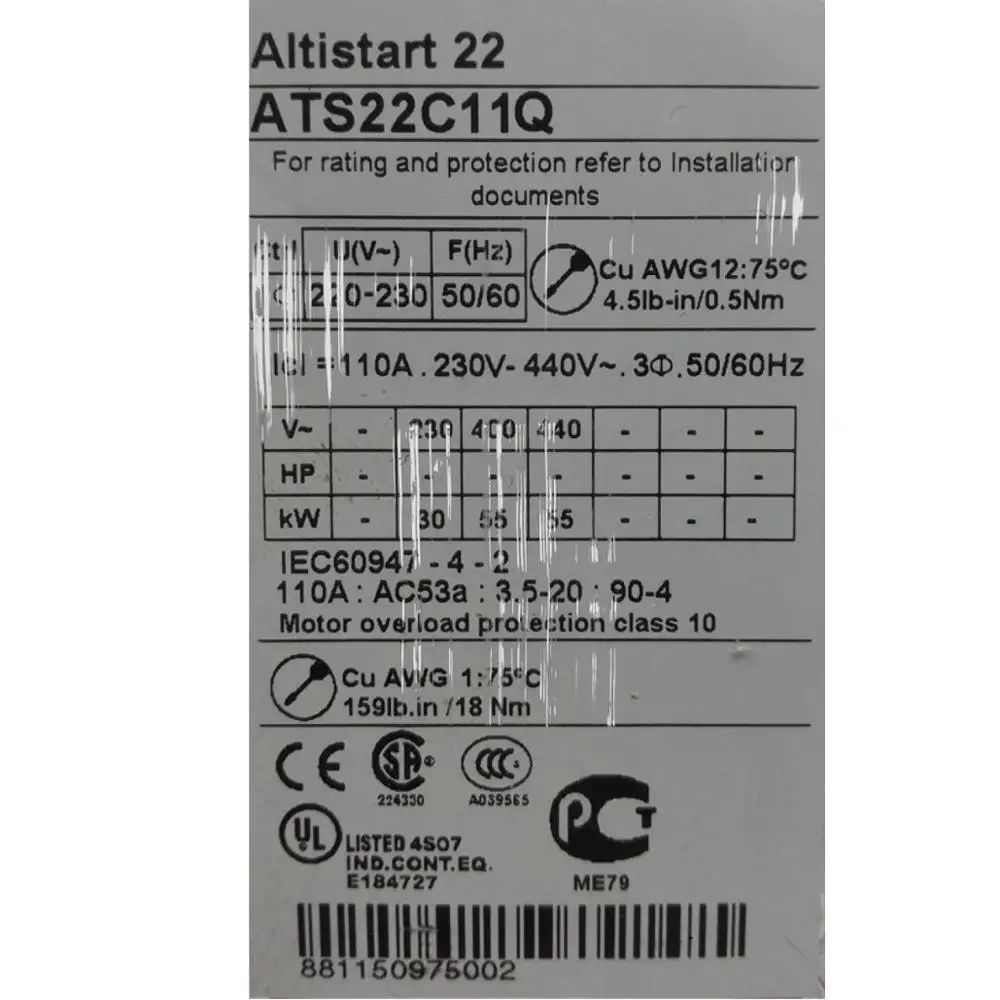

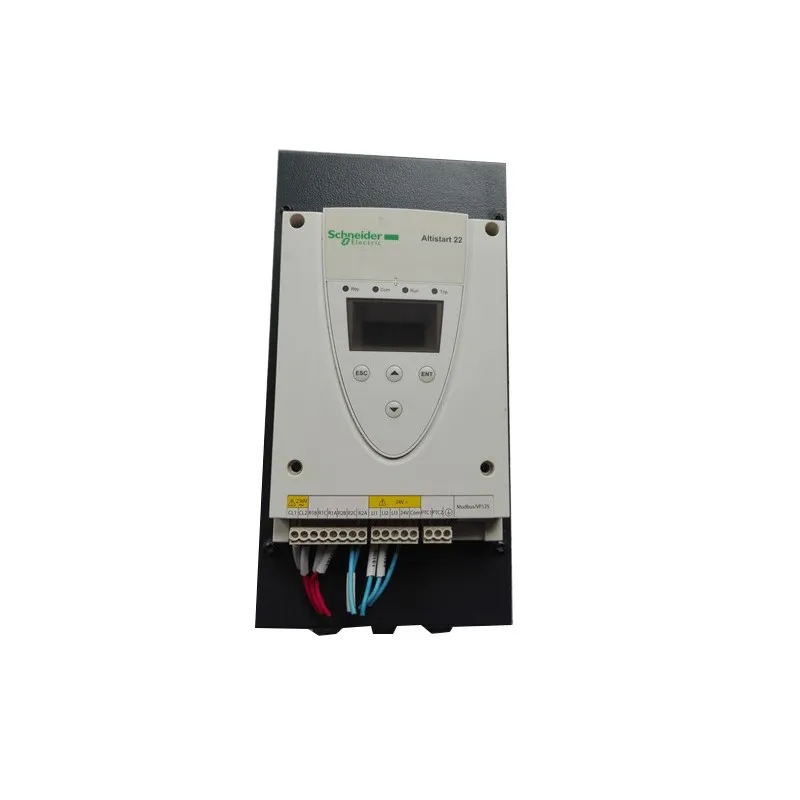

Основная информация Серия продукта Altistart 22 Тип продукта Устройство плавного пуска Продукт Особенности Асинхронный двигатель Применение поле Женские туфли-лодочки и вентиляторы Имя компонента ATS22 Сетка Количество фаз Фаза 3 Номинальное напряжение источника питания [Us] 230. .. 440 В-15. .. 10% Мощность двигателя (кВт) 39 kW 230 V 55 кВт 400 V 55 кВт 440 V Заводские настройки тока 100 A Мощность Потребление W 73 Вт для стандартных применений Применение категория AC-53A Тип запуска Начните с контроль крутящего момента (тока ограничивается 3,5 дюйма) IcL стартер рейтинг 110 A для подключения к шнуру питания двигателя для стандартных применений Уровень защиты IP IP20 Дополнительная информация Метод сборки С теплоотвод Доступны функции Внутренний обход Мощность Диапазон напряжения питания 195… 484 V Мощность промышленной частоты 50. .. 60 Гц-10. .. 10% Частота сети 45. .. 66 Гц Соединительное устройство Применение мотор шнур питания Для того чтобы поехать на автомобиле треугольник терминал Управление Напряжение холостого хода 230 в-15. .. 10% 50/60 Гц Управление цепи потребление энергии 20 Вт Кол-во дискретный выходы 2 Выход типа Релейный выход R1 230 V запуск, предупреждение, отключение, остановка, не остановка, старт, готов к/о Релейный выход R2 230 V запуск, предупреждение, отключение, остановка, не остановка, старт, готов к/о Минимальный ток переключения [Imin] 100 мА при 12 В постоянного тока (релейный выход) Коммутируемый ток 5 A 250 V AC резистивный (нагрузка) 1 релейный выход 5 A 30 V DC резистивный (нагрузка) 1 релейный выход 2 A 250 V AC Индуктивная нагрузка 0,4 20 ms релейный выход 2 A 30 V DC Индуктивная нагрузка 7 ms релейный выход Кол-во Дискретная входных сигналов 3 Цифровой входной разъем (LI1, LI2, LI3) логика, 5 мА 4,3 ком Дискретная входное напряжение 24 В <= 30 в Дискретный вход логики Положительная логика LI1, LI2, LI3 в состоянии 0: <5 В и <= 2 мА в состоянии 1:> 11 в,> = 5 мА Выход ток 0,4. .. 1 Icl регулируемый PTC входной сигнал датчика 750 Ом Связь порт протокол Модель какого-либо центр обработки данных Тип разъема 1 RJ45 Связь линии передачи данных Серийный номер Физический интерфейс RS485 Многоточечное соединение последовательный порт Скорость передачи данных 4800, 9600 или 19200 бит Для установки оборудования 31 Тип защиты Защита от потери фазы: линия Тепловая защита: двигатель Тепловая защита: стартер Логотип CE Метод охлаждения Насильственный вентиляционное устройство Рабочем состоянии Вертикальное направление +/- 10 ° Высота 356 мм Ширина 150 мм Глубина 229,5 мм Вес продукта 18 кг Мощность двигателя Диапазон AC-3 30… 50 кВт на 200… 240 в 3 фазы 55… 100 кВт на 380… 440 В 3 фазы Мотор стартера типа Устройство плавного пуска Окружение Электромагнитной совместимости Проводимый и излучаемый помех класса А Соответствует IEC 60947-4-2 Демпфированные колебательные волны класса 3 соответствуют IEC 61000-4-12 Антистатические помехи класса 3 соответствуют IEC 61000-4-2 is Без электрических переходных процессов класс 4 Соответствует IEC 61000 -4-4 Радиочастотный радиочастотный электронный уровень помех 3 Соответствует IEC 61000-4-3 Уровень напряжения/тока 3 Соответствует IEC 61000-4-5 Соблюдении всех стандартов EN / IEC 60947-4-2 Сертифицированный продукт UL CSA ГОСТ (государственный стандарт) C-Tick CCC Антивибрационная конструкция 1 gn (f = 13... 200Hz) Соответствует EN / IEC 60068-2-6 1,5 мм (f = 2… 13 Гц) Соответствует EN / IEC 60068-2-6 Ударопрочность 15 gn для 11 ms соответствует EN / IEC 60068-2-27 Шум уровня 56 дБ Уровень загрязнения Класс 2 соответствует стандарту IEC 60664-1 Относительная влажность 0... 95% без конденсации или капающей воды соответствует EN / IEC 60068-2-3 Температура окружающей среды -10… 40 °C (нет) 40… 60 ° C (ток вытягивает 2.2% / ° C) Температура хранения -25… 70 °C Рабочая высота <= 1000 м нет > 1000. .. <2000 м ток 2.2%/увеличение 100 м
