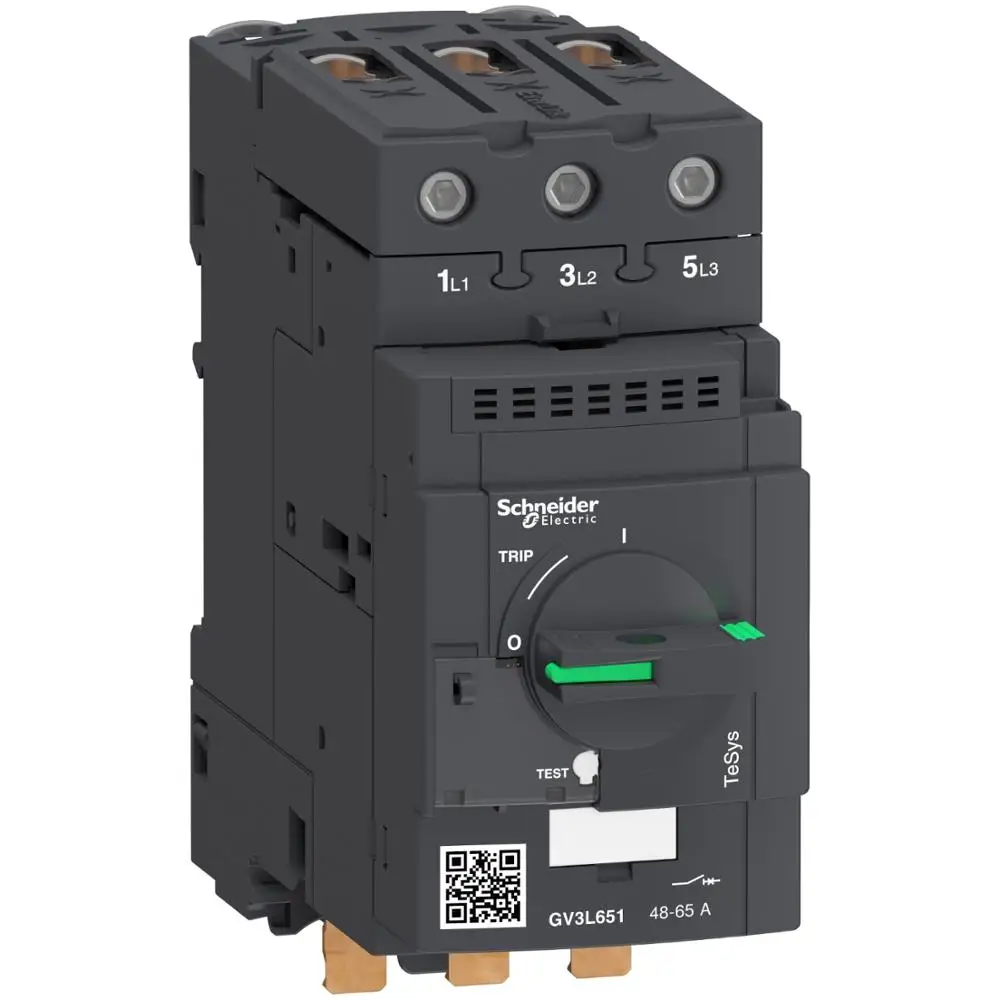

Магнитные выключатели цепи двигателя 3 полюса ручка (контроль) номинал магнитной

Основная информация Серия продуктов TeSys Наименование товара TeSys GV3 Название товара GV3L Приложения Защита двигателя Номер полюса 3P Тип сети Переменный ток Категория использования Категория переменного тока Соответствует IEC 60947-2 AC-3 соответствует МЭК 60947-4-1 Частота сети 50/60 Гц Разрывная способность 100 кА Icu при 230/240 В переменного тока 50/60 Гц 50 ка Icu при 440 В переменного тока 50/60 Гц 12 ка Icu при 500 В переменного тока 50/60 Гц 6 ка Icu при 690 В переменного тока 50/60 Гц 50 ка Icu при 400/415 В переменного тока 50/60 Гц Номинальная разрывная способность при коротком замыкании [Ics] 100% на 230/240 В переменного тока 50/60 Гц 100% на 400/415 В переменного тока 50/60 Гц 100% на 440 В переменного тока 50/60 Гц 50% на 500 В переменного тока 50/60 Гц 50% при 690 В переменного тока 50/60 Гц Тип выпуска Магнитный Электромагнитный ток отключения 910 А Дополнительная информация Фиксированный режим DIN-рейка 35 мм: с зажимом Панель: винтового типа (с 3 винтами М4) Рабочее положение Любое положение Мощность двигателя (кВт) 55 кВт при 690 В переменного тока 50/60 Гц 30 кВт при 400/415 В переменного тока 50/60 Гц 37 кВт при 500 В переменного тока 50/60 Гц Тип управления Ручка Номинальное рабочее напряжение [Ue] 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 Номинальное напряжение изоляции [Ui] 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 Номинальное импульсное выдерживаемое напряжение [Uimp] 6 кв в соответствии с IEC 60947-2 Срок службы 50000 раз Электрический срок службы 50000 циклов на AC-3 при 415 В Максимальная рабочая скорость 25 раз/час Емкость проводки EverLink BTR терминал 1 кабель 1… 35 мм² hardwire EverLink BTR Терминал 2 кабель 1… 25 мм² hardwire EverLink BTR терминал 1 кабель 1… 35 мм² гибкий провод без EverLink BTR Терминал 2 кабель 1… 25 мм² гибкий провод без EverLink BTR Клеммная колодка 1 кабель 1… 35 мм² гибкий шнур с EverLink BTR Клеммная колодка 2 кабеля 1… 25 мм² гибкий шнур с Прямая установка выше и ниже проводки Крутящий момент 5 нм на терминале EverLink BTR 25 мм² 8 нм на терминале EverLink BTR 35 мм² Устойчивость к ударам и вибрациям Ударопрочность: 15 gn (11 мс) закрыта в соответствии с IEC 60068-2-27 Ударопрочность: 30 Gn для 11 мс открытия согласно IEC 60068-2-27 Ударопрочность: 4 gn (5. .. 300 Гц) в соответствии с IEC 60068 -2-6 Функция изоляции Применимо к IEC 60947-1 Высота 114 мм Ширина 55 мм Глубина 136 мм Вес изделия 0,96 кг Окружение Соответствует стандартам EN/МЭК 60947-2 EN/МЭК 60947-4-1 DIN 3852-Y UL 60947-4-1 Сертифицированный продукт Схема IECEE CB UL CSA ССС EAC Абс LROS (Регистр доставки ллойдов) DNV-GL BV Защитные меры ТХ Уровень защиты IK Ик09 Температура окружающей среды -20… 60 ° C Температура хранения -40… 80 ° C Огнестойкость и ненормальная термостойкость 960 ° C в соответствии с IEC 60695-2-1 Рабочая высота 0. .. 3000 м
