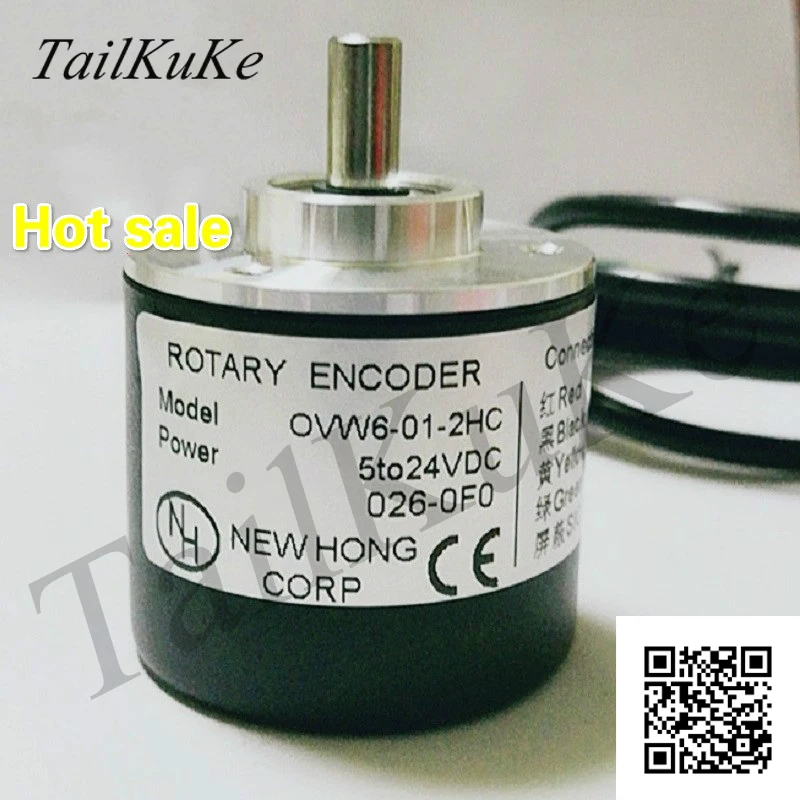

Новый оптический кодировщик 1024 Импульсный/линейный измеритель кодер NPN

Modname = ckeditor

\

\

\

\

\

\

\

\

\

\

Полностью металлический корпус, эффективно защищает пространство от излучения!

\

Профессиональная производственная 1000 линия (1000P/R), 1024 линия (1024P/R) Оптический кодировщик, скорость до 5000, 60 кГц, высокое качество, низкая цена!

\

AB двухфазный инкрементный фотоэлектрический роторный энкодер, 1024 импульса, NPN выход открытого коллектора, 5-24 В

\

Стандарт с кабелем 1 метр

\

Инкрементный роторный кодер, двухфазный АВ. Благодаря генерации фазы 90 ° между фазой А и фазой в, положительное и отрицательное направление вращения может быть распознано для завершения сложения и вычитания счетного импульсного сигнала.

\

Производительность: 1000/1024/600/400/2000/2048 линия

\

Рабочее напряжение: dc5-24v

Максимальная Механическая скорость 5000 об/мин

\

Частота Электрического отклика 60 кГц

\

Размер:

\

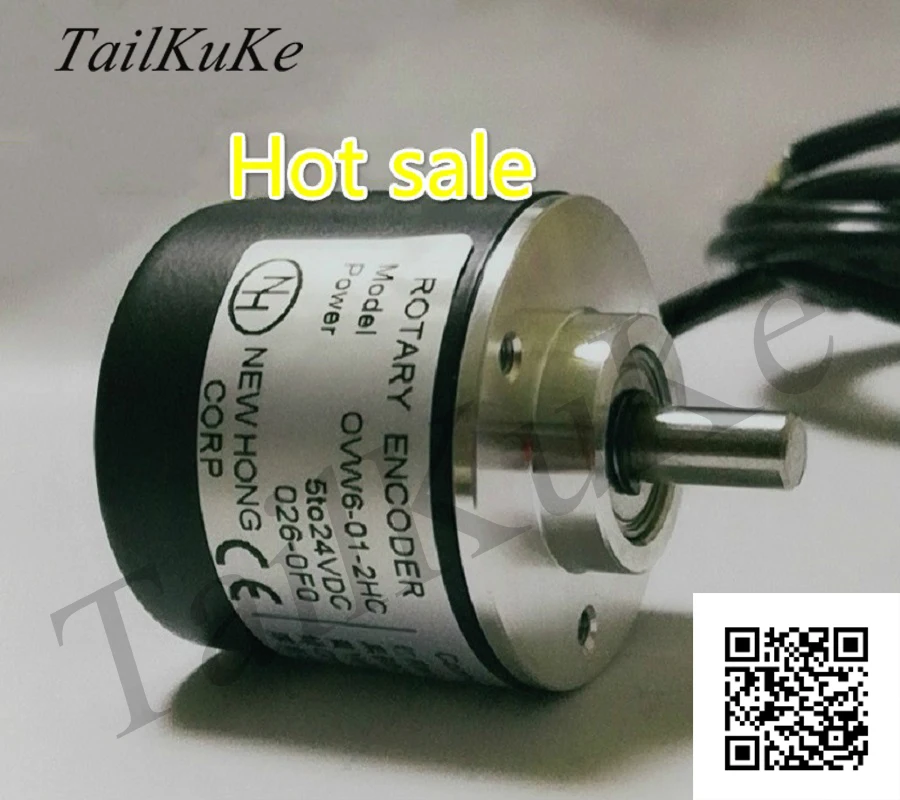

Размер корпуса кодера: 38*29 мм; Ось phi 6x12 мм;

\

Неровная Платформа: высокая 5 мм, 20 мм;

\

Крепежное отверстие: винт M3, 3 крепежных отверстия круглые 30; Боковая линия.

\

\

Примечание: установка крепежного отверстия зависит от фактического объекта

\

Режим проводки: Желтый = A фаза, белый или зеленый = B фаза, красный = Vcc положительный источник питания, черный = V0 заземление,

\

Подключите провода Согласно вышеуказанному методу. Еще один металлический слой для защиты от помех.

\

\

Выход: AB двухфазный прямоугольный ортогональная импульсный Выход, Выход цепи тип NPN открытый коллектор Выход, Выход Тип брать внутренней подтягивающий резистор и MCU или PLC непосредственно подключенный, например, 51 микрокомпьютер с одним чипом или mitsubishi PLC (режим ввода ПЛК должен быть переключен с 0 В работы), Примечание: Если кодировщик не принимает устройства, не может непосредственно осциллограф (выход открытого коллектора, когда не выдвигаются резисторы, нет выхода напряжения) для осциллографа добавьте два на AB Двухфазное выходное сопротивление;

\

Назначение: используется для измерения скорости вращения, угла, ускорения и длины объекта.

\

Область применения: подходит для интеллектуального управления различными измерениями смещения, автоматической длины автоматического резака кожи, контроллера резки стальных стержней, гражданского измерения высоты, студенческого робота Университета для соревнований и т. д.

\

Особенности: маленький размер, светильник вес, легкая установка и высокая эффективность затрат.

\

Примечание: Выходная линия фазы A и фазы B не должна быть непосредственно подключена к VCC, в противном случае, выходная трехступенчатая трубка будет гореть
