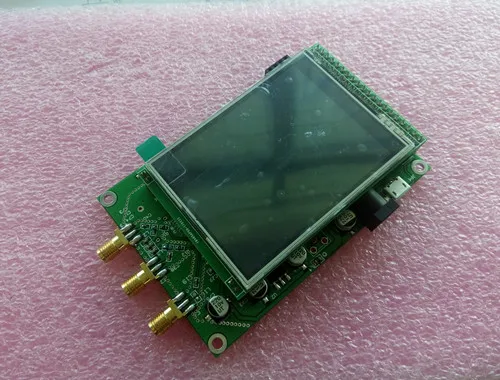

Модуль ADF5355 сенсорный цветной экран частота подметания источник радиосигнала VCO

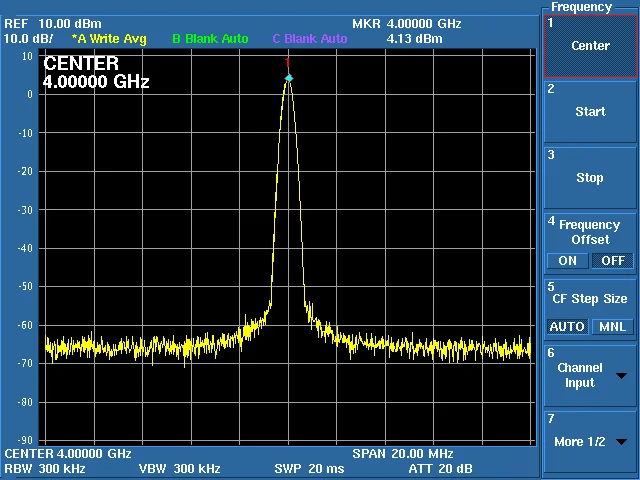

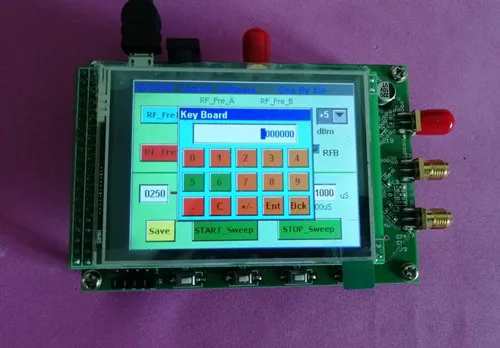

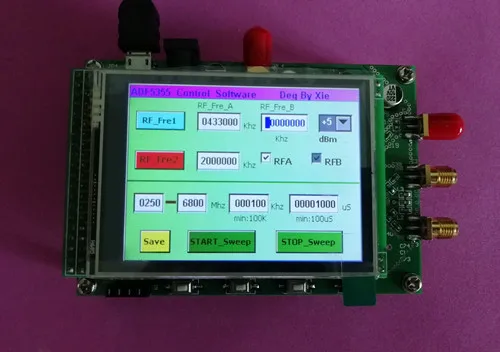

Modname = ckeditor ADF5355 Высокочастотный источник сигнала цветной экран модуль Во-первых, характеристики модуля: 1. Модуль ADF5355 построен старшими инженерами, полностью ссылаясь на официальную версию дизайна; PCB выглядит красиво, макет и дизайн разумные, и материалы изысканные; 2. Диапазон выходной частоты: A +, A-выход: 250M-6,8G, B выход (двойной Частотный выход A): 6,8G-13,6G; частотное разрешение выхода выходного терминала A составляет 10 кГц; 3. Режим питания: блок питания 5 В, вы можете напрямую использовать источник питания USB; 4. Отображение цветного экрана и управление сенсорным экраном могут осуществлять частоту и частоту развертки (Специальное примечание: рекомендуется не отрывать защитную пленку на экране дисплея, потому что сенсорный экран является резистивным экраном, И царапины вызовут потерю сенсорной функции) 5. Модуль может управляться: Управляйте выходным переключателем RF и управляйте выходной мощностью (регулировка мощности экрана дисплея указывает только на то, что есть несколько передач, а не Фактическая мощность); 6. Модуль имеет функцию сохранения для хранения заданных параметров. Во-вторых, модуль измеряет форму волны

500 м

1 ГГц

2 ГГц

3 ГГц

4 ГГц

5 ГГц

6 ГГц

7 ГГц

7,8 г

В-третьих, применение модуля: Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT) Микроволновые соединения «точка-точка»/«Точка-многоточечная» Спутниковый/V-SAT Испытательное оборудование/Приборы Генерация часов В-четвертых, комплект: 1. Модуль ADF5355 * 1 2. USB кабель * 1 3. Предоставление: схематическая схема (PDF), без исходной программы, драйвер низкого уровня ADF5355 на основе STM32, другая информация; В-пятых, введение чипа: Когда ADF5355 используется в комбинации с внешним контурным фильтром и внешней эталонной частотой, может быть реализован фракционный или integer-N частотно-блокированный контур (PLL) Частотный синтезатор. Микроволновая печь широкополосный VCO дизайн позволяет рабочих частот от 6,8 ГГц до 13,6 ГГц при радиочастоты (RF) выход. Серия частотных разделителей на выходе на других частотах может достигать рабочих частот от 54 МГц до 6800 МГц. ADF5355 имеет интегрированный VCO с основным выходным частотным диапазоном от 3400 МГц до 6800 МГц. Кроме того, частоту VCO можно разделить на 1, 2, 4, 8, 16, 32 или 64, чтобы пользователи могли генерировать частоты выхода RF как низко как 54 МГц. Для приложений, требующих изоляции, может быть отключен выход RF. Функция отключения звука может управляться контактами или программным обеспечением. Все регистры на чипе управляются через простой интерфейс с тремя проводами. В ADF5355 работает с аналоговым и цифровым блоки питания от 3,15 V до 3,45 V, с подпиточный насос и Гун источника питания от 4,75 V до 5,25 V. Кроме того, ADF5355 также встроенный энергосберегающий режим аппаратного и программного обеспечения. Частотный диапазон выхода RF: от 54 МГц до 13600 МГц Фракционный-N Частотный синтезатор и целочисленный-N Частотный синтезатор Высокое разрешение 38-бит модуль Фазовый Частотный детектор (PFD) работает до 125 МГц Справочная частота до 600 МГц Поддерживает частоты замок от-40 °C до + 85 °C Низкофазный генератор с регулируемым напряжением шума (VCO) Программируемый выход кроссовера 1/2/4/8/16/32/64 Аналоговый и цифровой формат источника питания: 3,3 V Зарядный насос и источник питания VCO: 5 В (Типичный) Логическая Совместимость: 1,8 в Программируемый двухрежимный пресс: 4/5 или 8/9 Программируемая Выходная мощность Функция отключения звука на выходе RF Обнаружение аналогового и цифрового замка Примечание: приведенное выше описание чипа, описание функции без модуля
