Модуль приемника передатчика Taidacent AUX APTX HD bluetooth 5 0 цифровая плата SPDIF Bluetooth для ТВ

Модуль приемника передатчика Taidacent AUX APTX HD bluetooth 5 0 цифровая плата SPDIF Bluetooth для ТВ

Taidacent AUX APTX HD bluetooth 5,0 передатчик приемник модуль QCC3021 цифровой SPDIF Bluetooth передатчик плата для ТВ

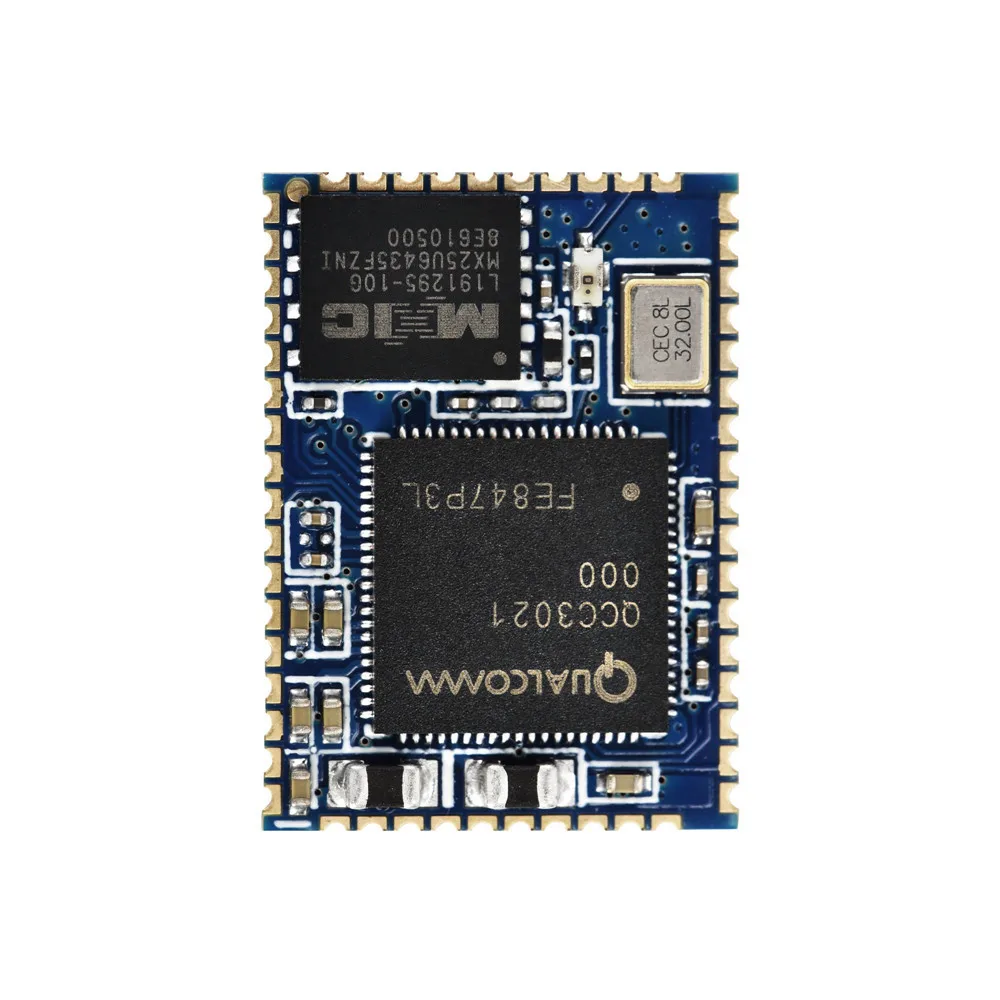

Модули Bluetooth 5,2, которые обеспечивают высокую производительность, экономичность, низкую мощность и компактное решение. Модуль Bluetooth обеспечивает полную 2,4 ГГц Bluetooth система, основанная на QCC3021 BGA чипсет, который представляет собой один чип радио и baseband IC для Bluetooth 2,4 ГГц. Этот модуль является полностью квалифицированным одночипным двухрежимным Bluetooth@v5.2 системой.

Особенности

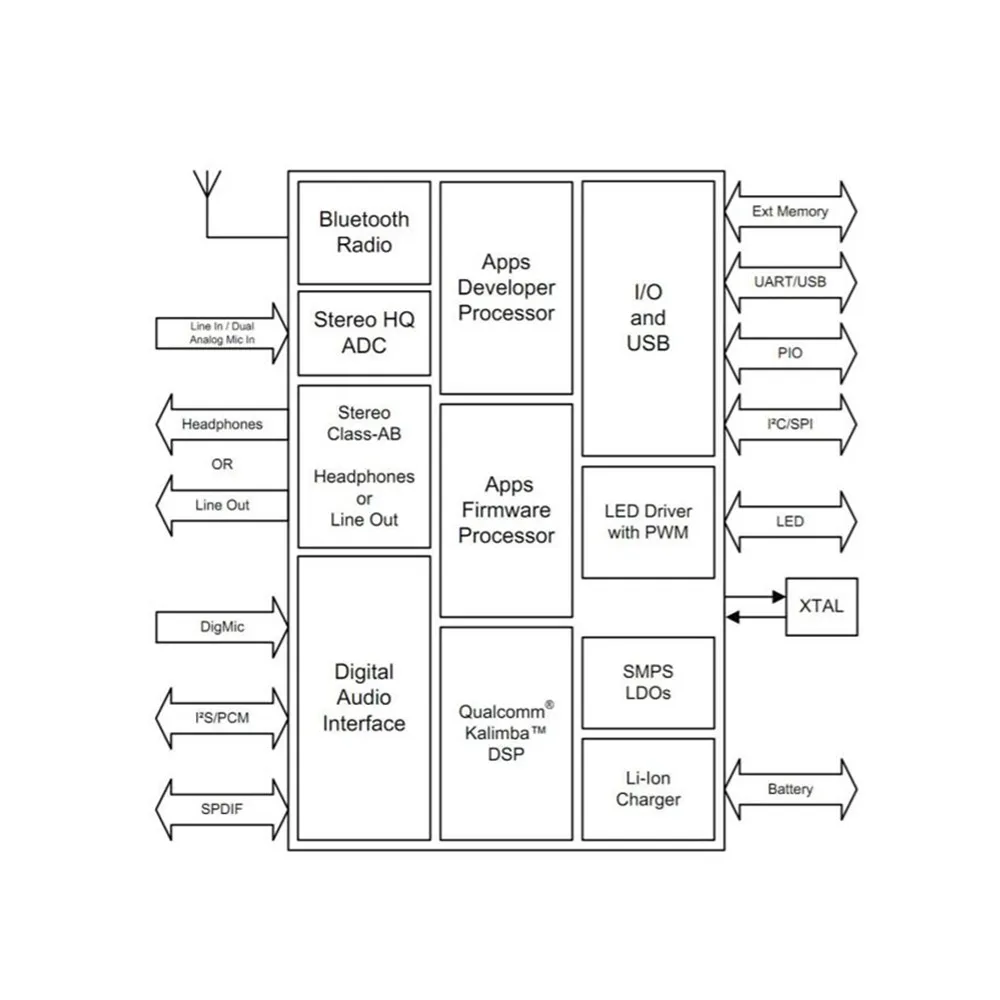

Квалифицированных Bluetooth? v5.0 Спецификация 120 МГц Qualcomm? Kalimbaw аудио DSP 32 МГц процессор разработчика для приложений процессор прошивки для системы Гибкие QSPI флэш-программируемые платформы продвинутые аудио алгоритмы Высокопроизводительный 24-битный стерео аудио интерфейс цифровой и аналоговый микрофон интерфейсов Звуковые кодеки SBC и AAC поддерживают последовательные интерфейсы: UART, разрядный сериализатор (IPC/SPI), USB 2,0 Интегрированный PMU: двойной SMPS для системы/цифровых схем, интегрированный литий-ионный аккумулятор зарядное устройство

Применение подсистема

Двухъядерный подсистема приложения 32 МГц 32-битный прошивка процессора: Предназначен для использования в системе Работает с Bluetooth верхним стеком, профилями, кодом для дома 32-битный разработчик процессора: работает разработчик приложений Оба ядра выполняют код от внешней флэш-памяти с помощью QSPI clocked на 32 МГц Кэши на чипе на ядро обеспечивают оптимальную производительность и энергопотребление

Bluetooth подсистема

Соответствует спецификации Bluetooth v5.0, включая 2 Мбит/с Bluetooth с низкой энергией (Производственные детали) Одноконцевое антенное соединение с переключателем на чипе balun и Tx/Rx Поддержка Bluetooth, Bluetooth с низкой энергией и смешанных топологий Класс 1 поддержка

Параметры

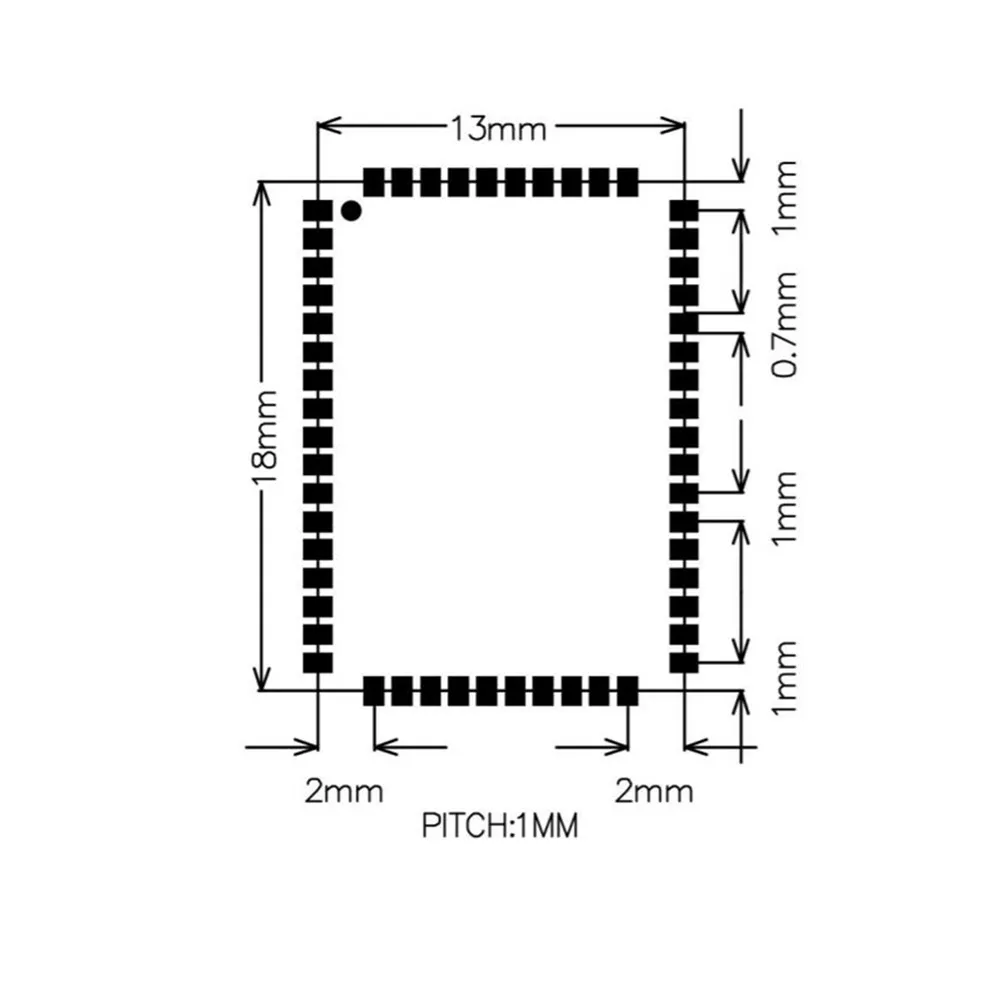

Стандарт Bluetooth 5,0 Чипсет QCC3021 NEC и BGA Размер 13 мм × 18 мм × 2,4 мм Напряжение 2,8 ~ 4,2 в Температура-10 ~ + 70 ℃ Температура хранения-40 ~ + 85 ℃ Частотный диапазон 2402-2480 МГц Максимальная мощность передачи RF 9dBm X/4 DQPSK получите чувствительность-91dBm 8 дпск получает чувствительность-81dBm

Приложений

Проводные/беспроводные наушники Моно/наушники Устройство, док-станция Qualcomm TrueWireless™Стерео наушники

SPDIF прошивки Описание

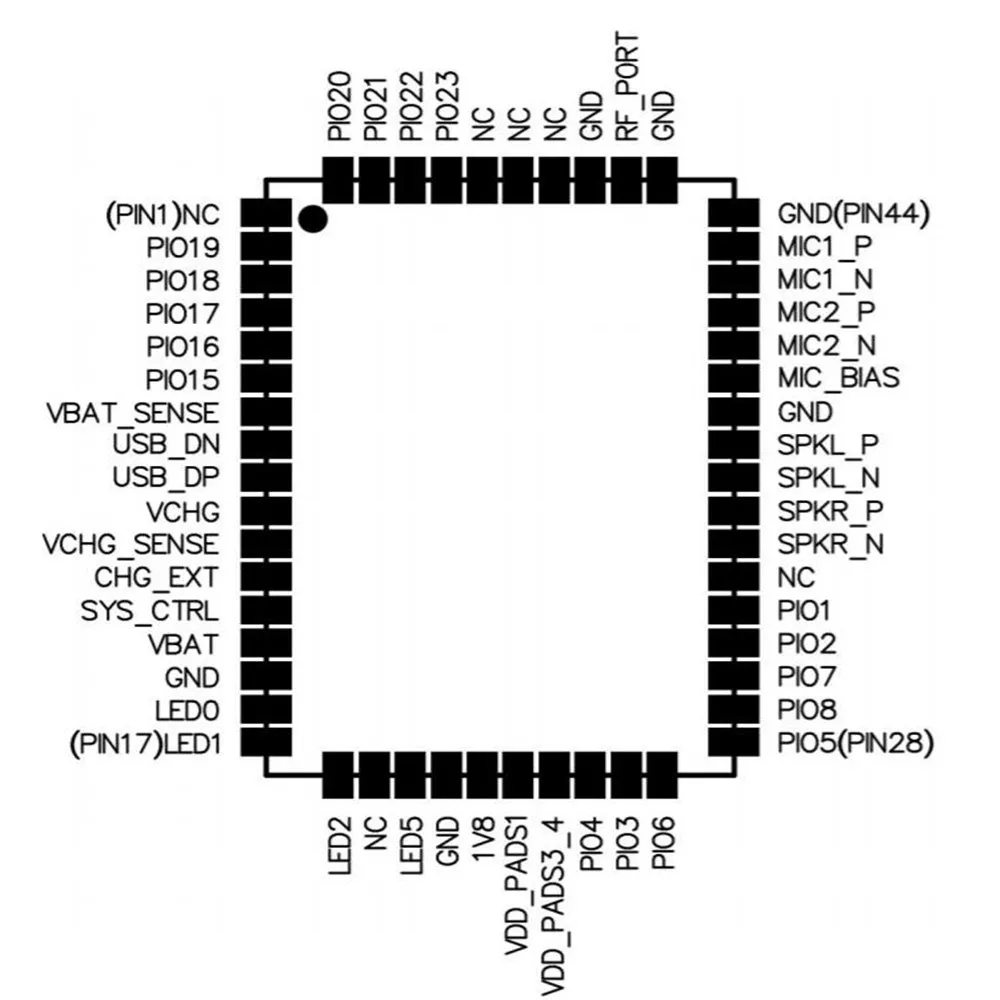

1. Поддержка режима USB и Bluetooth, приоритет Bluetooth (Bluetooth без воспроизведения звука автоматически переключается в режим USB), не поддерживает функцию вызова Параметры звуковой карты USB: 16 бит/44,1 к/48 к 2. Описание кнопки: PIO2: короткое нажатие для приостановки воспроизведения, длительное нажатие в течение 3 секунд для ввода сопряжения, длительное нажатие в течение 5 секунд для очистки записи сопряжения PIO3: Короткое нажатие на предыдущую песню, длительное нажатие, чтобы уменьшить громкость PIO4: Короткое нажатие на песню, Длительное нажатие на громкость для увеличения PIO5: подключен к высокому уровню, не подключен к низкому уровню PIO19: аудиовыход высокого уровня, отсутствие звука низкого уровня PIO20: SPDIF выход 3. Описание индикатора кодека: Bluetooth не подключен: LED0 LED1 мигает попеременно Bluetooth подключен: LED1 всегда включен Воспроизведение аудио Bluetooth: LED1 всегда включен

I2S прошивки Описание

1. Поддержка режима USB и Bluetooth, приоритет Bluetooth (Bluetooth без воспроизведения звука автоматически переключается в режим USB), не поддерживает функцию вызова Параметры звуковой карты USB: 16 бит/44,1 к/48 к 2. Описание кнопки: PIO2: короткое нажатие для приостановки воспроизведения, длительное нажатие в течение 3 секунд для ввода сопряжения, длительное нажатие в течение 5 секунд для очистки записи сопряжения PIO3: Короткое нажатие на предыдущую песню, длительное нажатие, чтобы уменьшить громкость PIO4: Короткое нажатие на песню, Длительное нажатие на громкость для увеличения PIO5: подключен к высокому уровню, не подключен к низкому уровню PIO19: аудиовыход высокого уровня, отсутствие звука низкого уровня 3. Описание индикатора кодека: Bluetooth не подключен: LED0 LED1 мигает попеременно Bluetooth подключен: LED1 всегда включен Воспроизведение аудио Bluetooth: LED1 всегда включен
