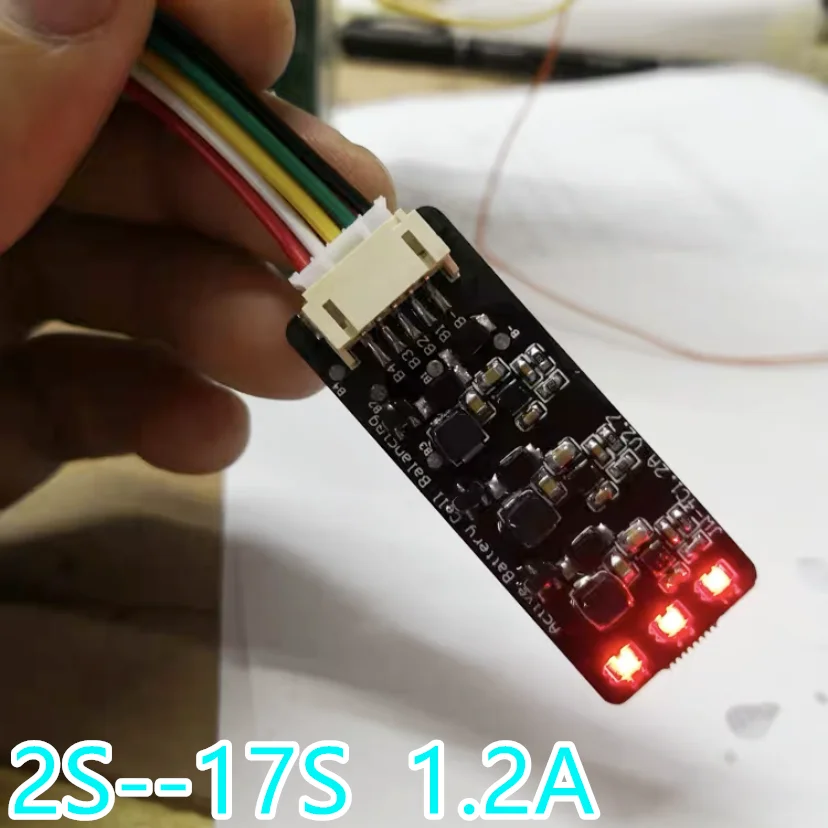

Плата передачи энергии 2s 17s индуктивное Преобразование 1 2 А большой модуль

Плата передачи энергии 2s 17s индуктивное Преобразование 1 2 А большой модуль

Примечание: Эта плата является принципом прилегающей выравнивания и не может использоваться в качестве инструмента обслуживания. Для подключения аккумулятора его следует использовать вместе с защитой литиевой батареи.

Дифференциальное давление, генерируемое зарядкой и разрядкой, запускает доску выравнивания для работы для реализации выравнивания передачи энергии.

Jingwei литиевая активная эквалайзер плата передачи энергии литий активный эквалайзер высокая эффективность эквалайзер передачи энергии

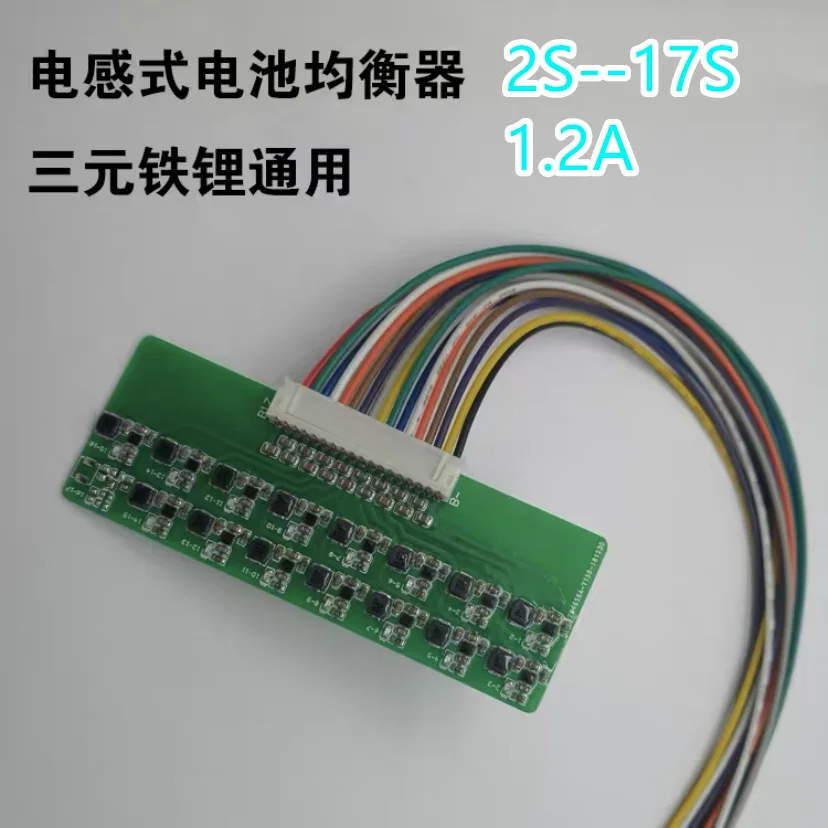

Индуктивная плата выравнивания передачи энергии, балансировщик напряжения аккумулятора высокого тока 1.2A, значительно сбалансирует напряжение батареи, повышает общую эффективность аккумуляторной батареи!

Модуль выравнивания индуктивности подходит для аккумуляторов с емкостью менее 30 Ач, пожалуйста, купите высокоэффективный конденсатор Feidu для аккумуляторов с емкостью более 30 Ач! Равновесие Показания:

1. Когда лампа выравнивания включена, Выравнивающая Работа включена,

2. Выравнивающая лампа выключена, и схема выравнивания находится в спящем состоянии,

3. Выравнивающая лампа мигает, индикация вне серии, или цепь неисправна.

Выравнивания принцип:

Этот модуль сопряжен с выравниванием перепада давления. В тех случаях, когда рядом с батарея перепада давления достигает 0,1 V вышеуказанного товара, и мы предоставим вам чип вызовет выравнивания до тех пор, пока не будет рядом с батарея перепада давления перестанет работать в течение 0,03 V. Когда он используется для зарядки и разрядки аккумуляторной батареи, соседнее дифференциальное давление вызовет выравнивание, И ошибка напряжения аккумуляторной батареи будет возвращена к идеальному значению, чтобы уменьшить стоимость обслуживания батареи. Технические параметры:

Рабочее напряжение-2,0 v-4,5 v, который является универсальным для трехкомпонентная литиевая батарея, и не применимо для LTO литиевая батарея.

Выравнивания ток:

Прилегающий перепад давления более чем 0,1 V (сила тока составляет примерно 0,5-0.7a);

Прилегающий перепад давления более чем 0,2 V (достижения максимальной выравнивания ток 1.2A);

Чем меньше дифференциальное давление, тем меньше равный ток.

Проводка Разрешение:

B -, полный отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи)

В1, положительный полюс первого аккумулятора

B2, положительный полюс второго аккумулятора

B3. .. И так далее.

Вспомогательное оборудование:

Проводная линия длиной 30 см из чистой меди 22Awg!

Высокая точность выравнивания передачи энергии, эксклюзивный IC выравнивания!

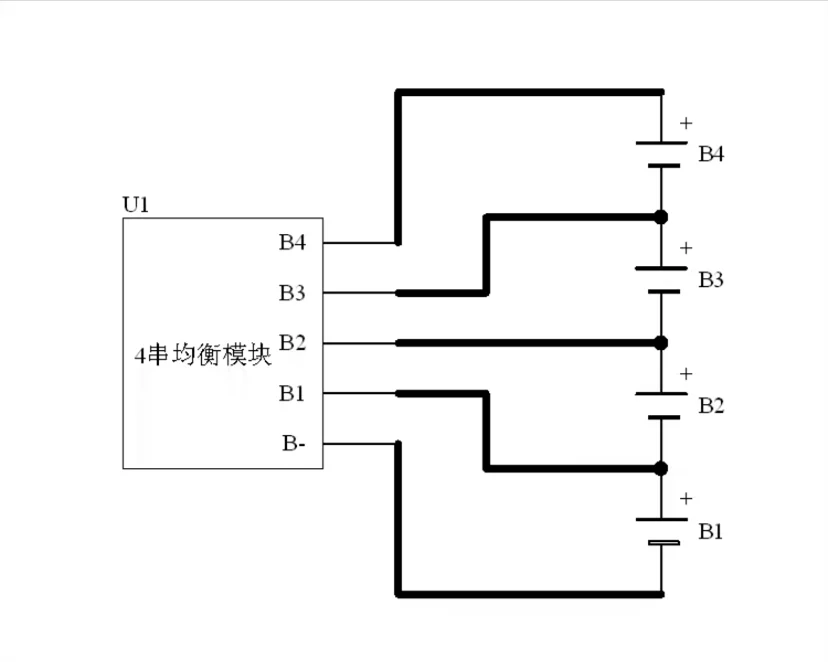

Схема проводки с четырьмя струнами выглядит следующим образом и так далее для других струн!

Внимание (более 13 струн кабельных штепсельных вилок должны быть вставлены в обязательном порядке, сначала свяжитесь с b-контактом и аккуратно вставьте вверх, в противном случае это может привести к горению платы)
