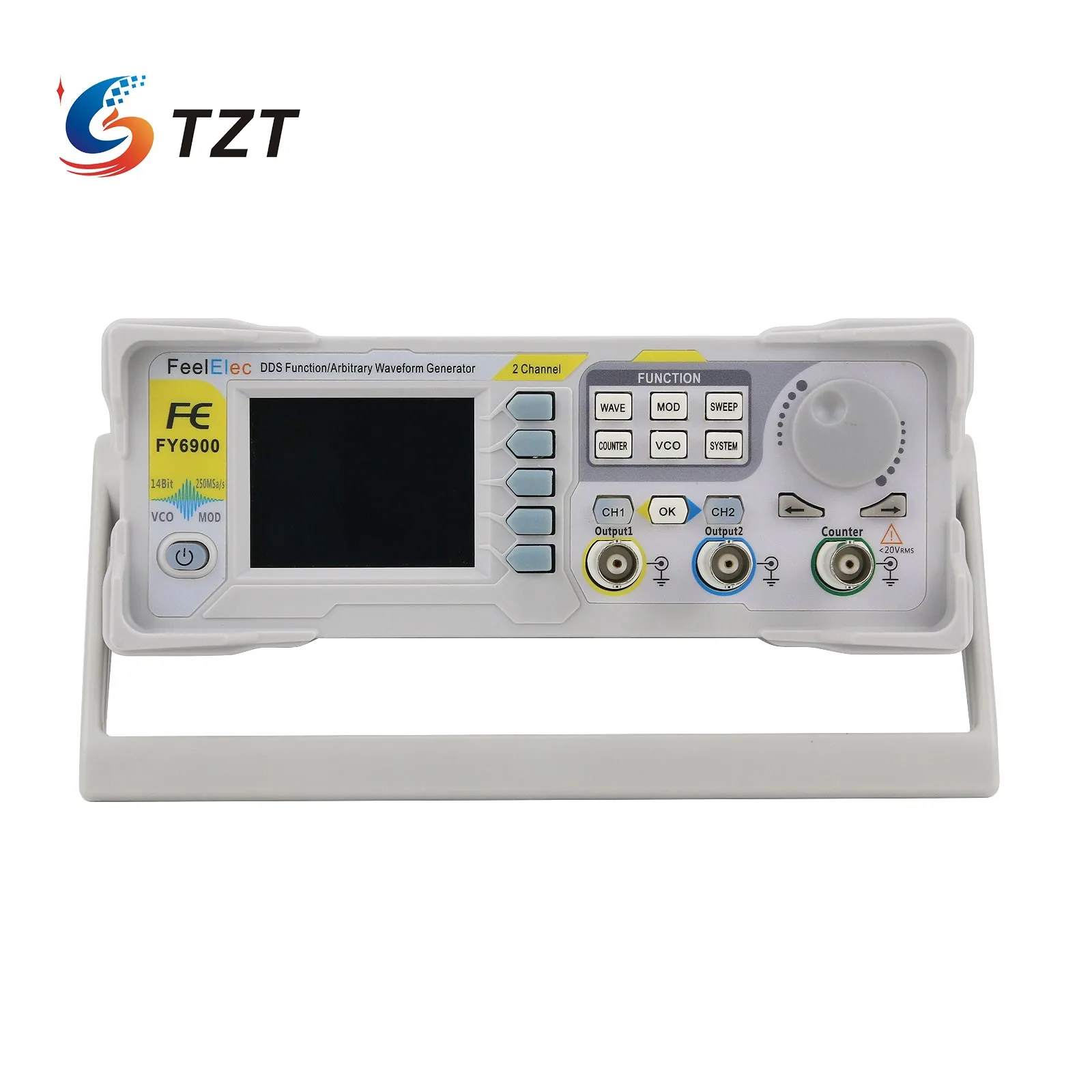

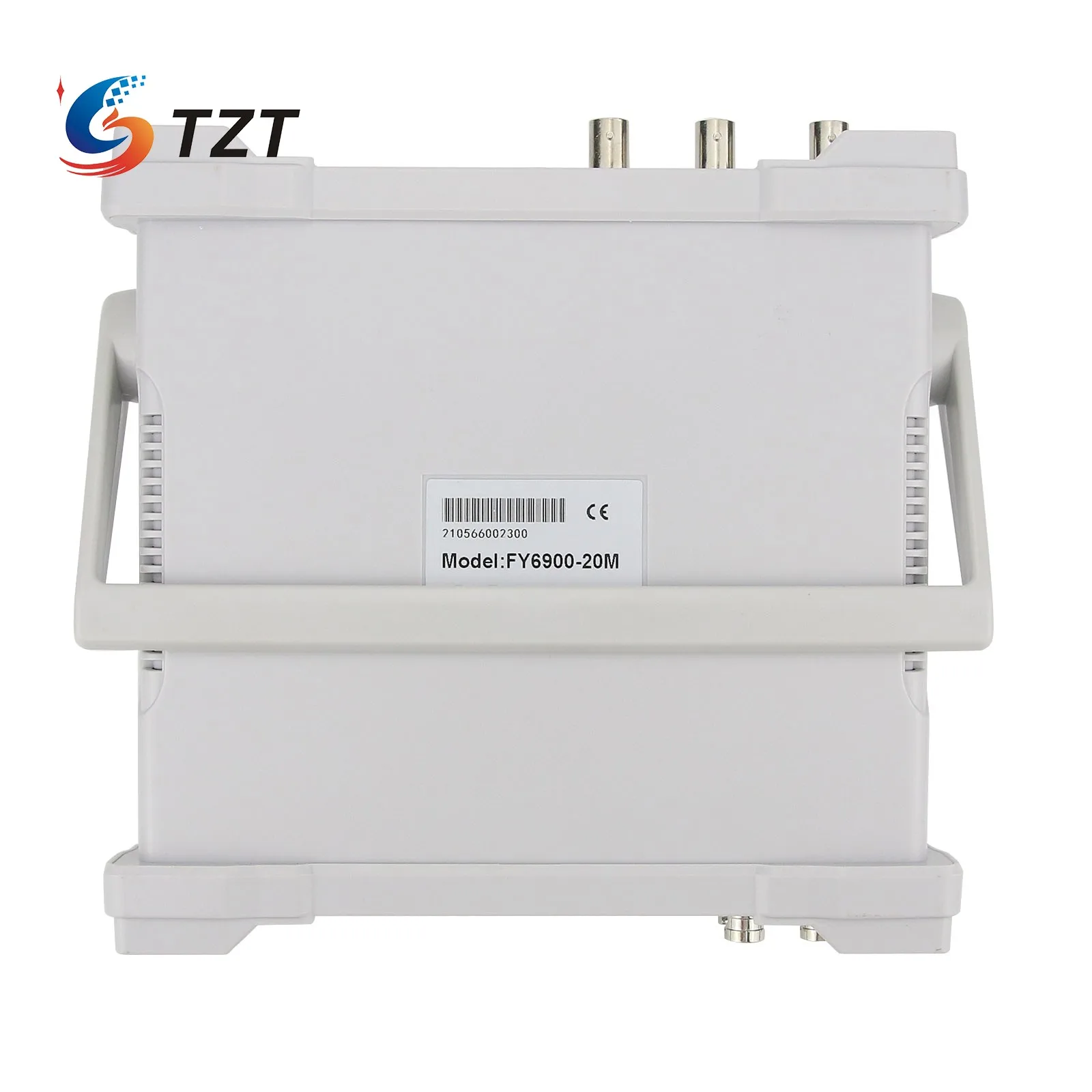

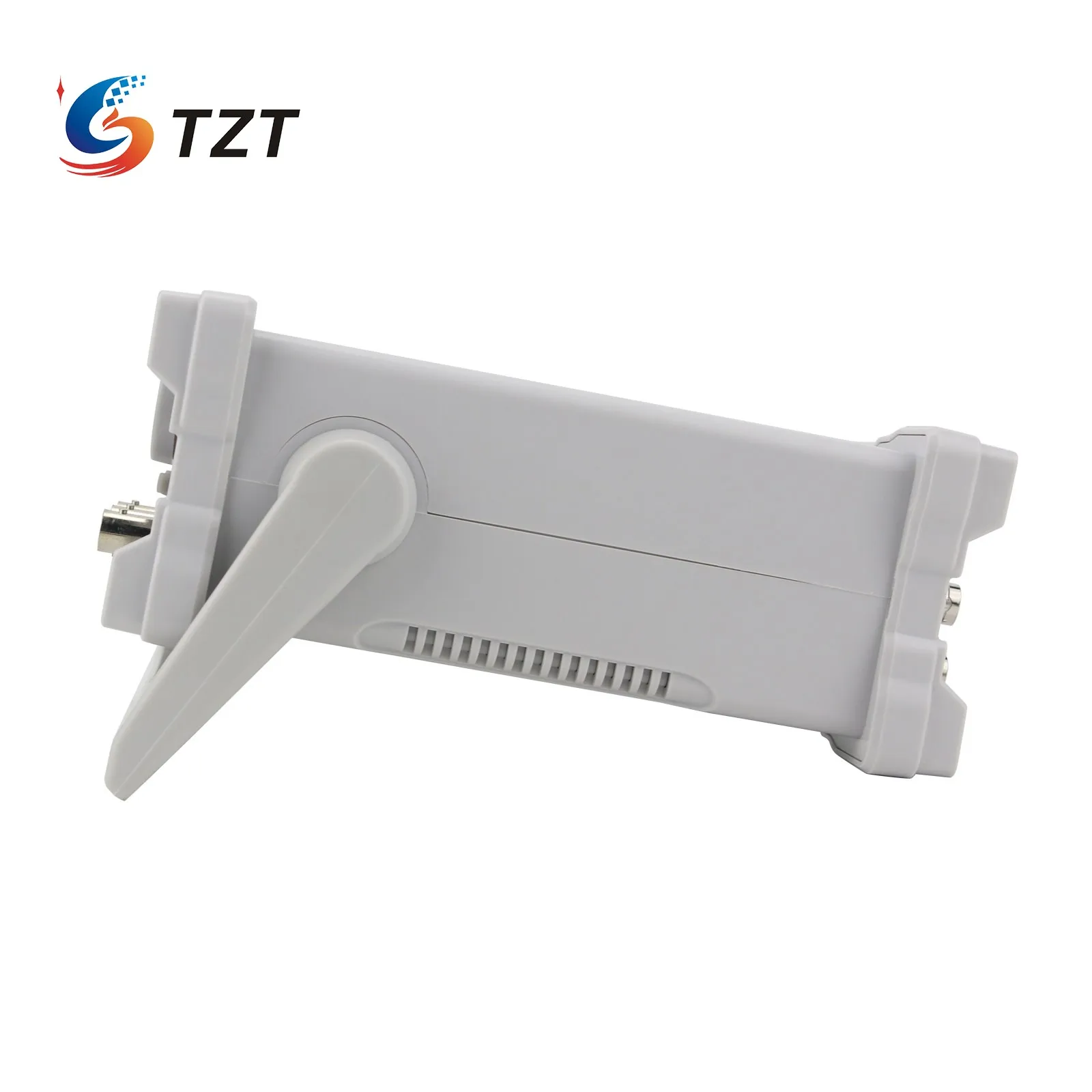

TZT 20/30/40/50/60 МГц 2 канальный генератор произвольной формы сигнала счетчик частоты

TZT 20/30/40/50/60 МГц 2 канальный генератор произвольной формы сигнала счетчик частоты

Завеса 20 Вт, 30 Вт/40/50/60 МГц 2-канальный Функция сигналов произвольной формы генератор импульсов сигнала счетчик частоты FY6900

Описание: 63610 ~ 63611,65707 ~ 65709
Двухканальная функция серии FY6900/генератор произвольной формы-высокопроизводительный и экономичный генератор сигналов. Может использоваться в качестве функционального генератора сигналов, генератора произвольной формы, Генератор импульсных сигналов, VCO, подметальная машина частоты, счетчик и счетчик частоты. Богатые сочетания клавиш упрощают сложные операции. Он особенно подходит для электронных энтузиастов, научно-исследовательских учреждений и высокотехнологичных предприятий, ремонта автомобилей и других отраслей.

Используя технологию DDS, прибор производит точные, стабильные, низкие Выходные сигналы искажений, и все параметры откалиброваны внутренними процедурами. Все функции инструмента могут управляться с помощью главного программного обеспечения. Вы можете использовать программное обеспечение хоста для редактирования произвольной формы сигнала и сохранения его в генераторе сигнала для вывода формы сигнала. Протокол связи открыт для облегчения вторичного развития. Он имеет крупномасштабные интегральные схемы, SMT, высокую надежность и длительный срок службы. С защитой от короткого замыкания на выходе, все выходные клеммы сигнала могут работать в условиях короткого замыкания нагрузки для 60s.

Характеристики серии FY6900:
◆ Технология DDS производит точные, стабильные и низкие Выходные сигналы искажений.
◆ Настольный дизайн с ABS пластиковым корпусом, AC 100 ~ 240 В (AC) Широкий источник питания напряжения.
◆ 2,4 дюймов (320*240) цветной дисплей экран одновременное отображение двухканальный сигнал параметры.
◆ Максимальная выходная частота составляет 60 МГц (Синусоидальная волна), 250MSA/s частота дискретизации, 14 бит вертикального разрешения.
◆ Нажмите и удерживайте кнопку OK во время использования, чтобы быстро сохранить информацию о параметрах, выходную в настоящее время с помощью инструмента, и сохраненные параметры могут быть автоматически загружены при включении снова.
◆ Полностью независимый двухканальный выход (эквивалент двух независимых источников сигнала), способен работать синхронно, с точной регулируемой фазой.
◆ Функция отслеживания каналов: при отслеживании все параметры обоих каналов могут быть обновлены одновременно в соответствии с конфигурацией пользователя.
◆ Две или более машины могут достичь многомашинной синхронизации через порт синхронизации.
◆ Выход до 98 групп функций/произвольных сигналов s, включая 34 предустановленных формы сигналов и 64 пользовательских формы сигналов (программное обеспечение для редактирования произвольной формы, поддерживающее инструмент, может использоваться для редактирования произвольной формы сигналов и загрузки на выход инструмента) предустановленные формы сигналов включают: синусоидальную волну, квадратную волну, прямоугольная волна (регулируемый Рабочий цикл), Трапециевидная волна (можно точно установить время подъема и падения), треугольная волна и импульсная волна (ширина и частота импульса могут быть точно зафиксированы), восходящая волна, Нисходящая волна пилообразного зуба, ступенчатая волна, трапециевидная импульсная волна, грузило пульс, узкая импульсная волна, шумовая волна, геометрической подъем, Экстенциальное снижение, электрокардиограмма, импульсная волна Lorentz, многотоновая волна, CMOS (0 ~ 12 В), четырехканальный уровень TTL и напряжение постоянного тока и т. д.
◆ 64 набора произвольных бит для хранения волн. Глубина хранения каждой группы составляет 8192*14 бит (чем длиннее глубина формы волны, тем больше деталей формы волны сохранены, и детали сигнала могут быть восстановлены с высокой точностью).
◆ Высокочастотная точность: точность частоты может достигать порядка 10-6.
◆ Высокочастотное Разрешение: полный диапазон частотного разрешения 1гц (0,000001 Гц).
◆ Выходная амплитуда может быть до 24Vpp и амплитудное разрешение может быть до 1МВ (0,001 в).
◆ С функцией смещения постоянного тока-12 В ~ + 12 В (<20 МГц), разрешение может достигать 1 мВ.
◆ Рабочий цикл обоих каналов может регулироваться независимо, и точность регулировки может достигать 0.01%.
◆ Ширина импульса и частота импульса постоянно регулируются, а диапазон регулировки составляет 20ns-1S. Амплитуда импульса может непрерывно регулироваться между 0-12 В, и точность регулировки составляет 0,001 в.
◆ Фаза диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.
◆ Нет ограничения диапазона: Прямые цифровые настройки доступны для полной частоты диапазона.
◆ Функция вывода цифрового сигнала может реализовывать любой уровень CMOS с амплитудой 0 ~ 12 В.
◆ Функция сканирования: четыре атрибута сигнала: частота, амплитуда, смещение и рабочий цикл можно отсканировать отдельно. Он имеет два режима сканирования, линейное сканирование и логарифмическое сканирование.
◆ Импульсный поезд разрывная Выходная функция: опционально три режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер, который может сделать машину выходной любой импульсный поезд 1 ~ 1048575.
◆ Функция VCO: поддержка функции контроля напряжения VCO Функция выходного сигнала (например, осциллятор с контролем напряжения).
◆ Богатые типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляция.
◆ Характеристики хранения: Он может хранить 20 наборов параметров состояния инструмента, установленных пользователями, которые можно отозвать в любое время.
◆ 100 м Функция счетчика частоты: четыре метода измерения: Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса и измерение рабочего цикла. Максимальное Измерение частоты может достигать 100 МГц, а минимальное Измерение частоты 0,01 Гц.
◆ Функция счетчика.
◆ Все параметры могут быть откалиброваны с помощью внутренних процедур.
◆ Оснащен мощной функцией редактирования произвольной формы, ее можно загрузить на инструмент для вывода формы волны после редактирования произвольной формы на вашем ПК.
◆ Мощная коммуникационная Функция: ПК может использоваться для управления прибором. Протокол связи открыт, что облегчает вторичное развитие.
◆ Высокая надежность: крупномасштабная интегральная схема, SMT, высокая надежность и длительный срок службы.
◆ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 с при условиях короткого замыкания.
◆ Дополнительные усилители мощности серии FYV2000 или серии FPA1000 могут использоваться для обеспечения стабильного выхода сигнала более 20 Вт в полосе пропускания DC-10MHz. Выходная мощность FPA101A может достигать до 100 Вт. Размеры изделия: 200x190x85 мм (ДхШхВ).

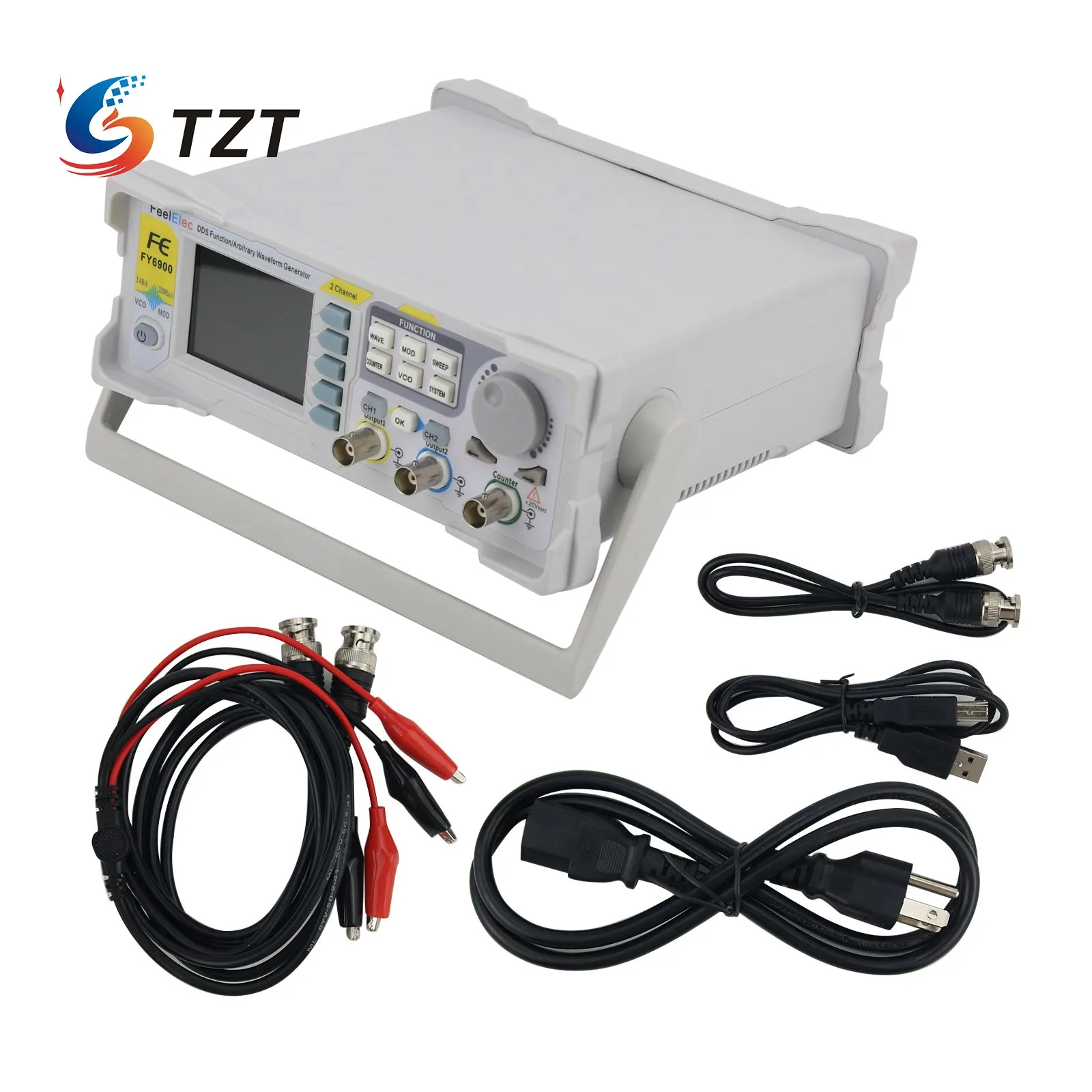

Посылка включает в себя:
-1 генератор сигналов
-1 х шнур питания
-1 usb-кабель для передачи данных
-Кабель BNC-BNC-1 шт.
-2 x Q9 зажимные кабели
