Для MisTer FPGA ручной сварки MisTer IO доска и MisTer usb-хаб v2.1 доска и MisTer SDRAM XS v2.2 доска

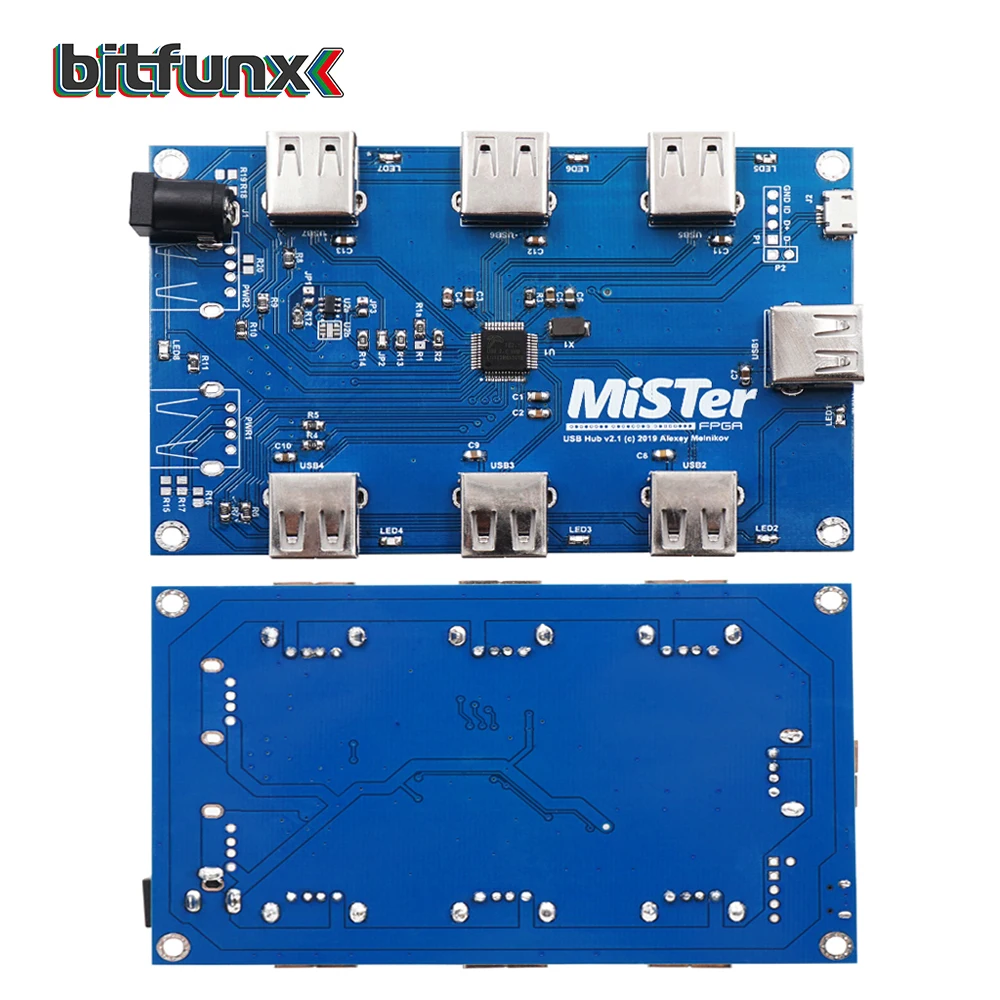

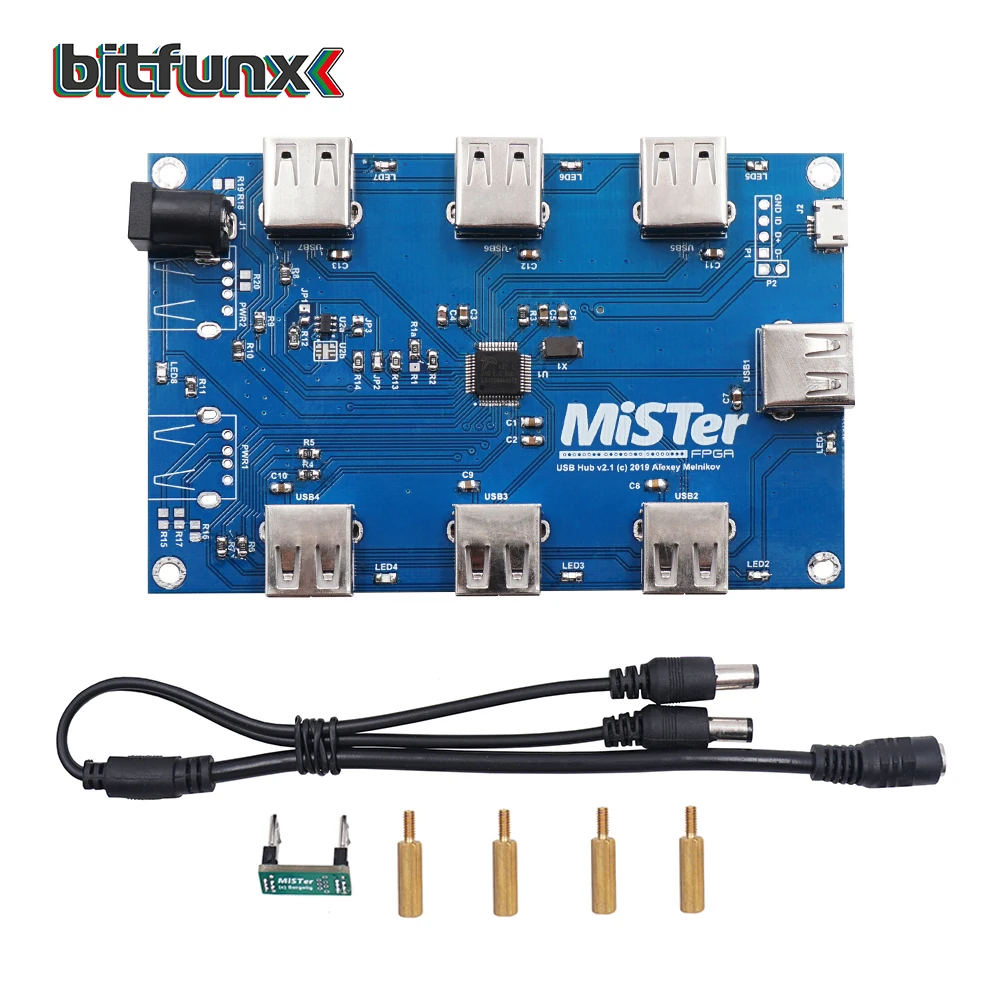

MisTer usb-хаб v2.1 плата

Это дополнительный usb-хаб для удобного подключения к usb-устройству. С этой платой у MiSTer есть дополнительные семь usb-портов, которые плотно сидят под существующим шасси. Usb-мост легко подключается к DE10-Nano плате SoC без каких-либо дополнительных проводов.

Особенности:

·Порт micro USB

·7 портов USB

·5V DC соединение

·На основе микросхемы FE2.1

Доска MisTer IO

Плата MiSTer IO-это дополнительное расширение, которое подключается поверх Terasic DE10-Nano SoC. Он добавляет следующие функции к платформе MiSTer:

·Разъем VGA. Проверка совместимости аналогового видео выхода

·Аудиоразъем 3,5 мм с TOSLink

·3 кнопки

·3 светодиода состояния

·Дополнительная sd-карта (для некоторых ядер)

·Вентилятор для охлаждения FPGA

·Расширительный разъем (в виде разъема USB 3,0, но это не USB!)

·Дополнительные разъемы для интеграции MiSTer в чехлы.

Эта плата Extra Slim (XS) v2.2 обеспечивает 32 Мб памяти SDR SDRAM для ядер, требующих большой памяти (>512KB). Хотя DE10-Nano построен в DDR3 RAM, он имеет высокую задержку и не подходит для таймингов, необходимых для ретро EDO D RAM. Поэтому, если ядро требует точного времени памяти, то бортовой DDR3 не может быть использован. Все мои дополнительные тонкие (XS) SDRAM платы были проверены под микроскопом, чтобы гарантировать, что нет паяльных мостов, Затем каждая дополнительная тонкая доска SDRAM очищается в ультразвуковой ванне для удаления остатка потока и, наконец, каждая плата тестируется на частоте 150 МГц не менее получаса. Каждый из моих досок использует чипы памяти Alliance с более высоким качеством, в отличие от более дешевых и менее надежных чипов Winbond, высококачественные фирменные конденсаторы KEMET используются на каждой плате. Вы можете быть уверены, зная каждый дополнительный тонкий (XS) Доска v2.2 SDRAM была протестирована на протяжении более получаса на частоте 150 МГц с использованием испытательного ядра SDRAM доска (выпуск 20 декабря 2019). Я также тестирую каждый с рядом консольных ядер в играх, чтобы убедиться, что нет проблем.

Характеристика:

-Подходит для Terasic DE10-Nano FPGA

-Чип AS4C16M16SA-6TCN памяти Alliance

-Высококачественные конденсаторы KEMET

-Протестировано более чем на полчаса @ 150 МГц

-Совместимость с панелью MiSTer IO

Информация о продукте:

-1 x дополнительная тонкая (XS) v2.2 SDRAM доска

-Полностью Собранный и протестированный
