1,0-4000 Вт контроллер

Благодарим Вас за выбор ветрового и солнечного гибридного солнечного контроллера зарядки серии SS. Эта серия продуктов использует передовой высокоскоростной процессор и алгоритм управления MPPT для обеспечения зарядки MPPT с низкой скоростью ветра, с высокой скоростью отклика, высокой надежностью и высокими стандартными характеристиками indus.

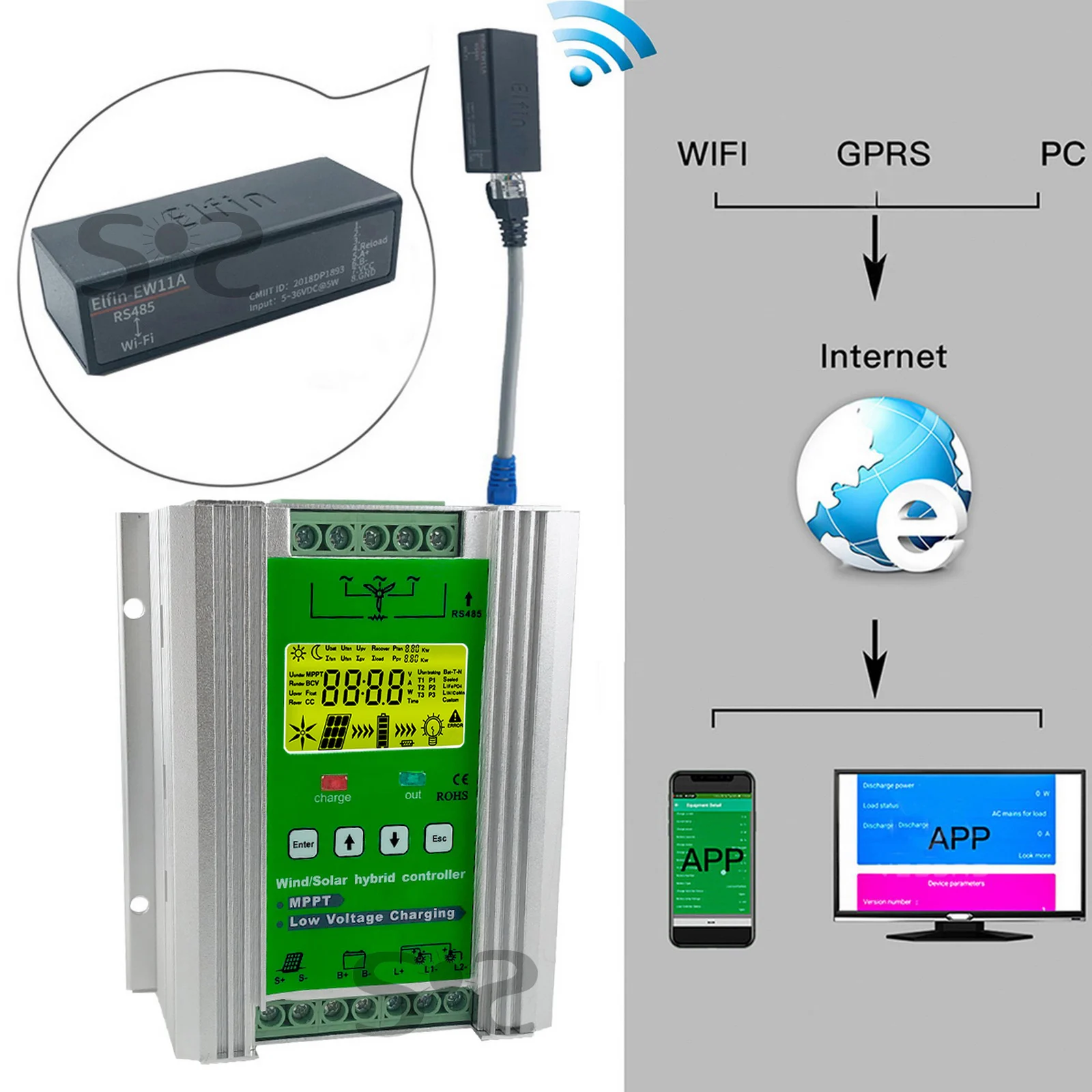

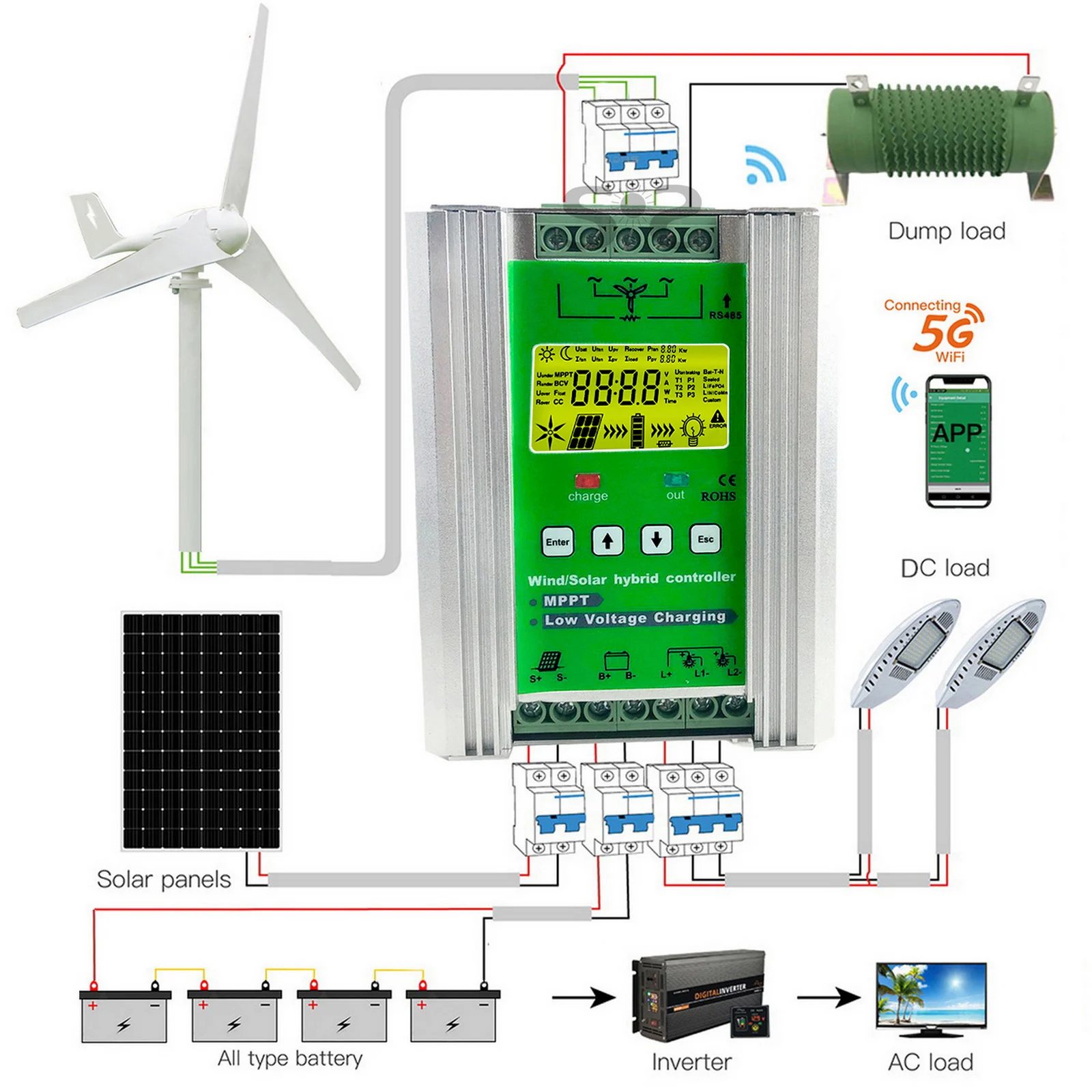

Контроллер принимает дизайн экрана, информация о дисплее более полная, интерфейс дисплея более четкий, контроллер поддерживает модуль Wi-Fi и модуль GPRS для расширения и реализации облачного мониторинга приложений. Контроллер подходит для солнечной автономной системы, автоматически контролирует зарядку и разрядку, и может быть применен в основных станциях связи, бытовых системах, системах уличного освещения, полевом мониторинге и других областях.

2. Особенности продукта

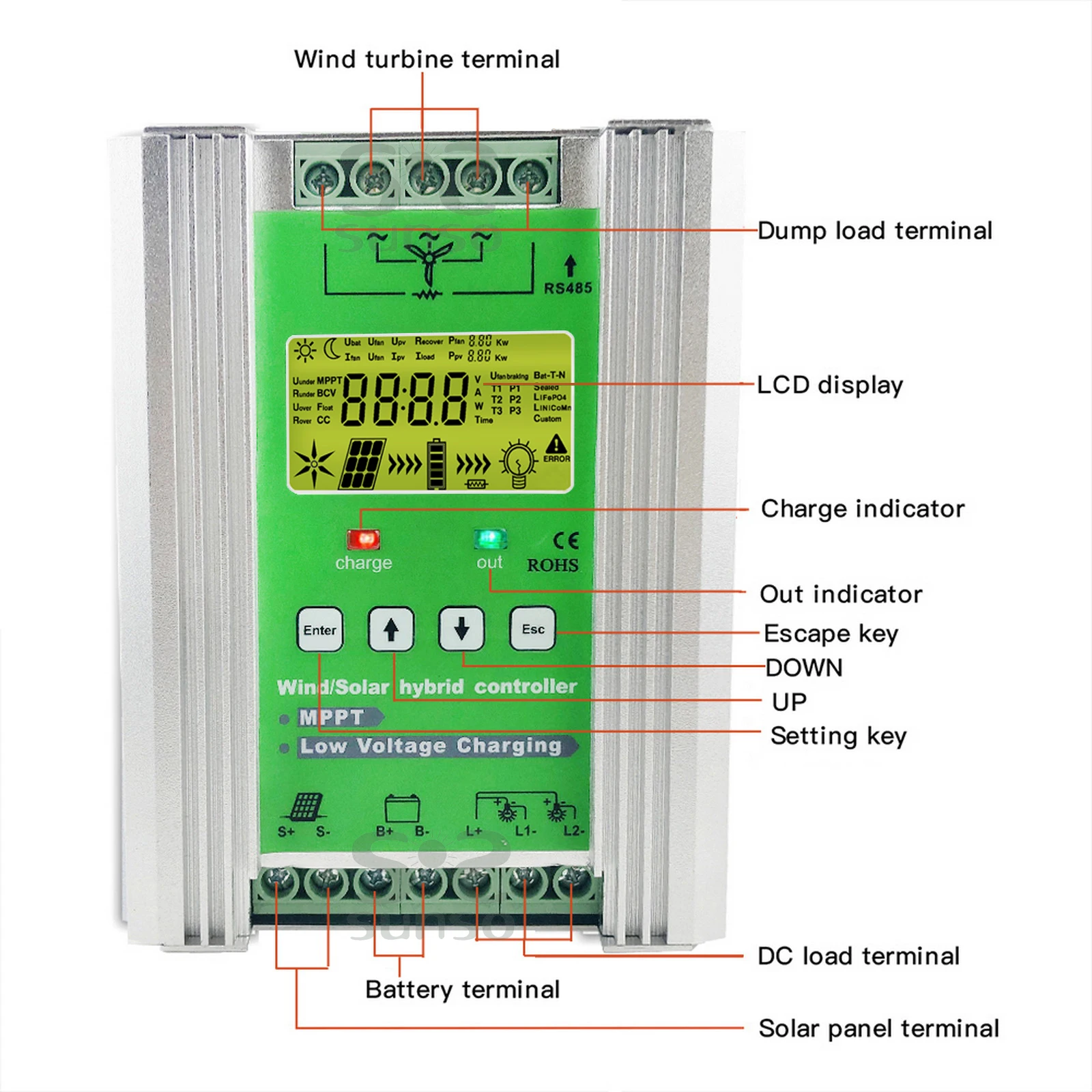

● Дисплей принимает цветной экран, дизайн, vesdas отображения информации является более полная интерфейса дисплея чётче, и 4-кнопочный интерфейс человек-машина и настройка работы более удобно;

● Алгоритм управления MPPT, используемый для зарядки вентилятора, обеспечивает зарядку MPPT при низкой скорости ветра.

● Трехступенчатый режим зарядки вентилятора: MPPT зарядка-подъемная зарядка-плавающая зарядка.

● Фотоэлектрический трехступенчатый режим зарядки: CC постоянный ток-подъемная зарядка-плавающая зарядка.

● 12V/24Vbattery система автоматически распознает, или 12V/24V/48V battery system автоматически распознает (опционально).

● Связь RS485 может обеспечить протокол связи для унифицированного управления facitiilate и вторичного развития для клиента.

● Параметры работы контроллера можно просматривать и устанавливать через приложение «мобильный телефон». (Опционально)

● Контроллер имеет комплексные функции защиты, такие как перезарядка, перегрузка и перегрузка;

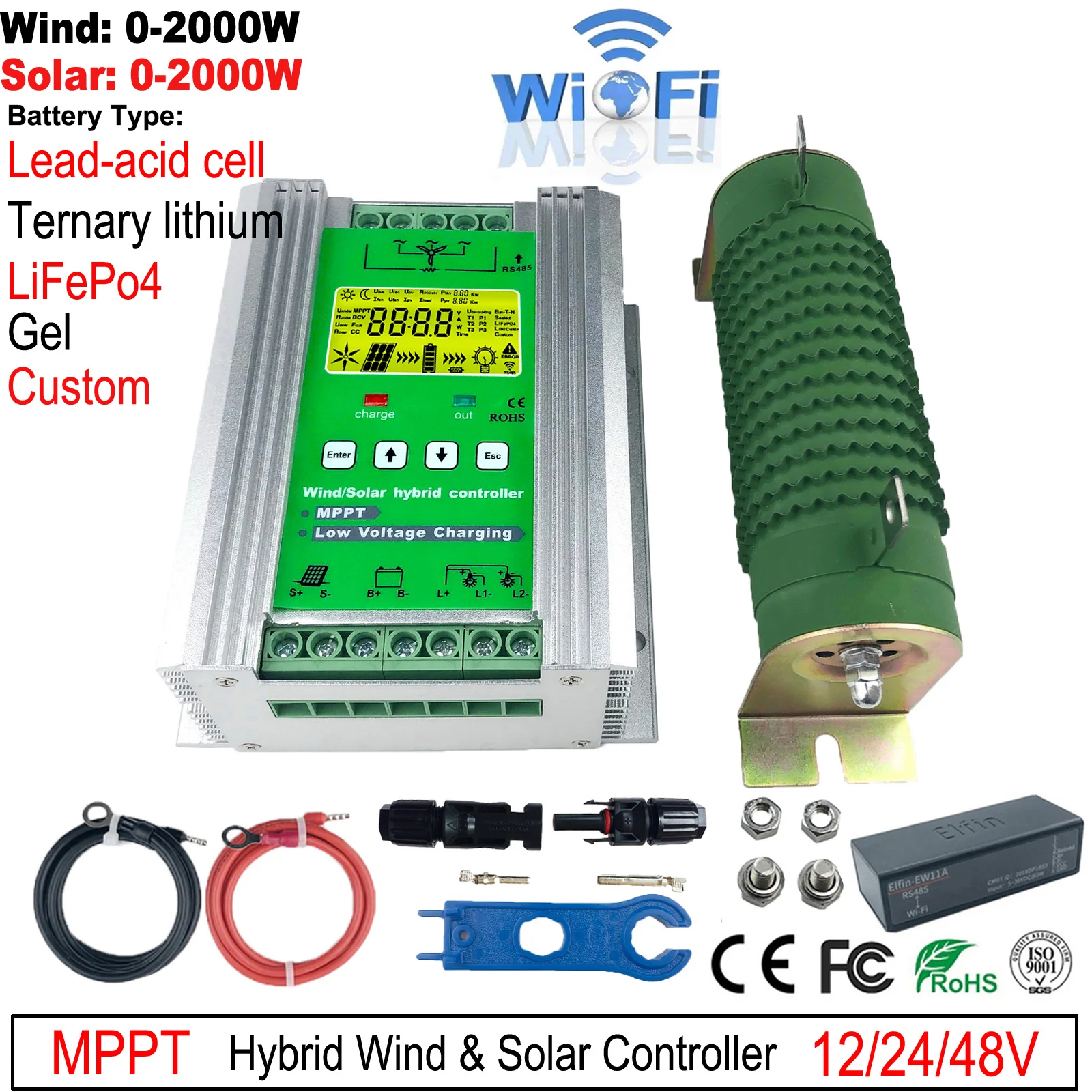

● Свинцово-кислотная батарея, тройная литиевая батарея, литий-железо фосфат, на заказЧетыре режима зарядки типа s (тип батареи)

● Контроллер имеет различные режимы контроля нагрузки, нагрузка имеет два выхода, а выходная мощность и время могут быть установлены;

● Контроллер имеет широкую адаптивность, адаптивность днем и ночью;

1. Системный параметр

Модель

1600W0808

2000W1010

2400W1212

2000W1215

3000W1515

3000W1020

3200W1220

3500W1520

4000W2020 (на заказ)

Номинальное напряжение системы

12 В (9V-16VDC) / 24 В (18V-32VDC) / 48 В (42V-60VDC)

Солнечный модуль

ЛОС

27,6 в (12 В)/55,2 в (24 В) / 105 в (48 В)

Vmp

> Vbat + 1V

Imp

Мощность ÷ Номинальное напряжение + 1A (например: 1500 Вт Солнечный модуль ÷ 48 В (номинальное напряжение) = 32А)

Работоспособная мощность

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 2000 Вт

Ветряная турбина

Номинальное напряжение

12VAC(20.8VDC)/ 24VAC (41.6VDC)/ 48VAC(83.1VDC)

Номинальный ток

Мощность ÷ Номинальное напряжение + 1A (например: 1500 Вт Солнечный модуль ÷ 48 В (номинальное напряжение) = 32А)

Работоспособная мощность

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 2000 Вт

0 Вт ~ 2000 Вт

0 Вт ~ 2000 Вт

0 Вт ~ 2000 Вт

Максимальное напряжение открытой цепи

25.6VAC(12VAC) /51,2 V(24VAC) /102,4 V(48VAC)

Специальное примечание: Ниже приведены оптимальные настройки параметров, рекомендуется не изменять

Uunder

Перенапряжение разряда

10,8 В/21,6 в/43,2 в

Под

Возврат при разрядке

13,1 в/26,2 в/52,4 в

Uover

Перенапряжение заряда

15,5 V/31,0 V/62,0 V

Ровер

Возврат заряда

15,0 в/30,0 в/60,0 в

BCV

Увеличение заряда

14,4 В/28,8 в/57,6 в

Поплавок

Плавающий заряд

13,8 В/27,6 в/55,2 в

Ufanторможение

Ветронепроницаемое напряжение

25,6 В/51,2 в/102,4 в

Нагрузка постоянного тока

Выходная мощность

0 Вт ~ 180 Вт
(В одну сторону)

0 Вт ~ 700 Вт
(В одну сторону)

0 Вт ~ 1400 Вт
(В одну сторону)

Номинальное напряжение

12VDC

24VDC

48VDC

Максимальный ток

30A(15A * 2)

60A(30A * 2)

60A(30A * 2)

Эффективность преобразования

Alibaba 98%

Режим работы

Режим уличного освещения по умолчанию

Защита окружающей среды

Температура

1) работа:-20 ℃ ~ 50 ℃; 2) Хранение:-30 ℃ ~ 70 ℃

Влажность (°C)

10% ~ 90% без конденсации

Степень защиты

IP30

Примечание: данная модель поддерживает восстановление одной кнопки. Операция шаг: на главном интерфейсе ЖК-дисплея контроллера сначала нажмите клавишу ESC, затем нажмите клавишу вниз и, наконец, нажмите клавишу ESC снова.

О пусковом напряжении MPPT:

12V батарея Системы, Винд генерэтор votlage должна прибыть 8V

24V батарея Системы, напряжение генератора ветра должна прибыть 16V

48v батарея Системы, напряжение генератора ветра должна прибыть 32V постоянного тока

Таблица параметров батареи:

Свинцово-кислотная батарея (одиночный 12 В)

Номинальное напряжение/в системы

12V система (1 строка)

24V система (2 строки)

48V система (4 строки)

12 В значение по умолчанию

Перенапряжение (перезарядка)/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15,5 V

Возврат перенапряжения/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15 в

Увеличение напряжения зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

14,4 В

Плавающее напряжение зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,8 В

Пониженное напряжение/в

7 ~ 13 в

14 ~ 26 в

28 ~ 52 в

10,8 В

Пониженное напряжение возвращаемое напряжение/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,1 в

Трехкомпонентная литиевая батарея (одна секция 3,7 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

13,5 V

Возврат перенапряжения/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,6 V

Увеличение напряжения зарядки/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,4 в

Плавающее напряжение зарядки/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

12,0 в

Пониженное напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

9,3 В

Пониженное напряжение возвращаемое напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

10,5 V

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3

Литий-железо фосфат (односекционный 3,2 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,7 V

Возврат перенапряжения/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,1 В

Увеличение напряжения зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,8 В

Плавающее напряжение зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,2 В

Пониженное напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

8,4 в

Пониженное напряжение возвращаемое напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

9,6 в

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3
