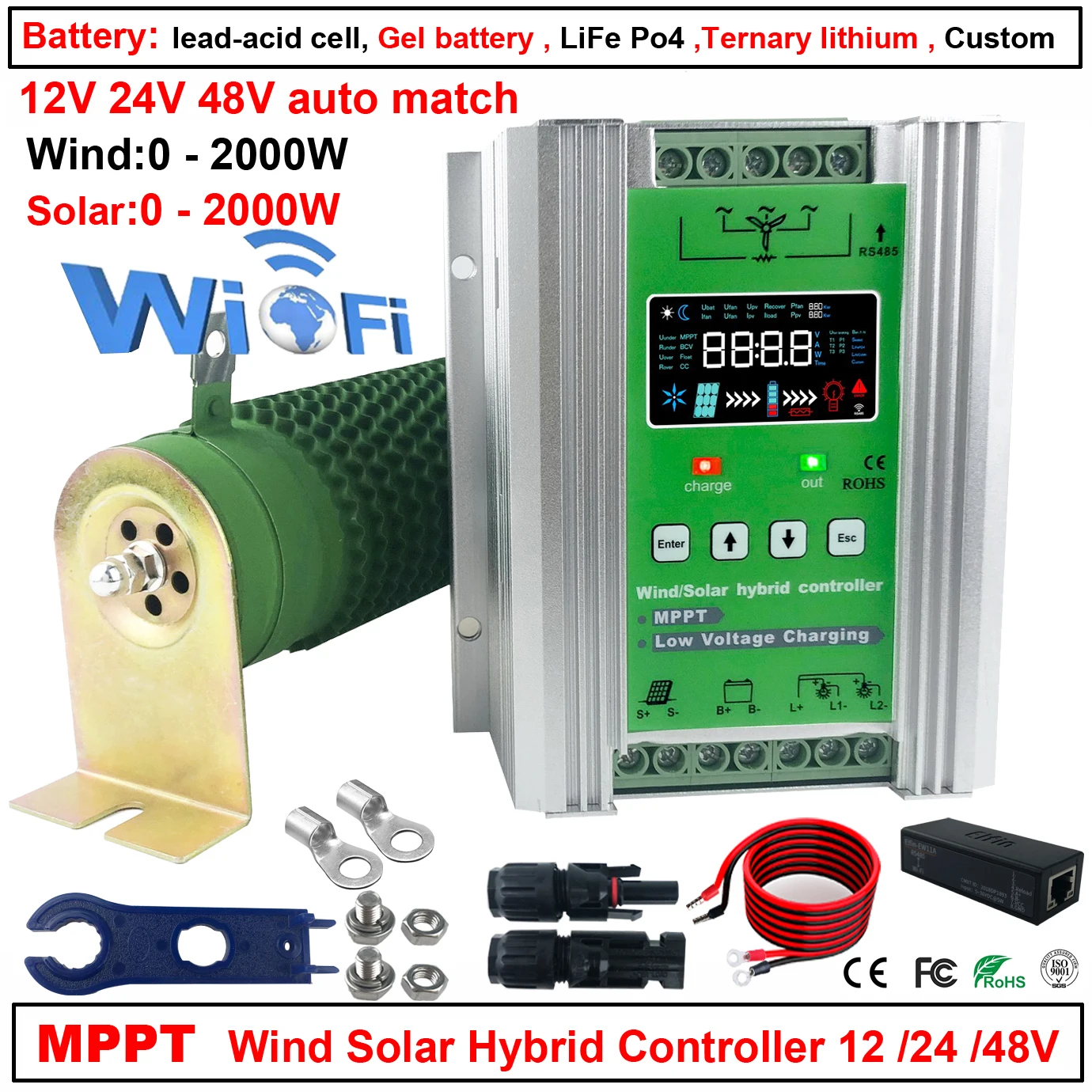

Новый MPPT 0-4000 Вт Гибридный ветряной Солнечный Контроллер заряда 12 в 24 в 48 в регулятор заряда батареи для ветряной турбины PV фотоэлектрический

Описание товара:

Этот тип регулятор 12/24/48V система Напряжение автоматически реорганизовать система Напряжение зависит от вашего банка батареи, например, в том случае, если ваш банк батареи составляет 24В, затем напряжение вашей системы составляет 24 В, таким же образом, номинальное напряжение нагрузки постоянного тока-24 В.

Ниже приводится соответствующая рекомендация для этих различных систем напряжения:

12V батарея банк: 12V ветряной генератор + 18V ВМП массива солнечной панели

24V батарея банк: 24V ветряной генератор + 36В ВМП массива солнечной панели

48V батарея банк: 48В Ветрогенератор + 72V ВМП массива солнечной панели

Ниже уточняются модели гибридного контроллера:

Например. 3000W150

Означает 1500 Вт ветер + 1500 Вт Солнечный

Означает, что система может поддерживать макс. ветряной генератор 1500 Вт и солнечные панели 1500 Вт.

* Примечание 1:Для нашего гибридного контроллера класса люкс по умолчанию используется свинцово-кислотная батарея, вы можете войти в интерфейс настройки типа батареи летучей мыши T-N, чтобы изменить его.

* Примечание 2: Для нашего Комплектация Deluxe гибридный контроллер, у нас есть две системы версия напряжения, 12/24V или 12/24/48V автоматически преобразования *.

Особенности продукта.

(1) дисплей принимаетДизайн цветного экрана, Отображения информации является более полная интерфейса дисплея чётче, и 4-кнопочный интерфейс человек-машина и настройка работы более удобно;

(2)MPPTАлгоритм управления, используемый для ветряной зарядки, обеспечивает MPPT зарядку при низкой скорости ветра;

(3) Режим ветровой трехступенчатой зарядки: MPPT зарядка; Подъемная зарядка; Плавающая зарядка.

(4) солнечный трехступенчатый режим зарядки: CC (постоянный ток); Подзарядка; Плавающая зарядка.

(5) 12V/24VСистема батарей автоматически распознаетИли 12V/24V/48V батарея система автоматически распознает (по желанию).

(6)RS485 коммуникативная банкаОбеспечить протокол связи для облегчения унифицированного управления и вторичного развития для клиента;

(7) рабочие параметры контроллера можно просматривать и устанавливать черезМобильный телефон APP (опционально);

(8)Контроллер имеет полную защитуФункции, такие как перезарядка, перегрузка и перегрузка;

(9)Четыре типа зарядки аккумулятораModec an выбирается для работы: свинцово-кислотная батарея, тройная литиевая батарея, литий-железо фосфат, на заказ;

(10) контроллер имеет различные режимы контроля нагрузки, нагрузка имеет два выхода, а выходная мощность и время могут быть установлены;

(11) контроллер имеет широкую адаптивность, адаптивность днем и ночью.

Применение продукта.

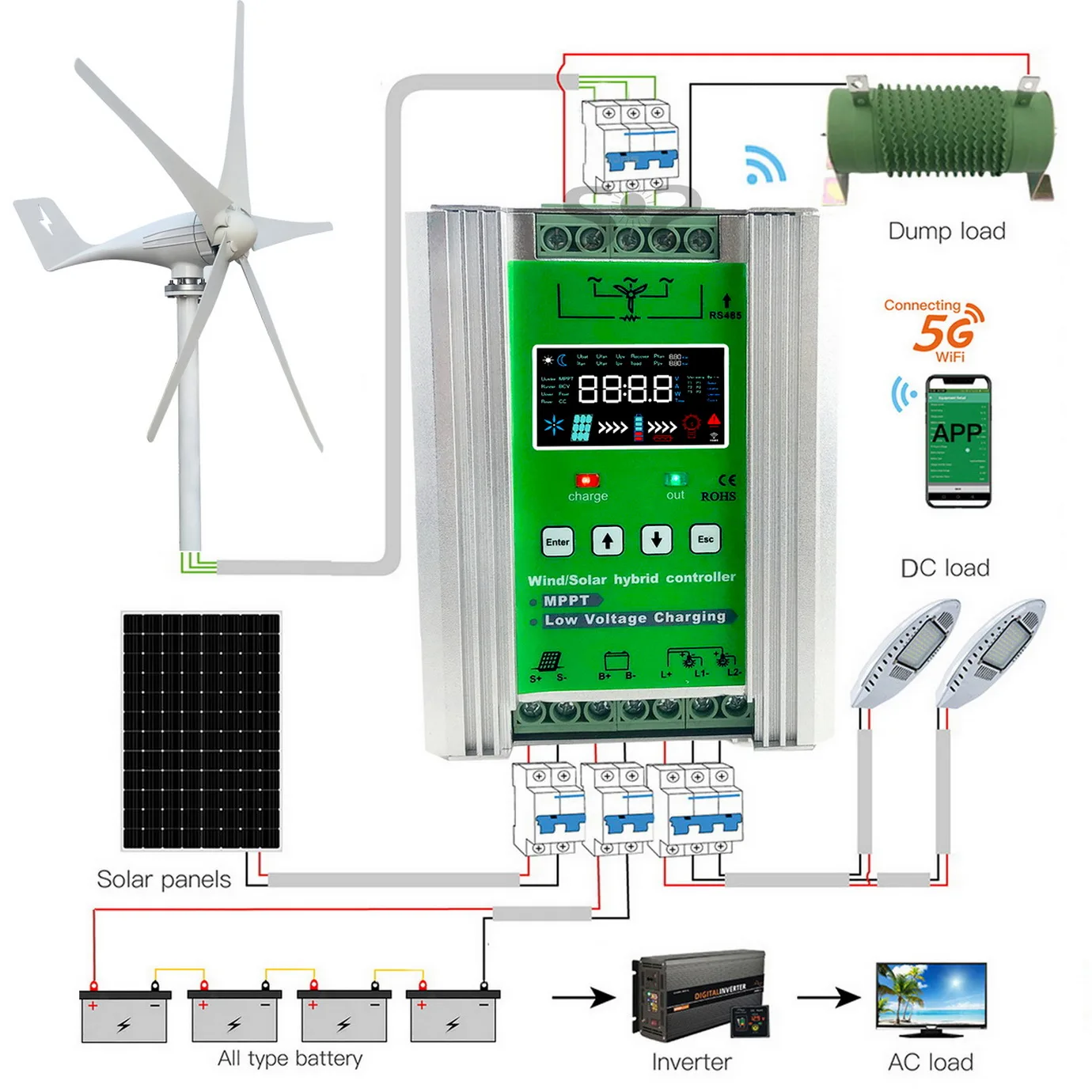

Контроллер подходит для ветровой солнечной автономной системы, автоматически контролирует зарядку и разрядку, и может быть применен в основных станциях связи, бытовых системах, системах уличного освещения, мониторинге и других областях.

Основные характеристики продукта.

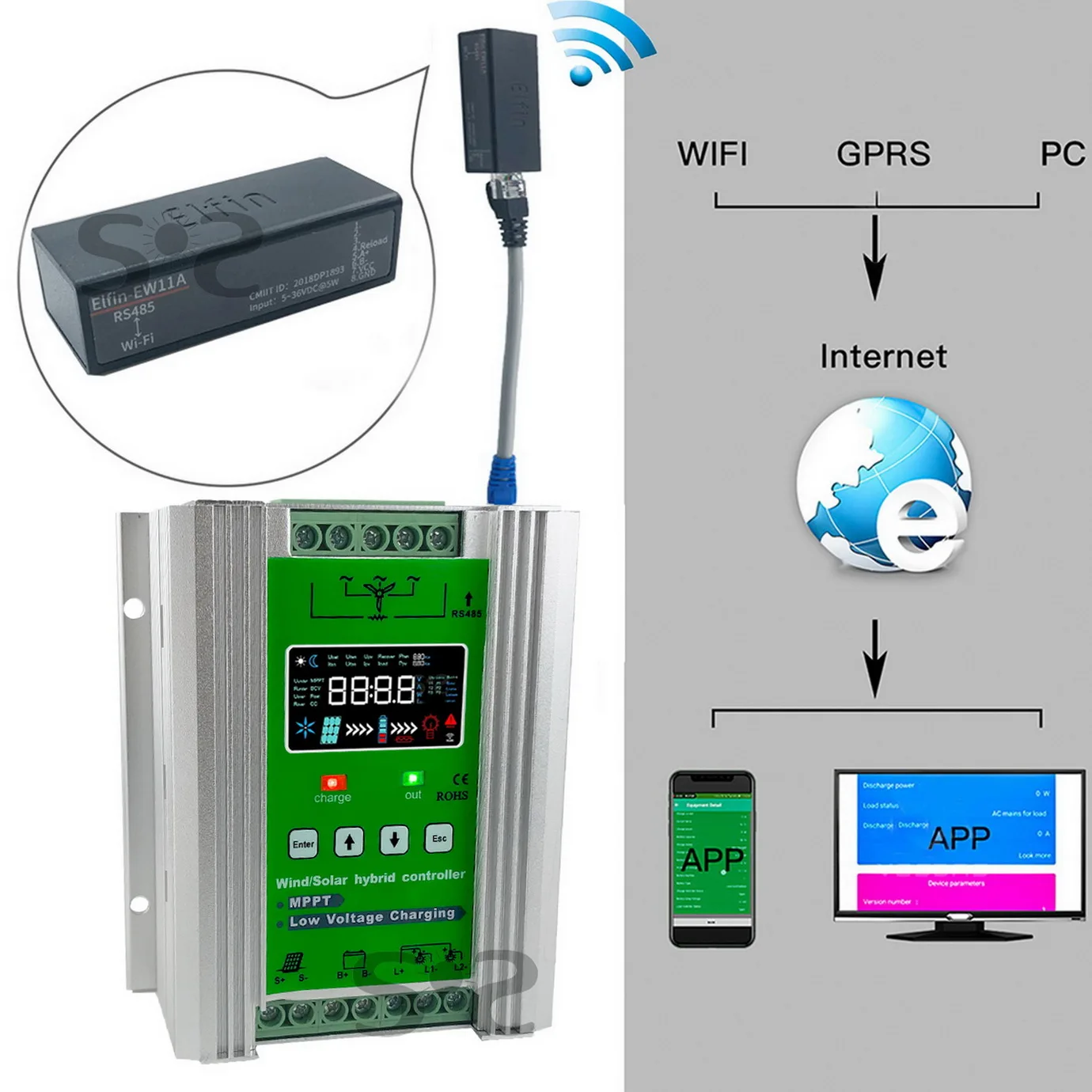

Контроллер принимает дизайн цветного экрана, информация о дисплее более полная, интерфейс дисплея более четкий, контроллер поддерживает модуль Wi-Fi и модуль GPRS для расширения и реализации облачного мониторинга приложений (опционально).

Параметры продукта:

1. Системный параметр

Модель

1600W0808

2000W1010

2400W1212

2700W1215

3000W1515

3500W1520

(На заказ)

4000W2020 (на заказ)

Номинальное напряжение системы

12 В (9V-16VDC) / 24 В (18V-32VDC) / 48 В (42V-60VDC)

Солнечный модуль

ЛОС

27,6 в (12 В)/55,2 в (24 В) / 105 в (48 В)

Vmp

> Vbat + 1V

Imp

Мощность ÷ Номинальное напряжение + 1A (например: 1500 Вт Солнечный модуль ÷ 48 В (номинальное напряжение) = 32А)

Работоспособная мощность

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 2000 Вт

Ветряная турбина

Номинальное напряжение

12VAC(20.8VDC)/ 24VAC (41.6VDC)/ 48VAC(83.1VDC)

Номинальный ток

Мощность ÷ Номинальное напряжение + 1A (например: 1500 Вт Солнечный модуль ÷ 48 В (номинальное напряжение) = 32А)

Работоспособная мощность

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 1500 Вт

0 Вт ~ 2000 Вт

0 Вт ~ 2000 Вт

Максимальное напряжение открытой цепи

25.6VAC(12VAC) /51,2 V(24VAC) /102,4 V(48VAC)

Специальное примечание: Ниже приведены оптимальные настройки параметров, рекомендуется не изменять

Uunder

Перенапряжение разряда

10,8 В/21,6 в/43,2 в

Под

Возврат при разрядке

13,1 в/26,2 в/52,4 в

Uover

Перенапряжение заряда

15,5 V/31,0 V/62,0 V

Ровер

Возврат заряда

15,0 в/30,0 в/60,0 в

BCV

Увеличение заряда

14,4 В/28,8 в/57,6 в

Поплавок

Плавающий заряд

13,8 В/27,6 в/55,2 в

Ufanторможение

Ветронепроницаемое напряжение

25,6 В/51,2 в/102,4 в

Нагрузка постоянного тока

Выходная мощность

0 Вт ~ 180 Вт
(В одну сторону)

0 Вт ~ 700 Вт
(В одну сторону)

0 Вт ~ 1400 Вт
(В одну сторону)

Номинальное напряжение

12VDC

24VDC

48VDC

Максимальный ток

30A(15A * 2)

60A(30A * 2)

60A(30A * 2)

Эффективность преобразования

Alibaba 98%

Режим работы

Режим уличного освещения по умолчанию

Защита окружающей среды

Температура

1) работа:-20 ℃ ~ 50 ℃; 2) Хранение:-30 ℃ ~ 70 ℃

Влажность (°C)

10% ~ 90% без конденсации

Степень защиты

IP30

Примечание: данная модель поддерживает восстановление одной кнопки. Операция шаг: на главном интерфейсе ЖК-дисплея контроллера сначала нажмите клавишу ESC, затем нажмите клавишу вниз и, наконец, нажмите клавишу ESC снова.

Таблица параметров батареи:

Свинцово-кислотная батарея (одиночный 12 В)

Номинальное напряжение/в системы

12V система (1 строка)

24V система (2 строки)

48V система (4 строки)

12 В значение по умолчанию

Перенапряжение (перезарядка)/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15,5 V

Возврат перенапряжения/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15 в

Увеличение напряжения зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

14,4 В

Плавающее напряжение зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,8 В

Пониженное напряжение/в

7 ~ 13 в

14 ~ 26 в

28 ~ 52 в

10,8 В

Пониженное напряжение возвращаемое напряжение/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,1 в

Трехкомпонентная литиевая батарея (одна секция 3,7 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

13,5 V

Возврат перенапряжения/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,6 V

Увеличение напряжения зарядки/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,4 в

Плавающее напряжение зарядки/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

12,0 в

Пониженное напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

9,3 В

Пониженное напряжение возвращаемое напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

10,5 V

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3

Литий-железо фосфат (односекционный 3,2 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,7 V

Возврат перенапряжения/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,1 В

Увеличение напряжения зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,8 В

Плавающее напряжение зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,2 В

Пониженное напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

8,4 в

Пониженное напряжение возвращаемое напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

9,6 в

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3

О пусковом напряжении MPPT:

12V батарея Системы, Винд генерэтор votlage должна прибыть 8V

24V батарея Системы, напряжение генератора ветра должна прибыть 16V

48v батарея Системы, напряжение генератора ветра должна прибыть 32V постоянного тока

Настройка типа батареи

Аналогично, другие типы батарей и пользовательские режимы могут быть установлены таким же способом, как и выше. Цифровой серийный номер и справочная таблица типа батареи:

Тип номера

Тип батареи

Определение

1

Герметичный

Свинцово-кислотные батареи

2

LiFePO4

Литий-железо фосфат батарея

3

LiNiCoMn

Тройной литиевый аккумулятор

4

На заказ

Настройка

Примечание: таким же образом, время и пространство второй период времени T2, второй период времени выходная мощность P2 процент и время пространства третий период времени T3, И третий период выходной мощности P3 процент может быть установлен;

О: Метод настройки устройства подключения приложения (WIFI), пожалуйста, обратитесь к руководству приложения;

Большой размер дизайн экрана:
